Vergrößern einer Signalform mit der
Zoom-Funktion
Wenn Sie eine detailliertere Darstellung einer Signalform
wünschen, können Sie die betreffende Signalform mit der
ZOOM
-Funktion vergrößern.
Zum Vergrößern einer Signalform gehen Sie wie folgt vor:
1
ZOOM
Blenden Sie die
Tastenbeschriftungen des Menüs
ZOOM
ein.
ZOOM
wird oben rechts auf dem
Bildschirm angezeigt, und die
Signalform wird vergrößert
dargestellt.
2
Vergrößern (Zeitauflösung
erhöhen) oder verkleinern
(Zeitauflösung verringern) Sie die
Signalform.
3
Rollen. Eine Positionsleiste zeigt
die Position des vergrößerten
Abschnitts im Verhältnis zur
kompletten Signalform an.
Tipp
Auch wenn die Tastenbeschriftungen nicht am
unteren Rand des Bildschirms angezeigt werden,
können Sie die Pfeiltasten zum Vergrößern und
Verkleinern benutzen. Außerdem können Sie mit
der Taste
s TIME ns
die Darstellung vergrößern
bzw. verkleinern.

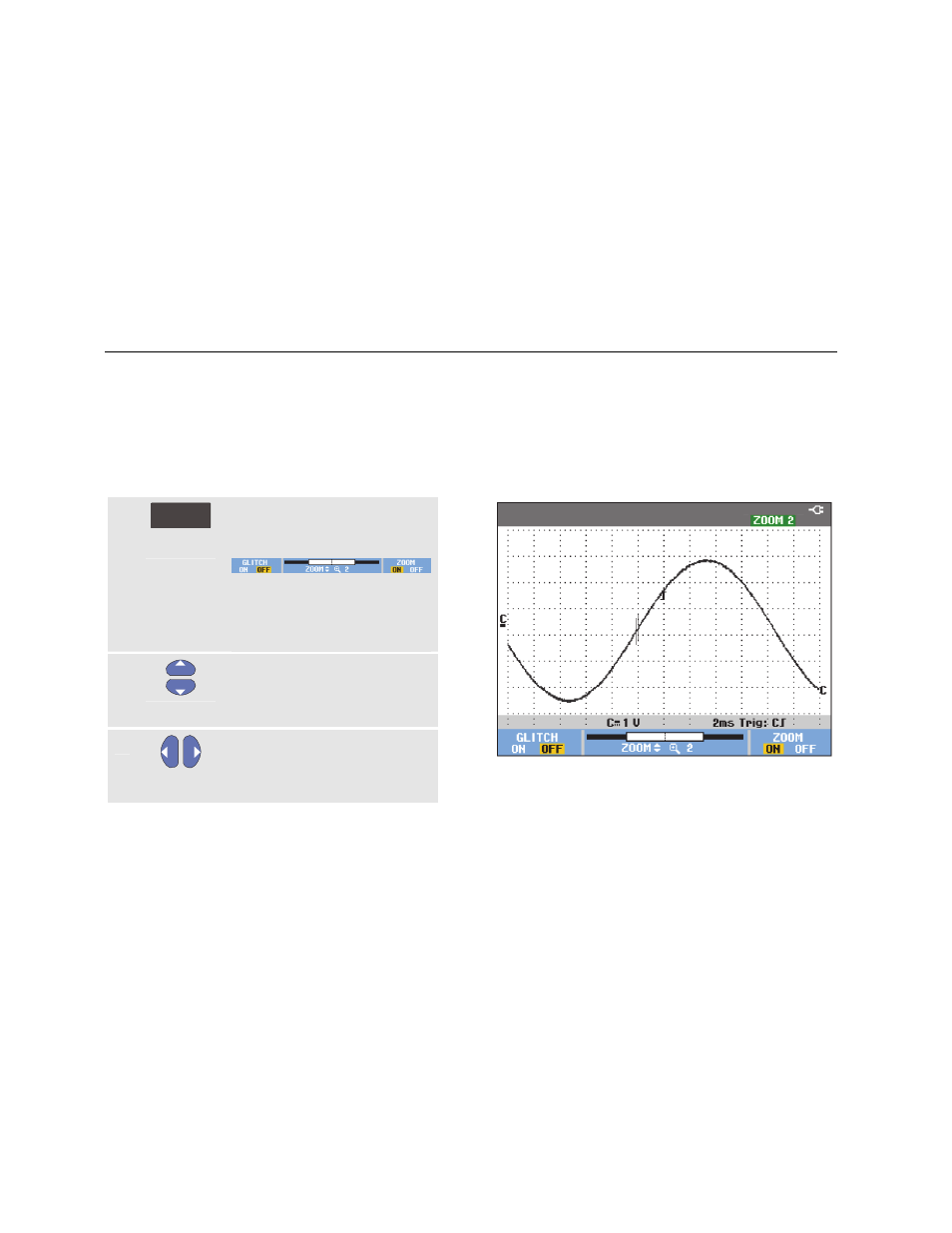

Abbildung 24. Vergrößern einer Signalform
Wie Sie sehen, werden im unteren Signalformbereich das
Zoom-Verhältnis, die Positionsleiste und die Zeitauflösung
