Verwenden von Oszilloskop und Multimeter
Navigieren in einem Menü
1
13
Navigieren in einem Menü
Das nachfolgende Beispiel zeigt, wie Sie über die
jeweiligen Menüs Ihres Messgeräts eine bestimmte
Funktion auswählen können. Führen Sie nacheinander die
Schritte 1 bis 4 aus, um ein Menü zu öffnen und eine
Option zu wählen.
1
SCOPE
Drücken Sie die Taste SCOPE
(Oszilloskop), damit am unteren
Rand der Anzeige die
Beschriftungen angezeigt
werden, die die aktuelle Belegung
der vier blauen Funktionstasten
anzeigen und vorgeben.
Hinweis
Durch Drücken der Taste CLEAR (Löschen)
werden die Beschriftungen ausgeblendet, und es
steht wieder die gesamte Anzeigefläche zu Ihrer
Verfügung Drücken Sie die Taste
CLEAR
(Löschen) erneut, um die Beschriftungen wieder
einzublenden. Dieses Umschalten ermöglicht
Ihnen die Überprüfung der Beschriftungen, ohne
dass Ihre Einstellungen verloren gehen.
2 F4 Öffnen Sie das Menü Waveform
Options (Signalform-Optionen).
Dieses Menü erscheint im
unteren Anzeigebereich. Die
aktuellen Einstellungen werden
durch einen gelben Hintergrund
angezeigt.
SCOPE ENTER
ENTER ENTER ENTER
1
3b 3b 3b
3a
3a

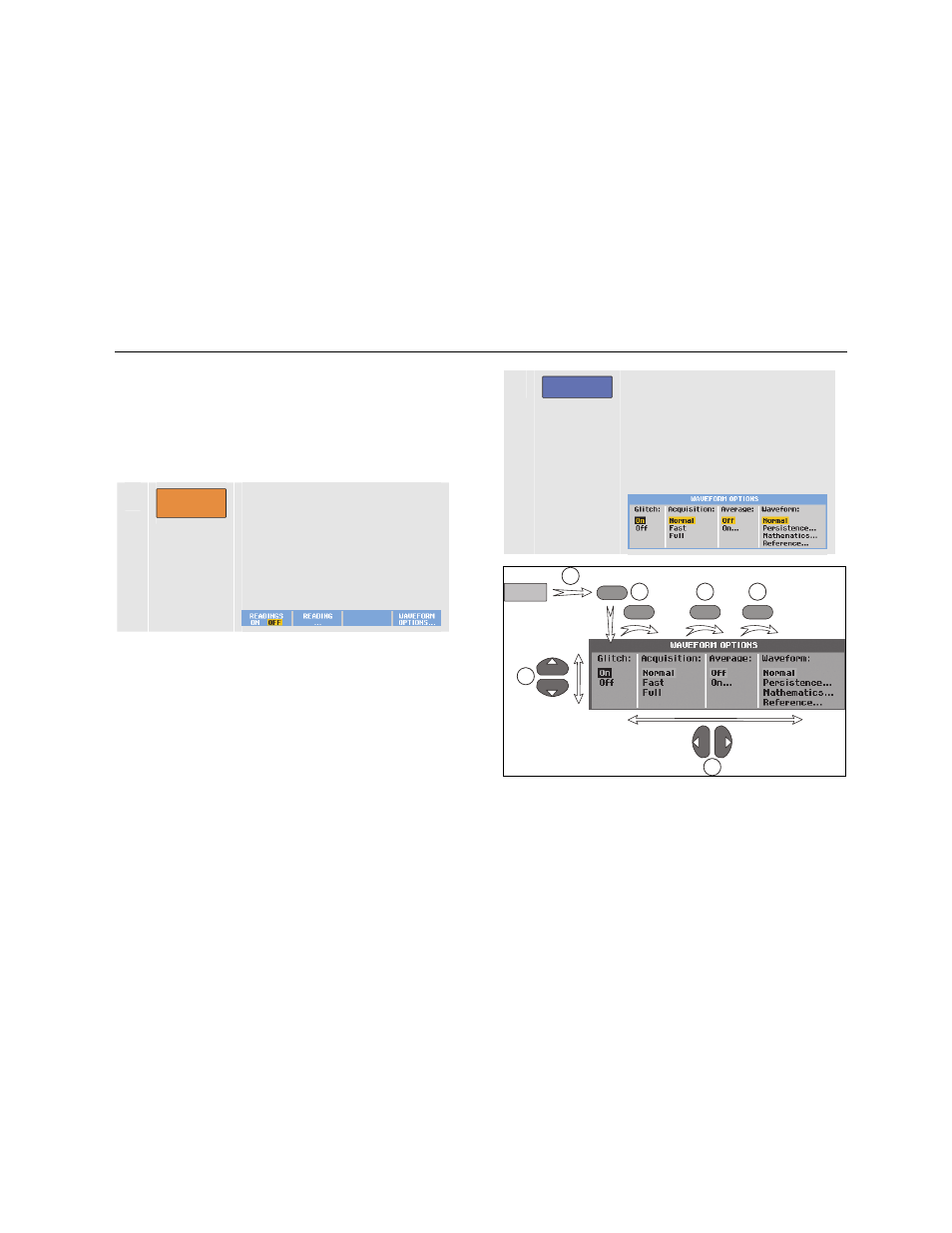

Abbildung 4. Grundlegende Menüführung
