190M Series Medical ScopeMeter
Bedienungshandbuch
16
ALL INPUTS ISOLATED
!
ALL INPUTS ISOLATED
!

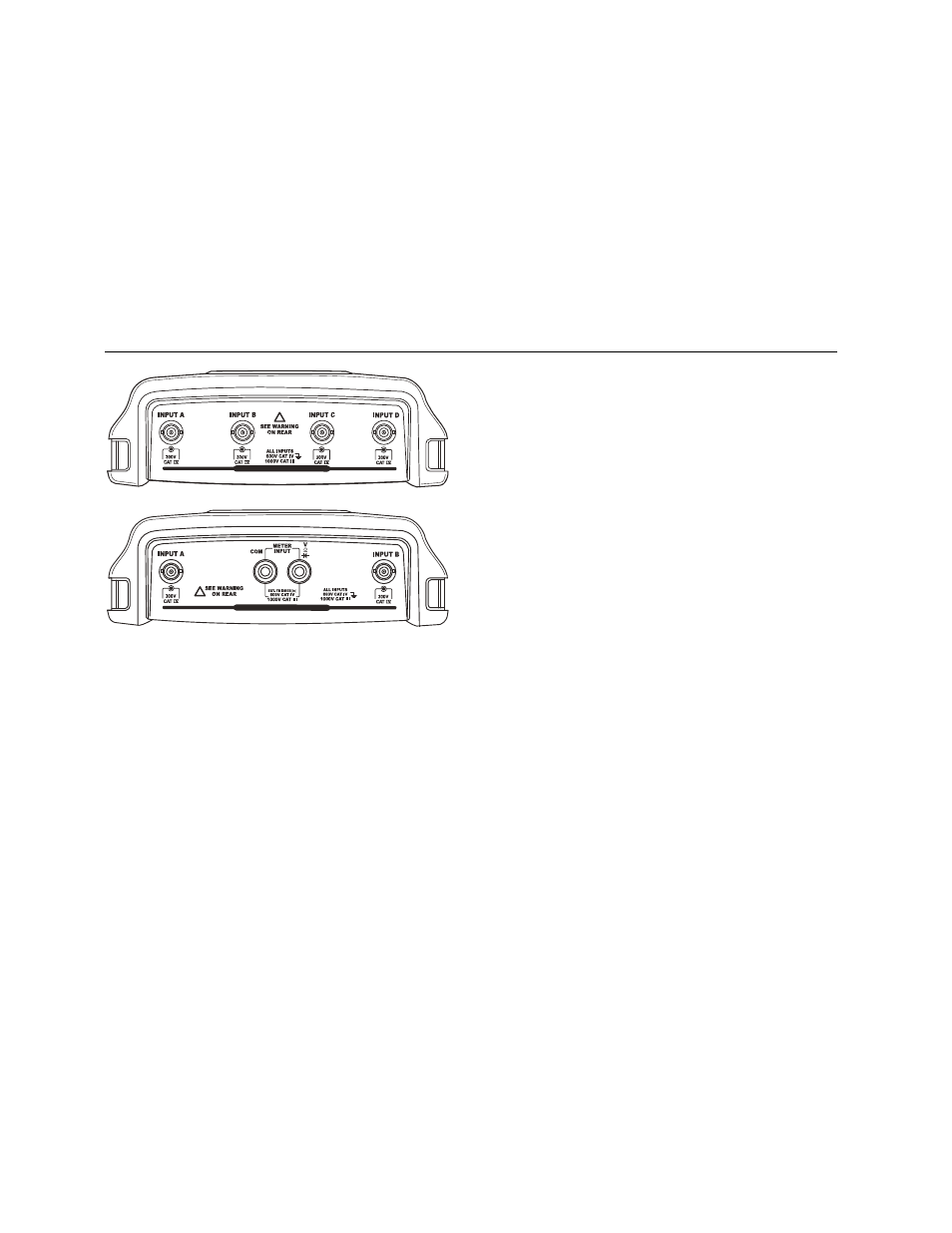

Abbildung 5. Messeingänge
Anschließen der Messeingänge
Zur Durchführung von Messungen verbinden Sie den
roten Spannungstastkopf mit dem Eingang A, den blauen
Spannungstastkopf mit dem Eingang B, den grauen
Spannungstastkopf mit dem Eingang C und den grünen
Spannungstastkopf mit dem Eingang D. Verbinden Sie die
kurzen Masseleitungen jedes Spannungstastkopfs mit
seinem eigenen Bezugspotential (siehe Abbildung 6).
Hinweise zu Multimeter-Messungen finden Sie im
entsprechenden Abschnitt dieses Kapitels.
XW Warnung
Zur Vermeidung elektrischer Schläge müssen
Sie die Isolierhülse (Abbildung 1,
Komponente e)) verwenden, wenn Sie die
Tastköpfe ohne Messspitze oder Massefeder
verwenden.
Hinweise
− Zur optimalen Verwendung der getrennt
isolierten, potentialfreien Eingänge und um
etwaigen Problemen aufgrund eines
zweckwidrigen Einsatzes vorzubeugen,
lesen Sie bitte Kapitel 6: „Tipps“.
