Verwenden der Recorder-Funktionen
Aufzeichnen von Oszilloskop-Signalformen im großen Speicher (Scope Record)
2
53

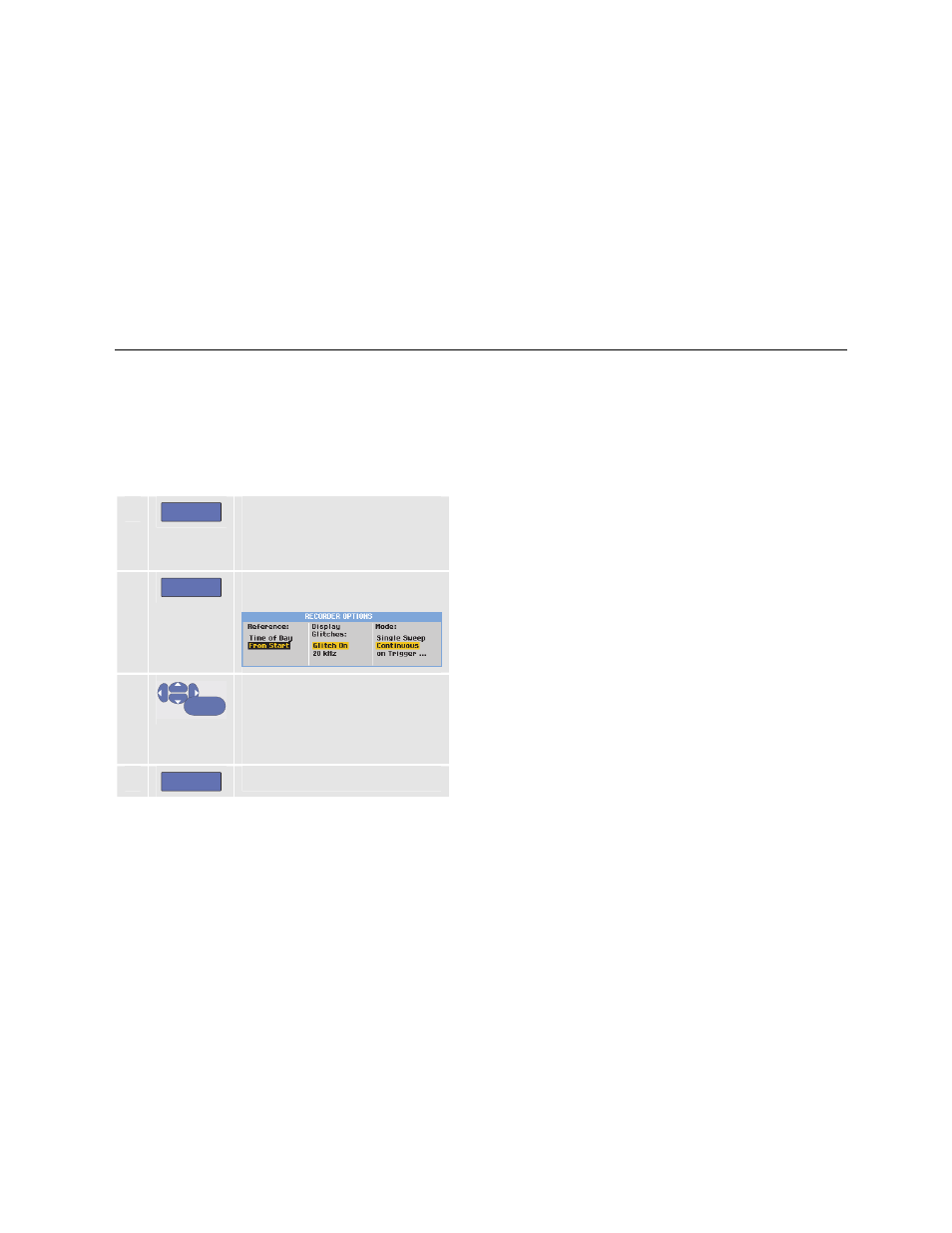

Verwenden der Oszilloskop-Aufzeichnung im
Single Sweep-Modus
Mit der Recorder-Funktion Single Sweep
(Einzelablenkung) können Sie die Aufzeichnung
automatisch beenden, sobald der große Speicher voll ist.
Fahren Sie ab Schritt 3 des vorigen Abschnitts fort:
4
F1
Stoppen Sie die Aufzeichnung,
um die programmierbare Taste
OPTIONS… (Optionen) zu
entsperren.
5
F2
Öffnen Sie das Menü RECORDER
OPTIONS (Aufzeichnungsoptionen).
6
ENTER
Wechseln Sie zum Feld Mode
(Modus), wählen SieSingle
Sweep (Einzelablenkung) aus,
und bestätigen Sie die Recorder-
Optionen.
7
F1
Starten Sie die Aufzeichnung.
Starten und Stoppen der Oszilloskop-
Aufzeichnung durch Triggerung
Beim Aufzeichnen eines elektrischen Ereignisses, das
eine Störung verursacht, kann es hilfreich sein, Start und
Stopp der Aufzeichnung mit einem Triggersignal
auszulösen:
„Start on trigger“ (Start bei Trigger) startet die
Aufzeichnung; die Aufzeichnung wird beendet, wenn der
große Speicher voll ist.
„Stop on trigger“ (Stop bei Trigger) stoppt die
Aufzeichnung.
„Stop when untriggered“ (Stoppen wenn keine Triggerung)
setzt die Aufzeichnung so lange fort, bis im Modus „View
all“ (Alles anzeigen) ein nächster Trigger innerhalb 1
Teilung auftritt.
Bei den Modellen 190M-4 muss das Signal am BNC-
Eingang, das als Triggerquelle ausgewählt wurde, den
Trigger auslösen.
Bei den Modellen 190M-2 muss das Signal, dass an den
Eingängen der Bananensteckerbuchsen anliegt (
EXT
TRIGGER (in) ) den Trigger auslösen. Die Triggerquelle wird
automatisch auf Ext. (extern) eingestellt.
Zum Einstellen des Messgeräts fahren Sie ab Schritt 3
des vorigen Abschnitts fort:
