Verwenden der Recorder-Funktionen
Analysieren eines TrendPlot oder Scope Record
2
55
10
ENTER
Wählen Sie als Triggerpegel
0,12 V oder 1,2 V, und bestätigen
Sie alle Recorder-Optionen.
11 Legen Sie ein Triggersignal an die Eingänge der
roten und der schwarzen
Bananensteckerbuchse für die externe
Triggerung an.
Während der Aufzeichnung werden Abtastungen
kontinuierlich im großen Speicher abgelegt. Auf der
Anzeige werden die zwölf zuletzt aufgezeichneten
Teilbereiche dargestellt. Mit der Option „View All“ (Alles
anzeigen) können Sie den gesamten Speicherinhalt
darstellen.
Hinweis
Weitere Informationen zur Einzelaufnahme-
Triggerung finden Sie in Kapitel 4: „Triggerung
auf Signalformen“.

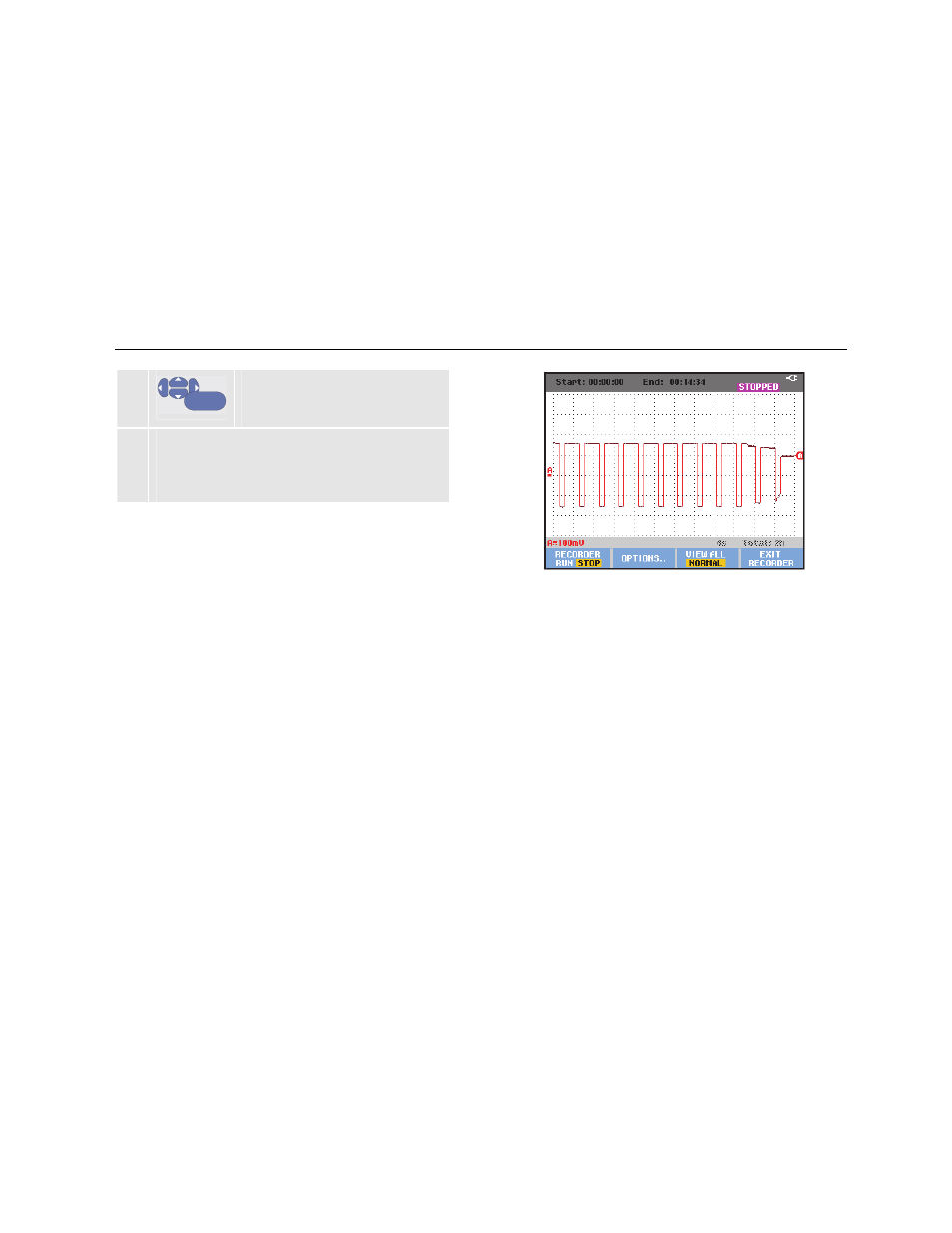

Abbildung 22. Getriggerte Single Sweep- oder
Einzelablenkungs-Aufzeichnung
Analysieren eines TrendPlot oder Scope
Record
In den Betriebsarten TrendPlot und Scope Record stehen
Ihnen die Analysefunktionen CURSORS und ZOOM für
die Analyse von Signalformen zur Verfügung. Diese
Funktionen werden in Kapitel 3 „Verwenden der
Funktionen Replay, Zoom und Cursors“ beschrieben.
