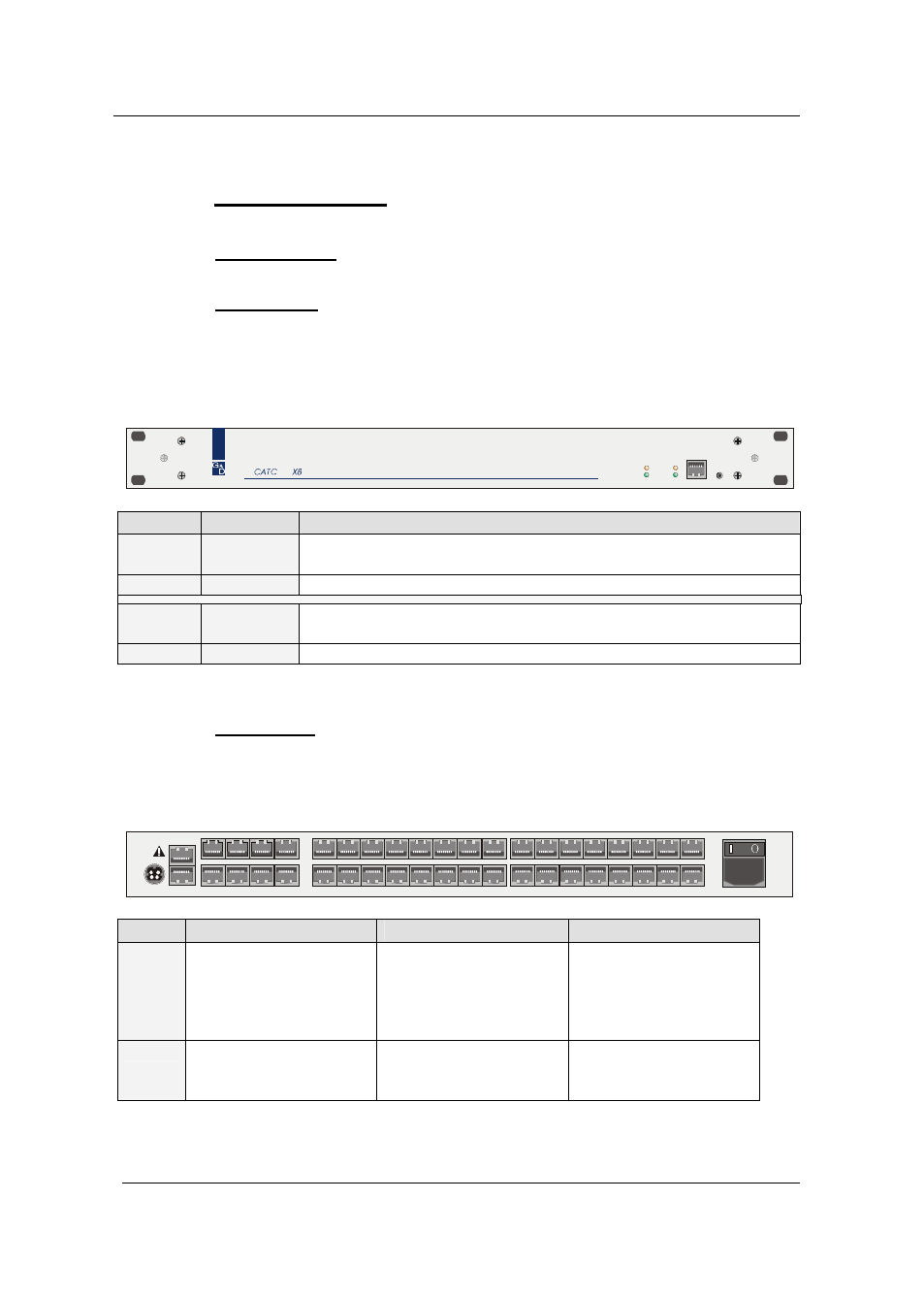

Installationsanleitung CATCenter
Seite 30
4
LED-Anzeigen
4.1
CATCenter
4.1.1
Frontseite
Nach dem Anschluss des Kaltgerätekabels schalten Sie den CATCenter über
den Wippschalter auf der Rückseite des Gerätes ein. Die LEDs auf der
Frontseite des CATCenters haben folgende Bedeutung:
enter
Main
Status
RS232
Service
Power
Red.
Switch
Net
CATCenter
POWER Redundant Leuchtet, wenn ein externes Netzteil angeschlossen ist und 12V
liefert.
Main
Leuchtet, wenn die Spannungsversorgung hergestellt ist.
Status
Ready
Blinkt unregelmäßig, wenn das Netzwerk-Subsystem läuft.
Erlischt, wenn keine Netzwerkfunktionalität unterstützt wird.
Switch
Blinkt schnell, wenn das CATCenter-System arbeitet .
4.1.2
Rückseite
Auf der Rückseite existieren zu jeder einzelnen RJ45-Schnittstelle LEDs.
Diese LEDs haben folgende Bedeutung:
2
3
4
5
6
7
8
Server
9
10
11
12
13
14
15
16
2
4
3
Console
1
1
5
6
7
8
Console
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Server
Read instruction
carefully before
installing!
Avoid misuse!
KVM Switch.
Network A
Network B
12V DC/3A
Red.
Power
Konsolen LEDs
CPU LEDs
Netzwerk LEDs
gelb
Port ist aktuell durch
einen Benutzer belegt.
Port ist aktuell durch
einen Benutzer belegt.
Leuchtet dauerhaft bei
einer Voll-Duplex-
Verbindung; Blinkt bei
einer Halb-Duplex-
Verbindung (Collision).
grün
Verbindung zu einem
Arbeitsplatzmodul
(UCON)
Verbindung zu einem
CATpro2 besteht.
Zeigt den Verbindungs-
status an. Blinkt bei
Aktivität.
