Guntermann & Drunck GmbH Installationsanleitung CATCenter
Seite 35

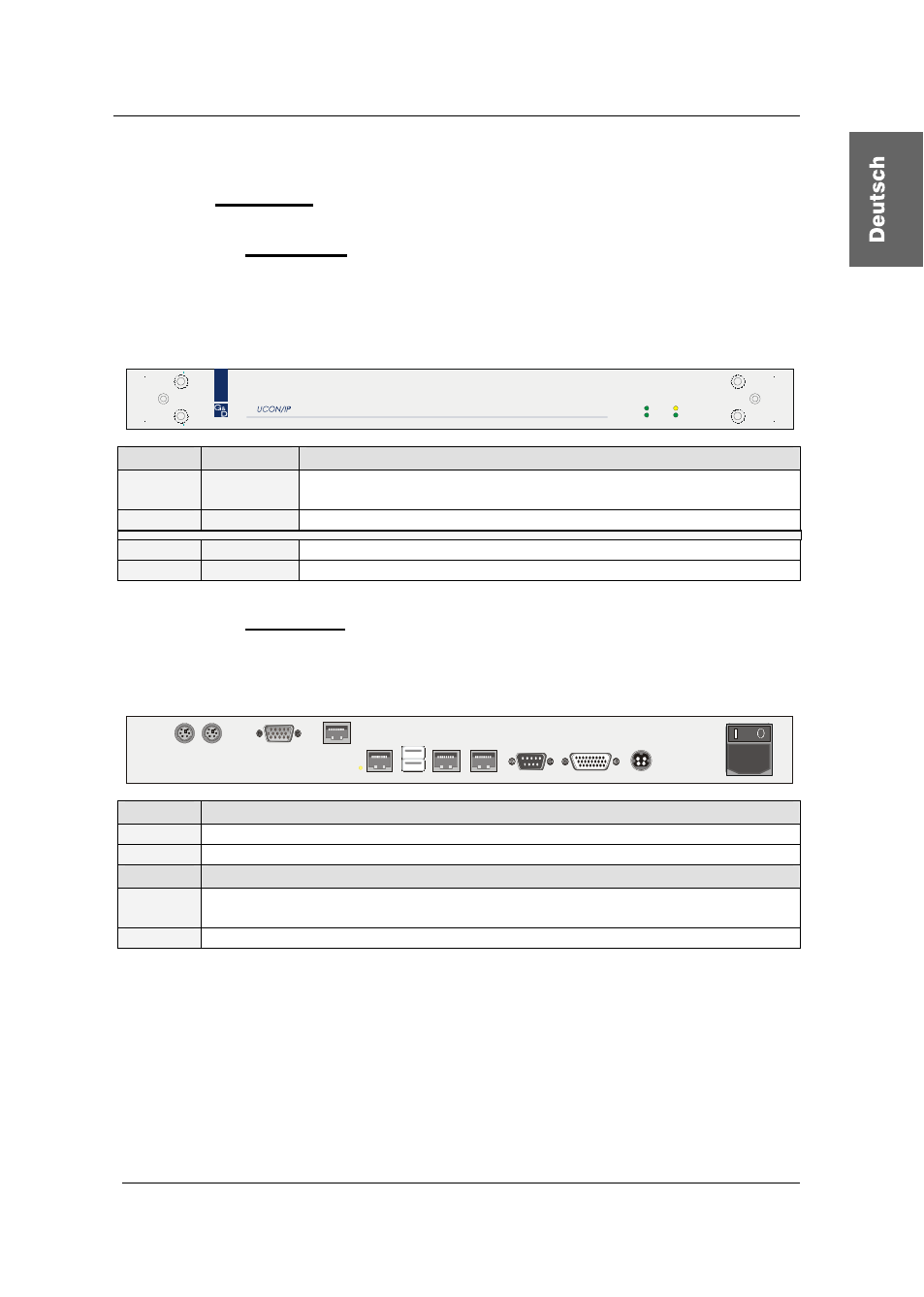

4.6 UCON-IP
4.6.1 Frontseite
Nach dem Anschluss des Steckernetzteils schalten Sie den UCON-IP über den
Wippschalter auf der Rückseite des Gerätes ein. Die LEDs auf der Frontseite
des UCON-IP haben folgende Bedeutung:
Red.
Main
Active
Status
System Power
UCON-IP
POWER Redundant Leuchtet, wenn ein externes Netzteil angeschlossen ist und 12V
liefert.
Main Leuchtet, wenn Spannungsversorgung hergestellt ist.
Remote Active Leuchtet, wenn eine Sitzung am UCON-IP gestartet wurde
Status Leuchtet immer, wenn der CATCenter betriebsbereit ist.
4.6.2 Rückseite
Auf der Rückseite existieren zu der Transmission- & Ethernet RJ45-
Schnittstelle LEDs. Diese LEDs haben folgende Bedeutung:
12V DC/5A
USB
Keyb. Mouse PS/2
Ethernet A Ethernet B
Service
ISDN
COM 1 Red. Power
Main Power
AC 100-240 V, 47-63 Hz
Transmission Monitor
Transmission LEDs
gelb Port ist aktuell durch einen Benutzer belegt.
grün Verbindung zum CATCenter besteht.
Ethernet LEDs
gelb Leuchtet dauerhaft bei einer Voll-Duplex-Verbindung; Blinkt bei einer Halb-
Duplex-Verbindung (Collision).
grün Zeigt den Verbindungsstatus an. Blinkt bei Aktivität.
