Guntermann & Drunck GmbH Installationsanleitung CATCenter
Seite 32

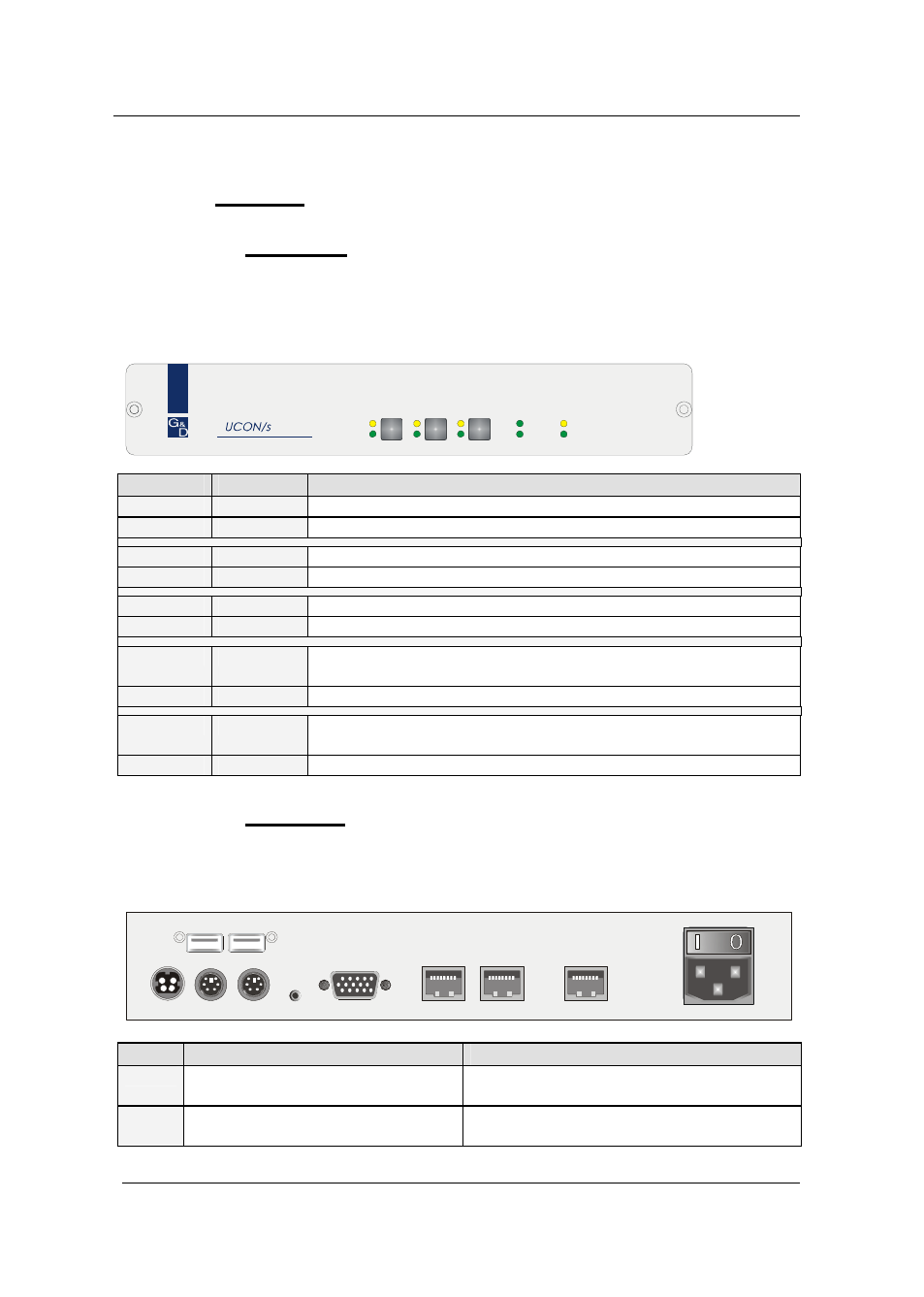

4.3 UCON-s
4.3.1 Frontseite
Nach dem Anschluss des Steckernetzteils schalten Sie den UCON-s über den
Wippschalter auf der Rückseite des Gerätes ein. Die LEDs auf der Frontseite
des UCON-s haben folgende Bedeutung:
Red.
Main Active
Status
Remote Power
Status
Active
PC 1 PC 2 Trans
UCON-s
PC1 Active Leuchtet, wenn auf TARGET1 gearbeitet wird.
Status Leuchtet, wenn TARGET1 eingeschaltet ist.
PC2 Active Leuchtet, wenn auf TARGET2 gearbeitet wird.
Status Leuchtet, wenn TARGET2 eingeschaltet ist.
Trans Active Leuchtet, wenn auf den CATCenter zugegriffen wird.
Status Leuchtet, wenn CATCenter eingeschaltet ist.
Power Red. Leuchtet, wenn ein externes Netzteil angeschlossen ist und
12V liefert.
Main Leuchtet, wenn Spannungsversorgung hergestellt ist.
Remote Active Leuchtet, wenn eine Tastatur initialisiert wurde.
Blinkt, wenn keine Tastatur initialisiert wurde.
Status Leuchtet immer, wenn der CATCenter betriebsbereit ist.
4.3.2 Rückseite
Auf der Rückseite existieren zu jeder einzelnen RJ45-Schnittstelle LEDs.
Diese LEDs haben folgende Bedeutung:
Mouse Keyb. USB
Keyb. Mouse PS/2
Main Power
AC 100-240 V, 47-63 Hz Monitor PC 1 PC 2 Service Transmission 12V DC/1,2A
Red. Power
Transmission LEDs CPU LEDs
gelb Port ist aktuell durch einen
Benutzer belegt. Port ist aktuell durch einen Benutzer
belegt.
grün Verbindung zum CATCenter
besteht. Verbindung zu lokaler CPU über CATpro2
besteht.
