Guntermann & Drunck CATCenter X systems Installation - Handbuch (Seite 34)

Guntermann & Drunck GmbH Installationsanleitung CATCenter
Seite 34

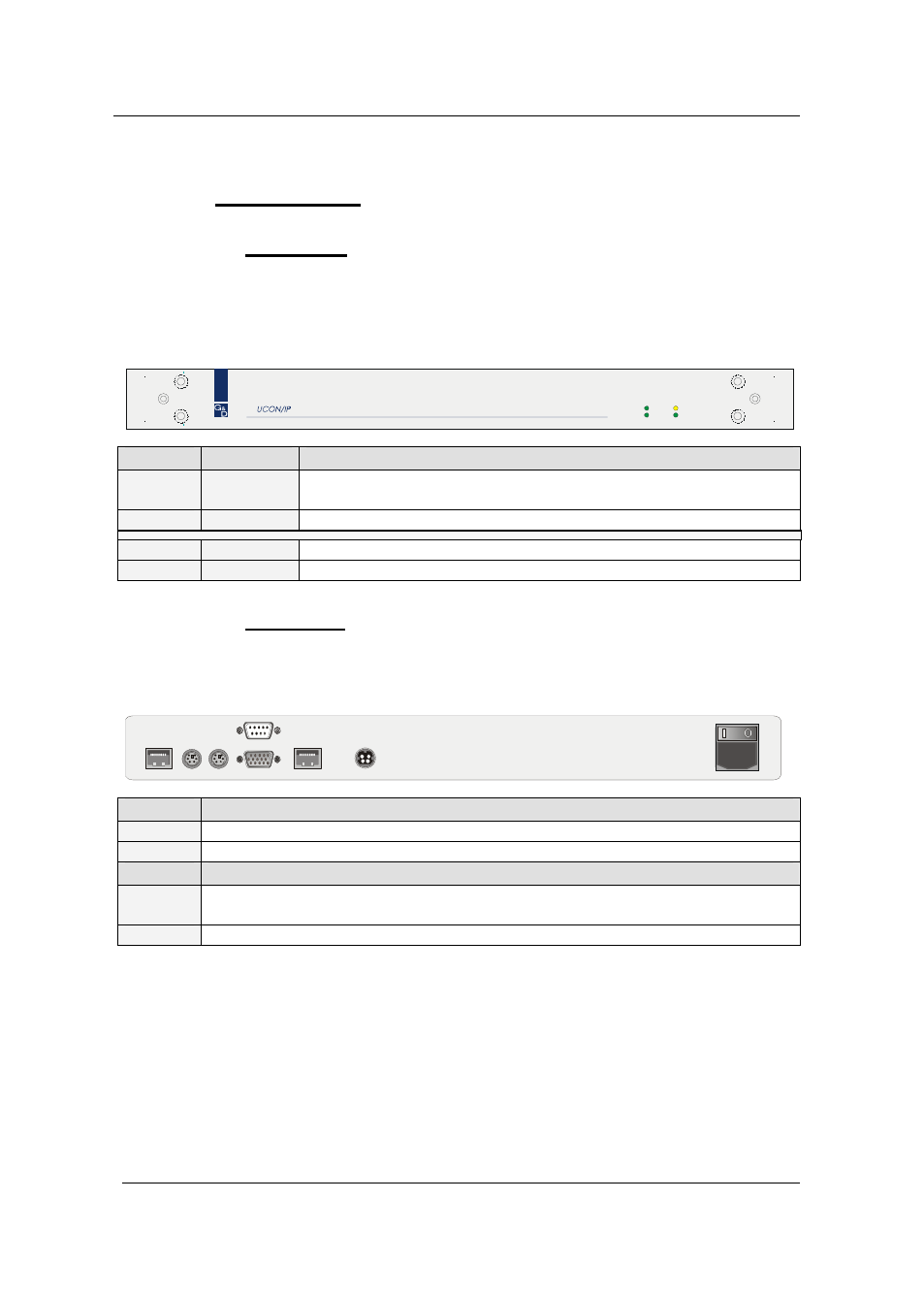

4.5 UCON-IP-eco
4.5.1 Frontseite
Nach dem Anschluss des Steckernetzteils schalten Sie den UCON-IP-eco über
den Wippschalter auf der Rückseite des Gerätes ein. Die LEDs auf der
Frontseite des UCON-IP-eco haben folgende Bedeutung:
Red.
Main
Active
Status
System Power
UCON-IP
POWER Redundant Leuchtet, wenn ein externes Netzteil angeschlossen ist und 12V
liefert.
Main Leuchtet, wenn Spannungsversorgung hergestellt ist.
Remote Active Leuchtet, wenn eine Sitzung am UCON-IP gestartet wurde
Status Leuchtet immer, wenn der CATCenter betriebsbereit ist.
4.5.2 Rückseite
Auf der Rückseite existieren zu der Transmission- & Ethernet RJ45-
Schnittstelle LEDs. Diese LEDs haben folgende Bedeutung:
Keyb. Mouse PS/2
Monitor
12VDC/5A Ethernet COM 1
Red. Power
M
ai n
P ow
e r
1 00
-2 4 0V
/6
0 -5
0 H z/
0.
4- 0 .2 A
Transmission
Transmission LEDs
gelb Port ist aktuell durch einen Benutzer belegt.
grün Verbindung zum CATCenter besteht.
Ethernet LEDs
gelb Leuchtet dauerhaft bei einer Voll-Duplex-Verbindung; Blinkt bei einer Halb-
Duplex-Verbindung (Collision).
grün Zeigt den Verbindungsstatus an. Blinkt bei Aktivität.
