Die TCR510 ist in der Lage die folgenden Zeitcodes auszuwerten:
A133:
1000pps, AM-Sinussignal, 10 kHz Trägerfrequenz
BCD time of year, SBS time of day
A132:
1000pps, AM-Sinussignal, 10 kHz Trägerfrequenz
BCD time of year
A003:
1000pps, DC Level Shift pulsbreitenmoduliert, kein Träger
BCD time of year, SBS time of day
A002:
1000pps, DC Level Shift pulsbreitenmoduliert, kein Träger
BCD time of year
B123:
100pps, AM-Sinussignal, 1 kHz Trägerfrequenz
BCD time of year, SBS time of day
B122:
100pps, AM-Sinussignal, 1 kHz Trägerfrequenz
BCD time of year
B003:
100pps, DC Level Shift pulsbreitenmoduliert, kein Träger
BCD time of year, SBS time of day
B002:
100pps, DC Level Shift pulsbreitenmoduliert, kein Träger
BCD time of year
AFNOR NFS 87-500: 100pps, AM-Sinussignal, 1 kHz Trägerfrequenz
BCD time of year, vollständiges Datum, SBS time of day
Eingangssignale
Modulierte IRIG- oder AFNOR-Codes werden über die BNC Buchse an der
Rückseite zugeführt. Die Zuleitung sollte geschirmt sein. Unmodulierte Codes
werden an der SUBD Buchse an der Rückseite angelegt. Die Spannung an diesem
Eingang sollte 12 V nicht übersteigen. Der verwendete IRIG-Code muss am
Dippschalter eingestellt werden.
Eingang für unmodulierte Codes
Unmodulierte IRIG-Codes, auch häufig pulsweitenmodulierte oder DC-Level Shift
Codes ( DCLS ) genannt, werden über die SUBD Buchse an der RückseiteG Leiste

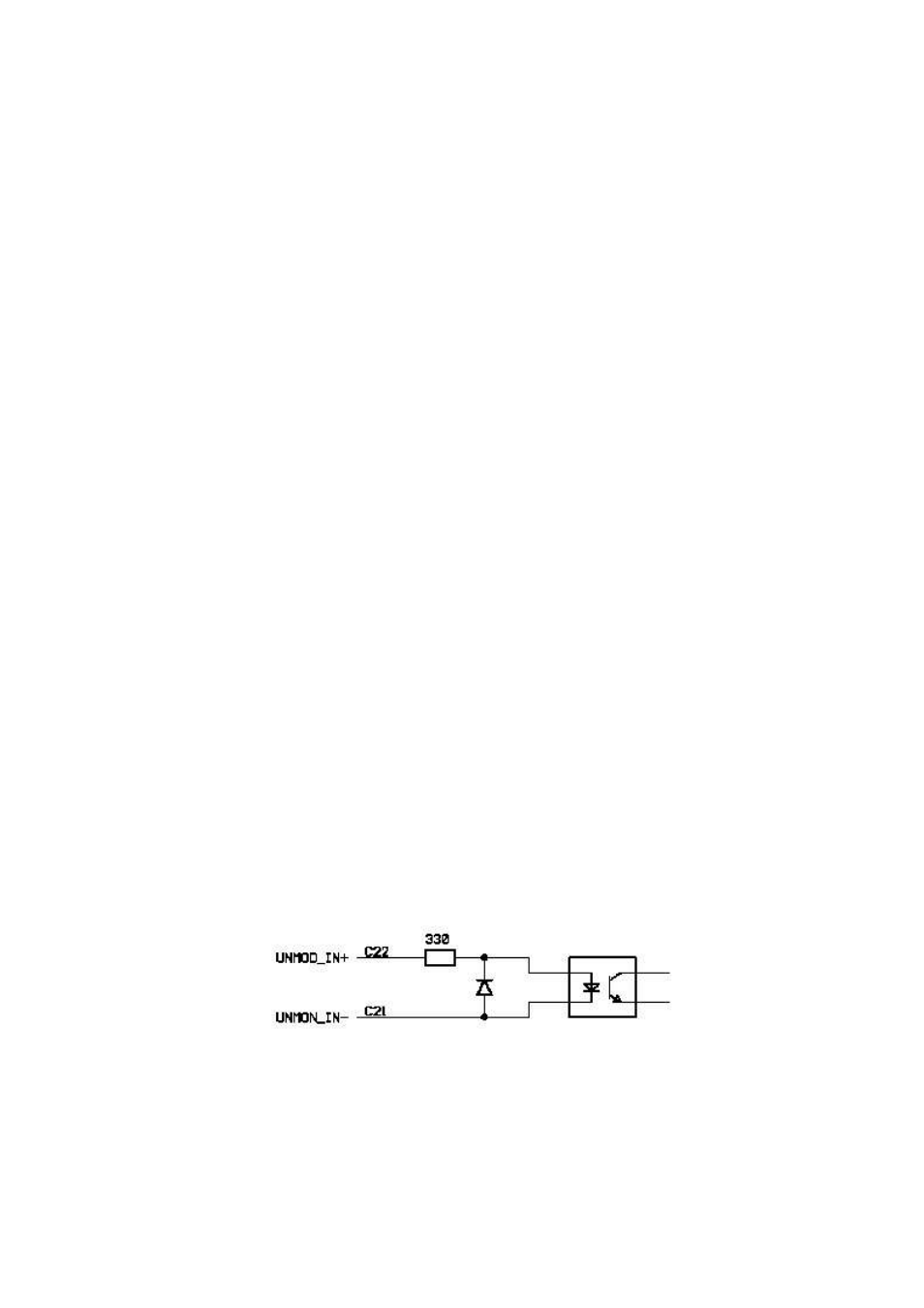

zugeführt. Die galvanische Trennung erfolgt über einen Optokoppler. Die Schaltung
dieses Eingangs ist im Folgenden angegeben.
