Eingang für modulierte Codes
Modulierte IRIG-Codes werden über eine SMB Buchse auf der Karte zugeführt.
Die automatische Verstärkungsregelung erlaubt die Dekodierung von Signalen mit
einer Amplitude von ca. 600 mVss bis 8 Vss. Zur Anpassung an verschiedene
Zeitcodegeneratoren kann die Eingangsimpedanz mittels eines Jumpers angepasst
werden.
Eingangsimpedanz
Die IRIG-Spezifikation schreibt für modulierte Codes, weder für die
Ausgangsimpedanz des Senders noch für die Eingangsimpedanz des Empfängers,
Werte vor. Dies führte dazu, dass die Hersteller von IRIG-Komponenten diese frei
wählten und hierdurch nicht alle Geräte zueinander kompatibel sind. Hat z.B. der
Generator eine große Ausgangsimpedanz und der IRIG-Reader eine kleine
Eingangsimpedanz, so kann der Signalpegel am Empfängereingang für die
Auswertung zu klein werden. Um eine Anpassung an verschiedene Systeme zu
ermöglichen, wurde die TCR510 deshalb mit einem Jumper ausgerüstet, mit dessen
Hilfe für den Eingang für modulierte Codes (BNC) zwischen drei
Eingangsimpedanzen (50 Ohm, 600 Ohm oder 5 kOhm) gewählt werden kann.
Die Meinberg IRIG-Generatoren haben eine Ausgangsimpedanz von 50 Ohm, um
mittels eines Koax-Kabels eine angepasste Übertragung zu realisieren. Wird ein
solches System zur Synchronisation der TCR510 verwendet, so ist demzufolge auch
die Eingangsimpedanz auf 50 Ohm (Einstellung bei Auslieferung) einzustellen.
Bei der Definition des AFNOR-Codes wurden auch die Ausgangs-/
Eingangsimpedanzen festgelegt. Wird die TCR510 mittels dieses Telegramms
synchronisiert, so ist die Eingangsimpedanz auf 600 Ohm einzustellen.
Ist die Ausgangsimpedanz des Generators sehr hoch (Herstellerangaben beachten), so
muss evt. die Einstellung 5 kOhm gewählt werden. Zur Beurteilung der empfangenen
Signalstärke zeigt die mitgelieferte Software diese als Balkendiagramm an.

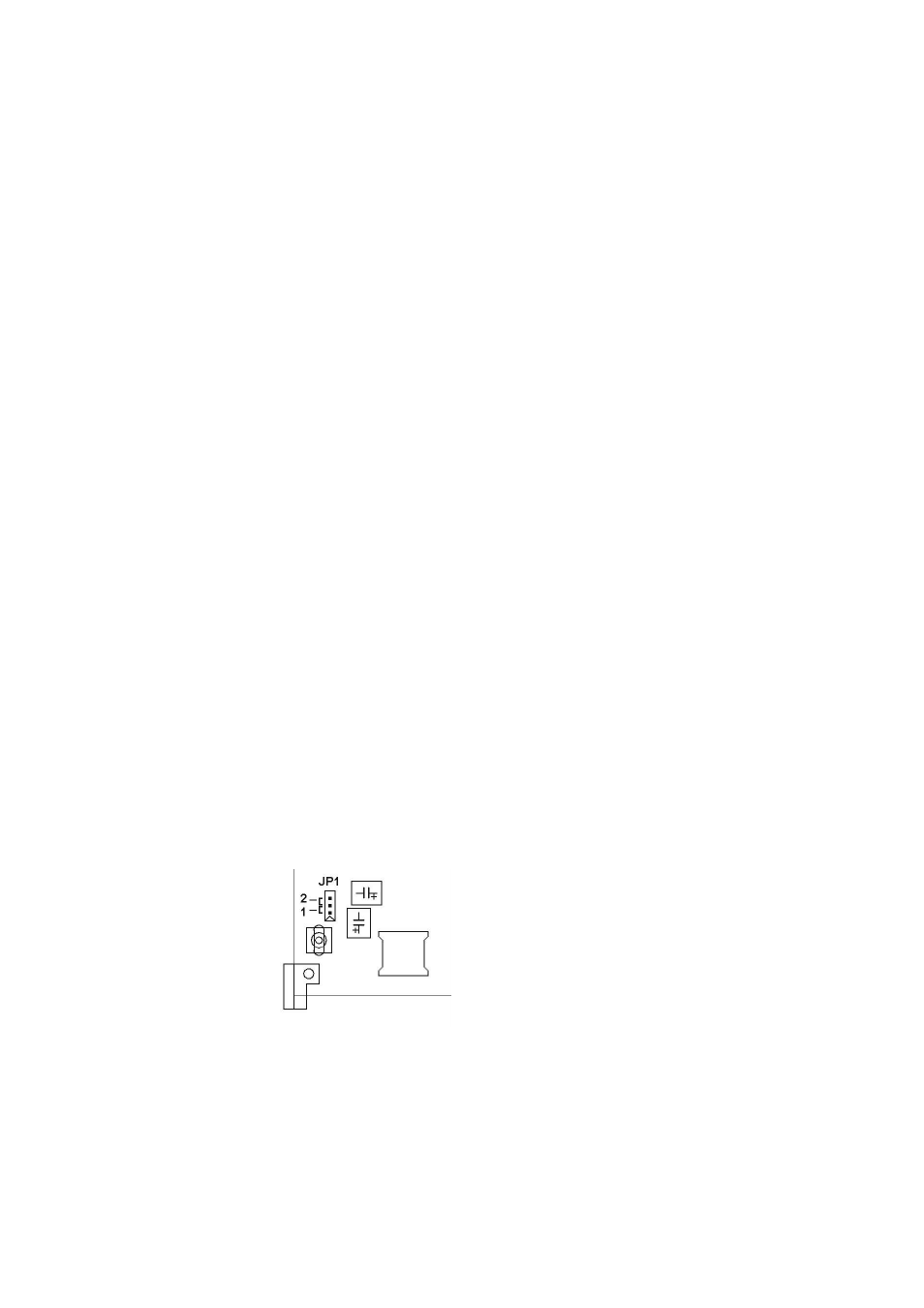

Der folgende Ausschnitt aus dem Bestückungsplan der TCR510 zeigt die möglichen
Jumperstellungen mit den dazugehörigen Eingangsimpedanzen:
JP1 in Position 1 - 50
JP1 in Position 2 - 600
JP1 offen - ca. 5 k
Ω
Ω
Ω
