Grundlagen für Positionsangaben
Wegmeßsysteme
Die Wegmeßsysteme wandeln die Bewegungen der Maschinen-
achsen in elektrische Signale um. Der POSITIP wertet die Signale
aus, ermittelt die Ist-Position der Maschinenachsen und zeigt die
Position als Zahlenwert am Bildschirm an.
Bei einer Stromunterbrechung geht die Zuordnung zwischen der
Maschinenschlitten-Position und der berechneten Ist-Position
verloren. Mit den Referenzmarken der Wegmeßsysteme und der
REF-Automatik des POSITIPs können Sie diese Zuordnung nach
dem Einschalten wieder herstellen.
Referenzmarken
Auf den Maßstäben der Wegmeßsysteme sind eine oder mehrere
Referenzmarken angebracht. Die Referenzmarken erzeugen beim
Überfahren ein Signal, das für den POSITIP eine Maßstabs-Position
als Referenzpunkt (Maßstabs-Bezugspunkt = maschinenfester
Bezugspunkt) kennzeichnet.
Beim Überfahren dieser Referenzpunkte ermittelt der POSITIP mit
der REF-Automatik wieder die Zuordnungen zwischen Achs-
schlitten-Position und Anzeigewerten, die Sie zuletzt festgelegt
haben. Bei Längenmeßsystemen mit abstandscodierten
Referenzmarken brauchen Sie die Maschinenachsen dazu nur
maximal 20 mm zu fahren.
Z

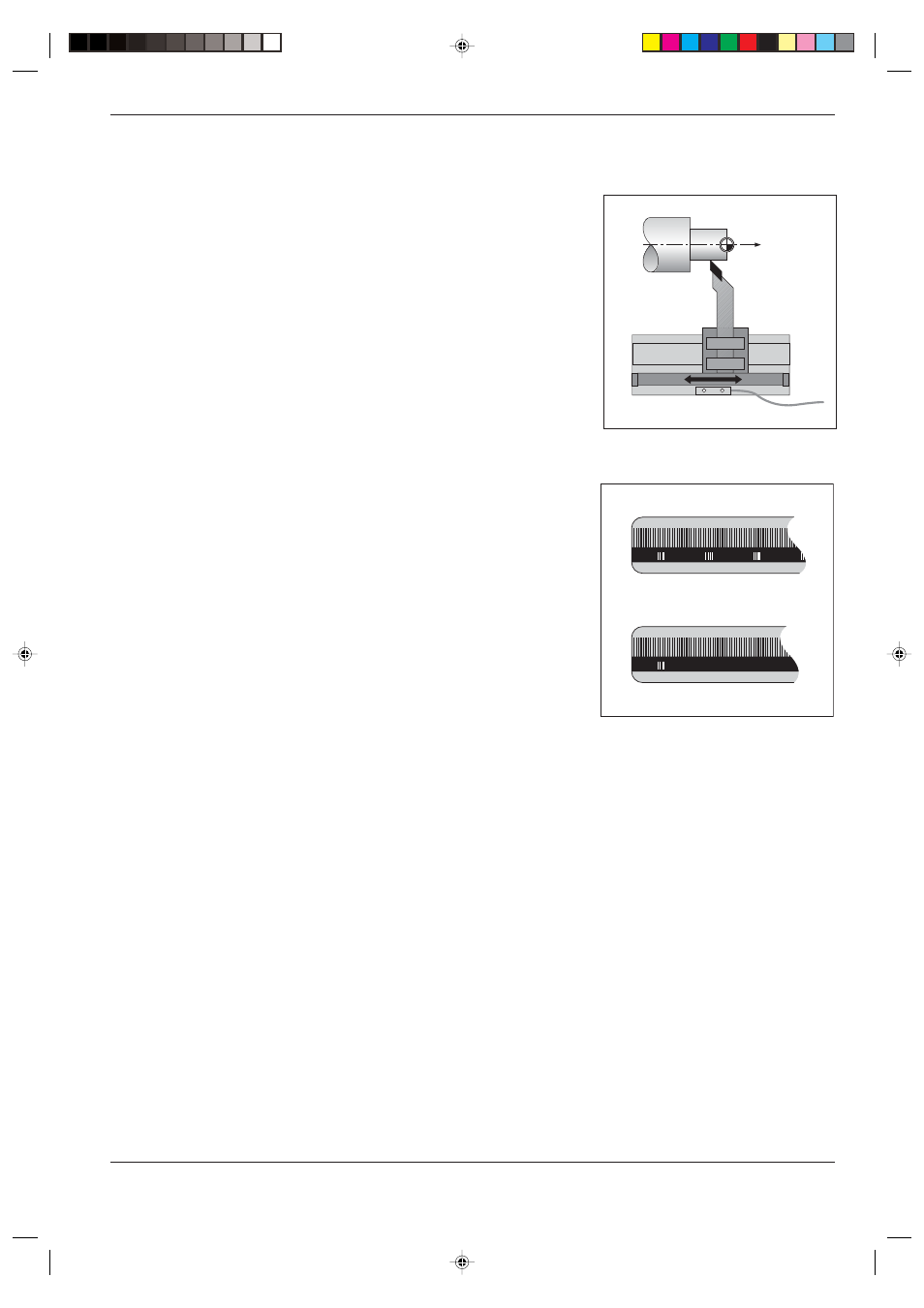

Bild 9: Wegmeßsystem für eine Linearachse,
z.B. für die Z-Achse
Bild 10: Maßstäbe - oben mit abstands-
codierten Referenzmarken, unten mit
einer Referenzmarke
