I - 3 POSITIP programmieren
36 Benutzer-Anleitung POSITIP 855
Abspan-Zyklus
Mit dem Abspan-Zyklus drehen Sie einen Absatz in beliebig vielen
Zustellungen.
Dafür brauchen Sie nur drei Sätze in ein Programm einzugeben:
• CYCL-Satz
• X-Koordinate
• Z-Koordinate
CYCL
ist die Abkürzung des englischen „cycle“, hier am besten
übersetzt mit „Zyklus“. Im Abspan-Zyklus sind alle Angaben
zusammengefaßt, die für das Abspanen benötigt werden.
Aus einem vollständigen Zyklus dürfen Sie keinen Satz löschen.
Nach einem CYCL-Satz zeigt der POSITIP beim Abarbeiten immer
den Restweg zu den beiden Soll-Positionen an, die im Programm
direkt hinter ihm stehen.

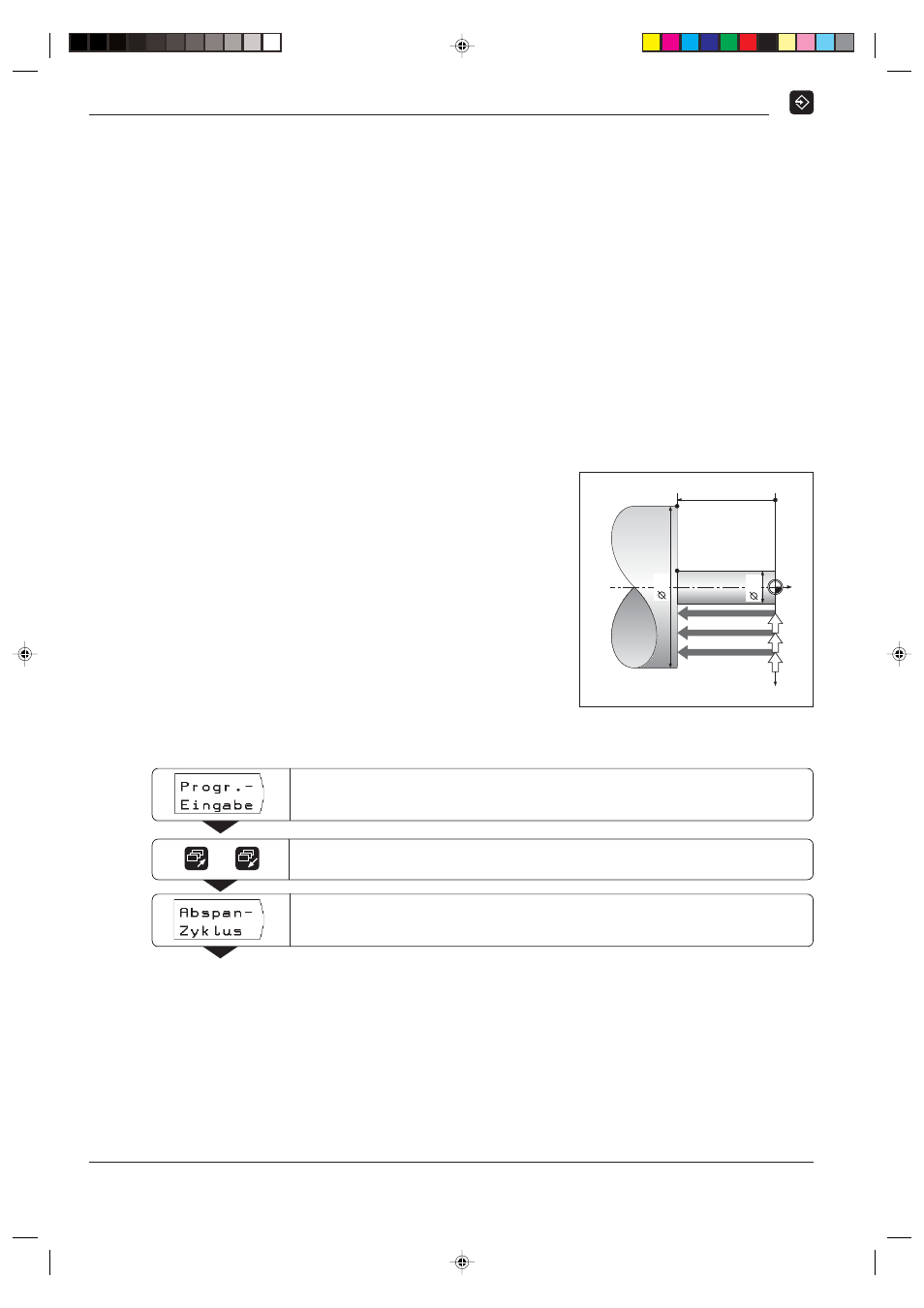

Beispiel: Abspan-Zyklus in ein Programm eingeben
Betriebsart: PROGRAMM-EINSPEICHERN
Programm-Beispiel: Absatz drehen in beliebig vielen Zustellungen
Werkstück-Durchmesser
vor Bearbeitung: X = 50 mm
Absatz-Durchmesser: X = 10 mm
Absatz-Beginn: Z = 0 mm
Absatz-Ende: Z = –30 mm
Zur dritten Softkey-Leiste blättern.
Programm-Eingabe
wählen.
/
Abspan-Zyklus
wählen.
Am Bildschirm erscheint der Programm-Satz CYCL 3.0 ABSPANEN.
Z
30
X
10 50
0
