II - 1 Montage und elektrischer Anschluß
POSITIP 855
Technische Information
61
X3
X2
X1
X4
Erstes Einschalten
Beim ersten Einschalten nach Auslieferung des POSITIPs erscheint
der in Bild 34 dargestellte Bildschirm.
Sie wählen jetzt die Anwendung des POSITIPs per Tastendruck.
POSITIP fürs Drehen:
ä Drücken Sie die Taste 1.
POSITIP fürs Fräsen:
ä Drücken Sie die Taste 0.
Der POSITIP stellt Ihnen automatisch die für die gewählte
Anwendung benötigten Funktionen zur Verfügung.
Die Anwendung können Sie später neu wählen, indem Sie den
Betriebs-Parameter P 99 ändern.

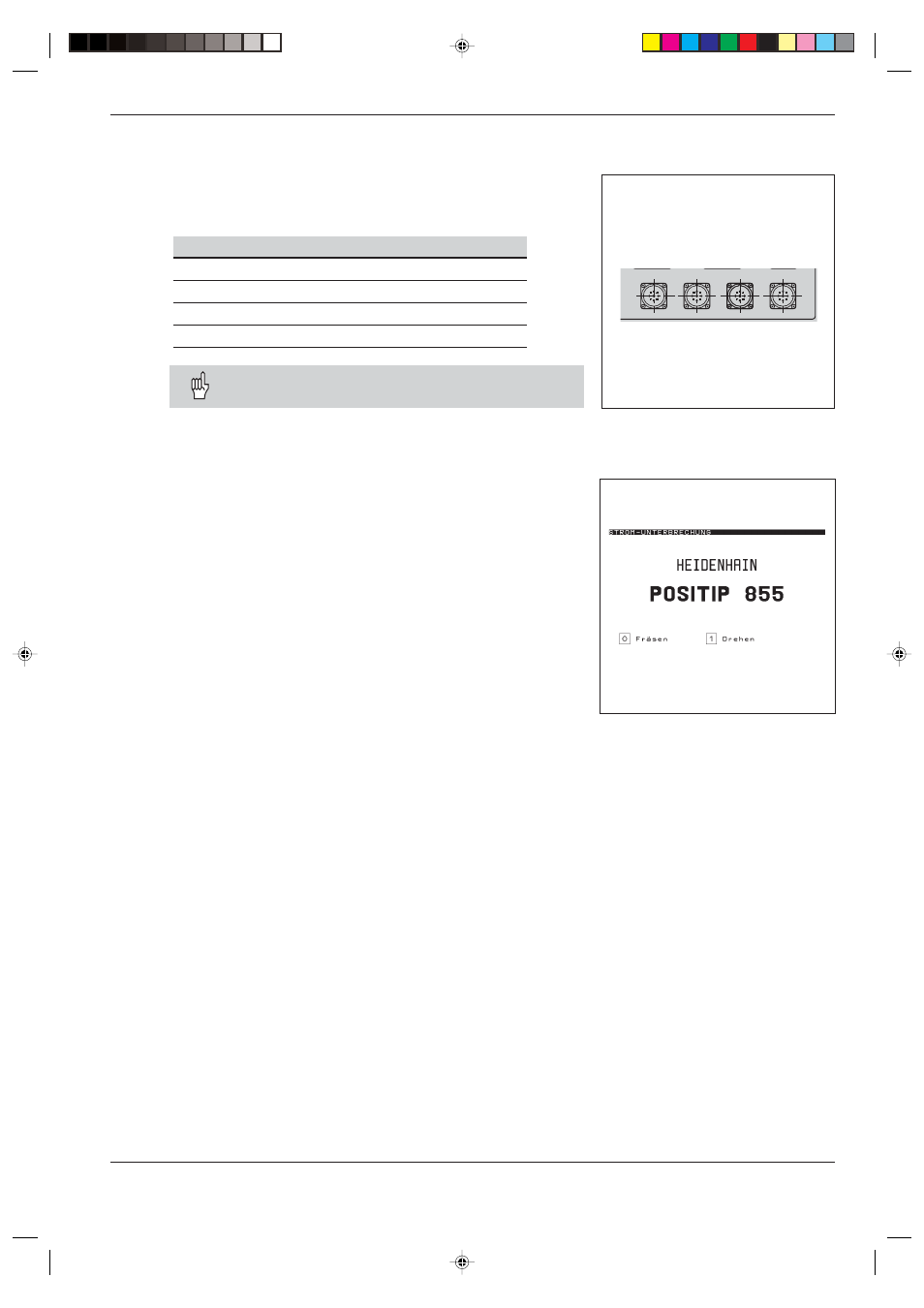

Bild 34: POSITIP-Bildschirm nach dem ersten
Einschalten
Bild 33: Meßystem-Anschlüsse am POSITIP
Die Meßsystem-Anschlüsse sind den vier Achsen fest zugeordnet.
Mit dem Betriebs-Parameter P49.* legen Sie fest, wie die Achsen
bezeichnet werden, z.B. Achse 1 = X-Achse, Achse 2 = Y-Achse.
Achse
Meßsystem-Anschluß
1
X1
2
X2
3
X3
4
X4
Die Schnittstellen X1, X2, X3 und X4 erfüllen die
Sichere Trennung vom Netz nach VDE 0160, 5.88.
