II - 1 Montage und elektrischer Anschluß
60 Technische Information POSITIP 855
2
3
4 5
7
1
9
6
8
Erdung
X4
Meßsysteme anschließen
Der POSITIP arbeitet mit HEIDENHAIN Längenmeßsystemen
mit sinusförmigen Ausgangssignalen.
Die Meßystem-Anschlüsse an der Gehäuse-Rückseite sind mit
X1, X2, X3 und X4 bezeichnet.
Die Anschlußkabel dürfen bis zu 30 m lang sein.
Gefahr für interne Bauteile!
Steckverbindungen nur bei ausgeschaltetem Gerät
herstellen oder lösen!
Pin-Belegung der Meßsystem-Anschlüsse
Pin Belegung
1 0°+
2 0°–
3 +5 V (U
P
)
4 0 V (U
N
)
5 90°+
6 90°–
7 Referenzmarkensignal RI+
8 Referenzmarkensignal RI–
9 Innenschirm
Gehäuse Außenschirm
Zur Erhöhung der Störfestigkeit den Erdungsanschluß
auf der Gehäuse-Rückseite mit dem zentralen Erdungs-
punkt der Maschine verbinden!
(Mindestquerschnitt 6 mm 2 )

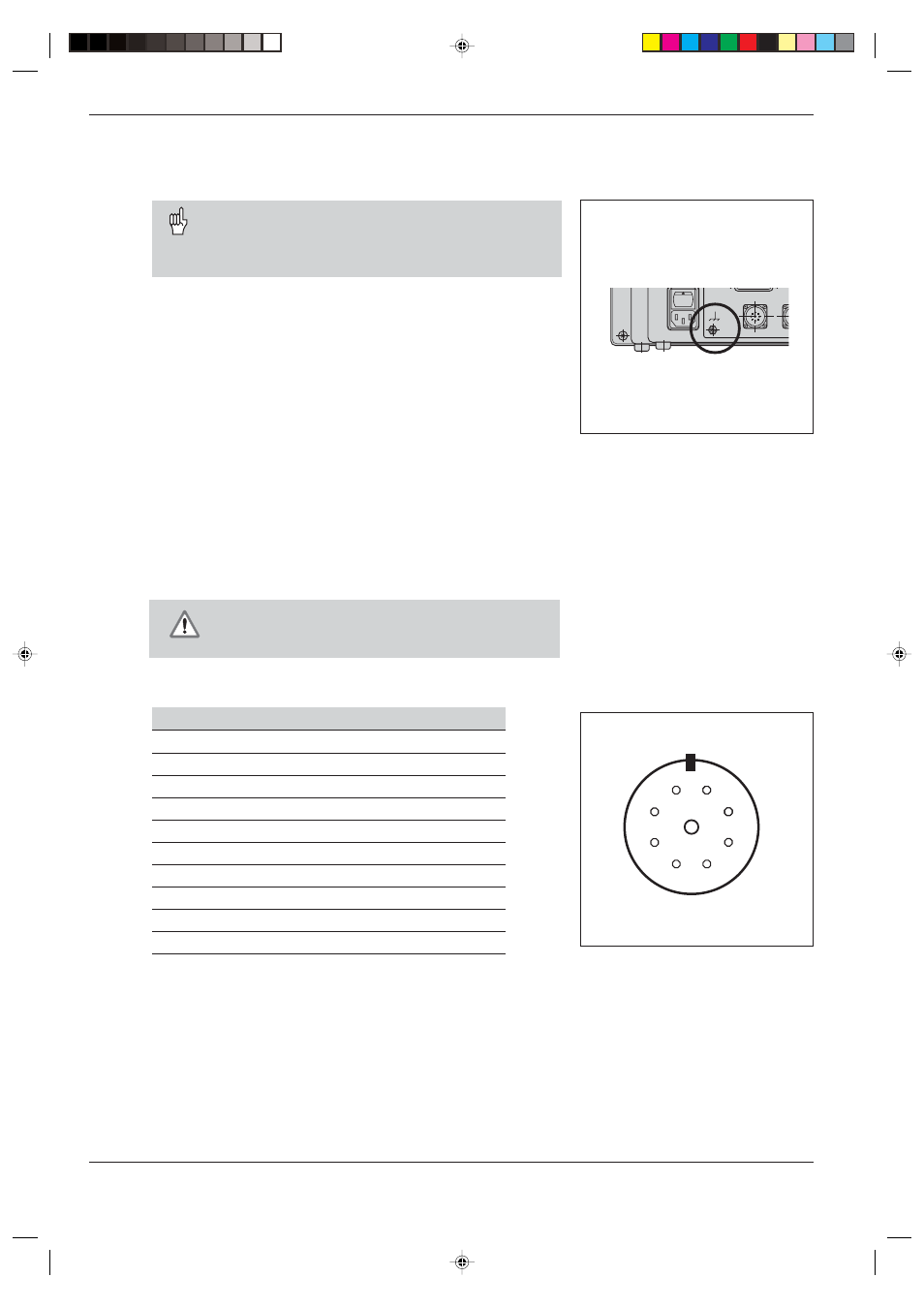

Bild 32: Die Flanschdose am POSITIP für den
Meßsystem-Anschluß
Bild 31: Der Erdungsanschluß am POSITIP
