I - 1 Grundlagen für Positionsangaben
POSITIP 855
Benutzer-Anleitung
9
Grundlagen für Positionsangaben
Soll-Position, Ist-Position und Restweg
Die Positionen, zu denen das Werkzeug jeweils zu fahren ist,
heißen Soll-Positionen; die Position, in der sich das Werkzeug
gerade befindet, heißt Ist-Position (Bild 6).
Der Weg von der Soll-Position zur Ist-Position ist der Restweg.
Vorzeichen beim Restweg
Der Restweg hat positives Vorzeichen, wenn von der Ist- zur
Soll-Position in negativer Achsrichtung gefahren wird.
Der Restweg hat negatives Vorzeichen, wenn von der Ist- zur
Soll-Position in positiver Achsrichtung gefahren wird.
Absolute Werkstück-Positionen
Jede Position auf dem Werkstück ist durch ihre absoluten
Koordinaten eindeutig festgelegt (Bild 7).
Beispiel: Absolute Koordinaten der Position
1
:
X =
5 m m
Z = 35 mm
Absolute Koordinaten der Position
2
:
X = 15 mm
Z = 65 mm
Wenn Sie nach einer Werkstück-Zeichnung mit absoluten
Koordinaten arbeiten, dann fahren Sie das Werkzeug auf die
Koordinaten.
Inkrementale Werkstück-Positionen
Eine Position kann auch auf die vorhergegangene Soll-Position
bezogen sein (Bild 8). Der Nullpunkt für die Bemaßung liegt auf
der vorhergegangenen Soll-Position. Man spricht dann von
inkrementalen Koordinaten (Inkrement = Zuwachs) bzw.
einem Inkremental-Maß oder Kettenmaß (da die Position durch
aneinandergereihte Maße angegeben wird).
Inkrementale Koordinaten werden durch ein
I
gekennzeichnet.
Beispiel: Inkrementale Koordinaten der Position
3
bezogen
auf Position
1
I
X = 10 mm
I
Z =
0 m m
Inkrementale Koordinate der Position
2
bezogen
auf Position
3
I
Z = 30 mm
Inkrementale Koordinate der Position
2
bezogen
auf Position
1
I
X = 10 mm
I
Z = 30 mm
Wenn Sie nach einer Werkstück-Zeichnung mit inkrementaler
Bemaßung arbeiten, dann fahren Sie das Werkzeug um das
Maß weiter.
Vorzeichen bei inkrementaler Bemaßung
Eine inkrementale Maßangabe hat positives Vorzeichen, wenn in
positiver Achsrichtung gefahren wird.
Eine inkrementale Maßangabe hat negatives Vorzeichen, wenn in
negativer Achsrichtung gefahren wird.
2
Z
X
15
5
35
65
1
0
Z
X
1
10
5
35
30
2
3
I
S
Z
X
R

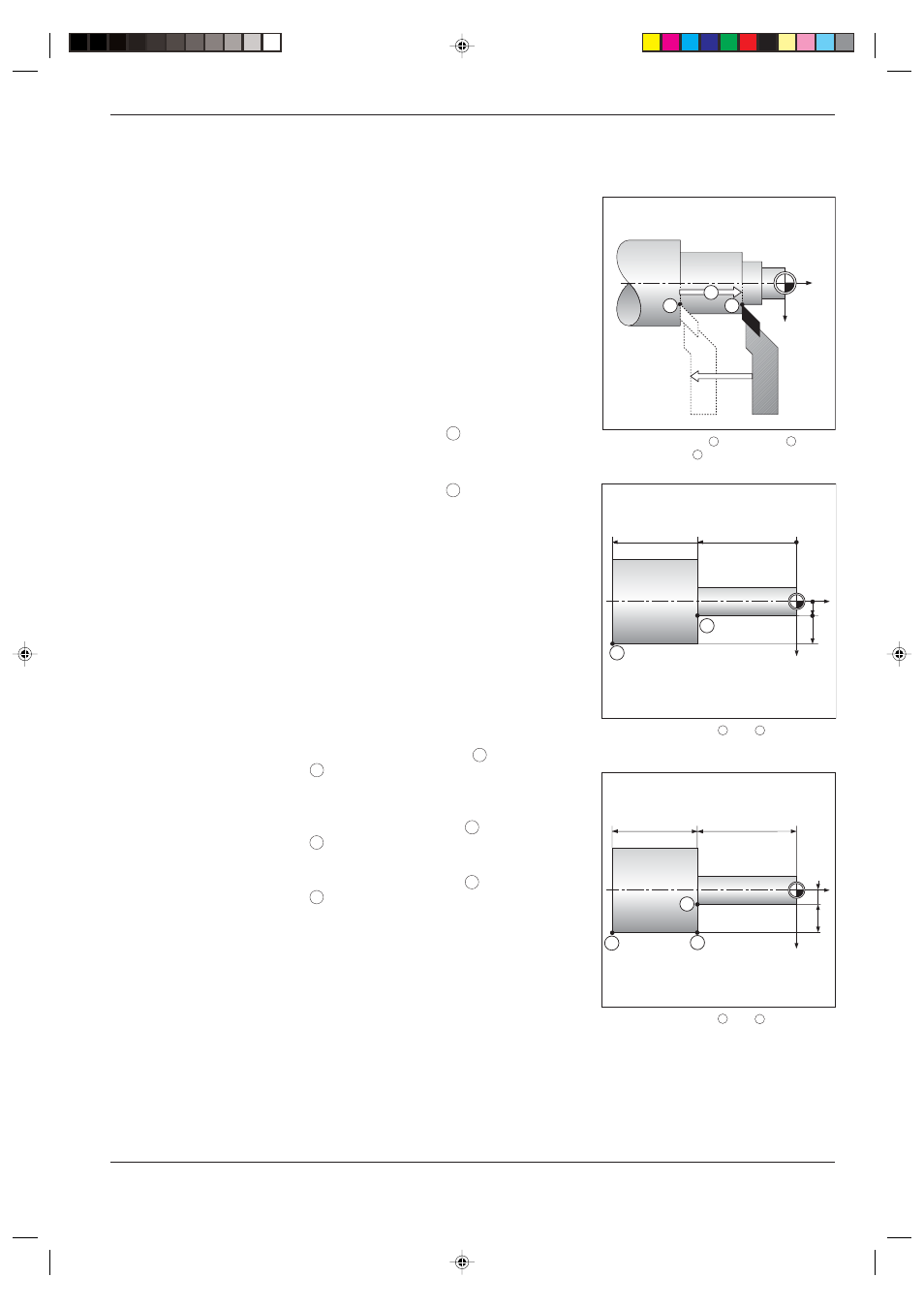

Bild 6: Soll-Position
S
, Ist-Position
I
und
Restweg
R
Bild 7: Die Positionen
1
und
2
sind
absolute Werkstück-Positionen
Bild 8: Die Positionen
1
und
3
sind
inkrementale Werkstück-Positionen
