I - 2 Arbeiten mit dem POSITIP – Erste Schritte
POSITIP 855 Benutzer-Anleitung 17
Positionsanzeigen wählen
Radius- oder Durchmesser-Anzeige wählen
In der Werkstück-Zeichnung sind Drehteile in der Regel mit dem
Durchmesser bemaßt. Bei der Bearbeitung stellen Sie jedoch
das Werkzeug in der Planachse um Radius-Werte zu.
Der POSITIP kann sowohl die Durchmesser- als auch die
Radius-Werte anzeigen.
Wenn der POSITIP für eine Achse den Durchmesser anzeigt,
erscheint hinter dem Positionswert das Symbol „Æ“.
Beispiel: Radius-Anzeige Position 1 X = 20 mm
Durchmesser-Anzeige Position 1 X = 40 Æ mm
Anzeige umschalten:
ä Drücken Sie die Taste MOD.
ä Blättern Sie mit den „Blätter“-Tasten zur Softkey-Leiste mit
einem Softkey Radius oder einem Softkey Durchm..
ä Wenn Sie die andere Anzeigeform wünschen,
drücken Sie den Softkey:
Er springt automatisch in den anderen Zustand.
Einzel- oder Summen-Anzeige wählen
Einzel-Anzeige:
Der POSITIP zeigt die Positionen von Bett- und Oberschlitten
getrennt an. Die Anzeigen beziehen sich auf die Nullpunkte, die
Sie für die Achsen gesetzt haben. Es ändert sich nur die Positions-
anzeige der Achse, deren Schlitten sich bewegt.
Der POSITIP zeigt den Oberschlitten mit einem kleinen „O“ an,
z.B. Z
O
.
Summen-Anzeige:
Der POSITIP addiert die Positionswerte beider Achsschlitten
vorzeichenrichtig. Die Summen-Anzeige zeigt die absolute Position
des Werkzeugs an, bezogen auf den Werkstück-Nullpunkt.
Wenn der POSITIP eine Summe anzeigt, erscheint neben der
Achsbezeichnung ein kleines „S“, z.B. Z
S
.
Beispiel: Einzel-Anzeige zu Bild 17: Z = +25.000 mm
Z
O
= +15.000 mm
Summen-Anzeige zu Bild 17: Z
S
= +40.000 mm
Der POSITIP zeigt die Summe nur dann korrekt an, wenn
beim Bezugspunkt-Setzen für die „Summe“ tatsächlich
die Positionswerte der einzelnen Achsschlitten
vorzeichenrichtig addiert und eingegeben werden.
Anzeige umschalten
ä Drücken Sie die Taste MOD.
ä Blättern Sie mit den „Blätter“-Tasten zur Softkey-Leiste mit
einem Softkey Summe oder einem Softkey Einzel.
ä Wenn Sie die andere Anzeigeform wünschen,
drücken Sie den Softkey:
Er springt automatisch in den anderen Zustand.
20
Z
1
X
40
40
0 +10 +25
Z
Z
-10 0 +15
Z
0
Z
Z
0

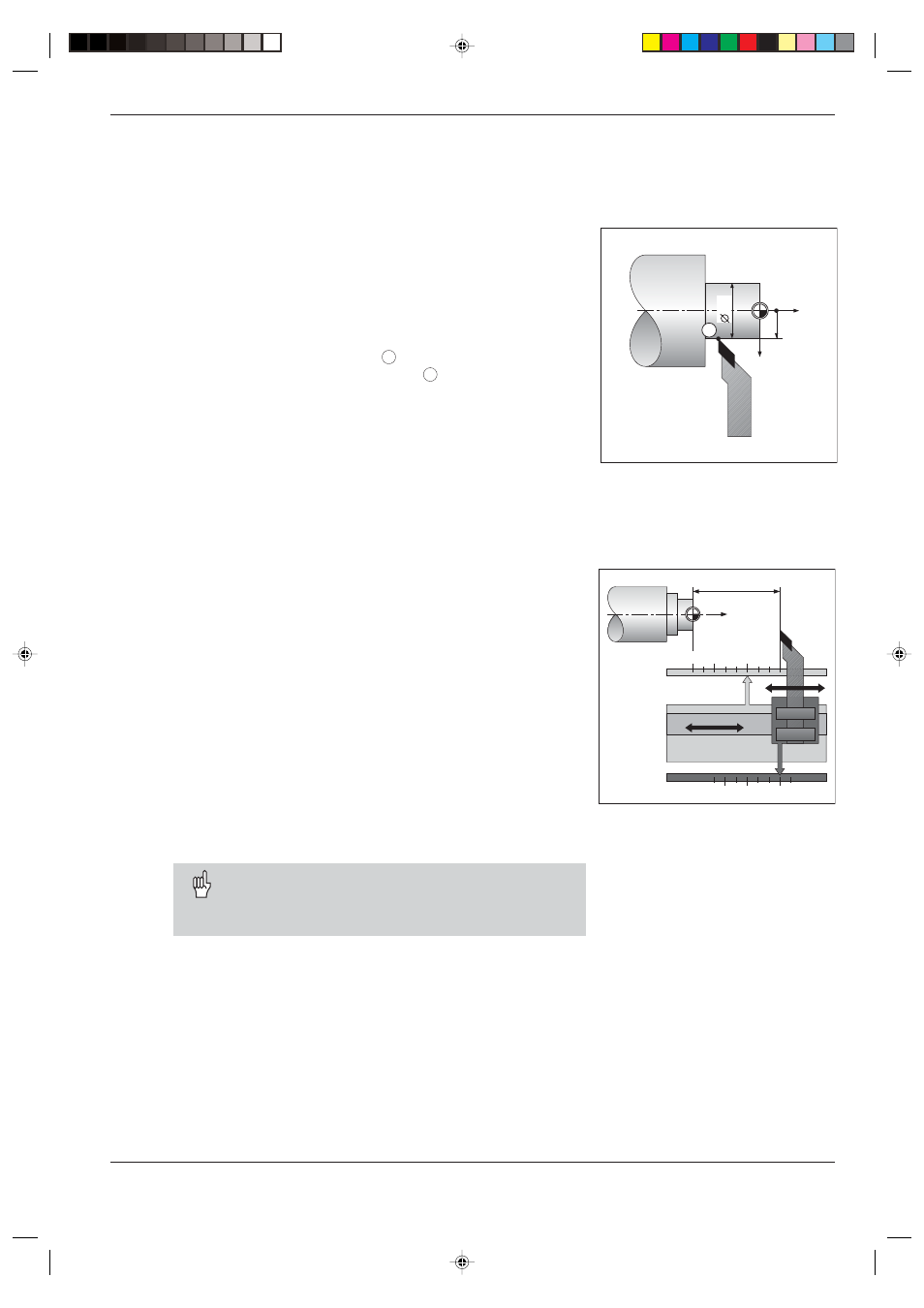

Bild 16: Werkstück zum Beispiel
„Durchmesser- und Radius-Anzeige“
Bild 17: Werkstück zum Beispiel
„Einzel- und Summen-Anzeige“
