II - 4 Daten-Schnittstelle
POSITIP 855 Technische Information 75
X 3 1 ( R S - 2 3 2 - C / V . 2 4 )
13 10 7 4 1
14 18 21 25
Daten-Schnittstelle
Mit der Daten-Schnittstelle des POSITIPs können Sie Programme
und Betriebs-Parameter auf Disketten archivieren oder Koordinaten
ausdrucken oder abspeichern.
Wenn Sie Programme übertragen, ist in Kapitel I - 3 beschrieben,
wie Sie Betriebs-Parameter übertragen, in Kapitel II - 2.
In diesem Kapitel erfahren Sie alles, was Sie zum Einrichten der
Daten-Schnittstelle wissen müssen:
• Pinbelegung der Daten-Schnittstelle am POSITIP
• Signalpegel
• Verdrahtung des Anschlußkabel und -stecker
• Übertragungs-Geschwindigkeit (Baud-Rate)
• Datenformat
Anschlußmöglichkeiten
Die serielle Daten-Schnittstelle V.24/RS-232-C befindet sich an der
Gehäuse-Rückseite des POSITIPs. An diese Daten-Schnittstelle
lassen sich folgende Geräte anschließen.
• HEIDENHAIN Disketten-Einheit FE 401
• Drucker mit serieller Daten-Schnittstelle
• Personal-Computer (PC) mit serieller Daten-Schnittstelle
Die HEIDENHAIN-Disketten-Einheit FE 401 ist
sofort an der Daten-Schnittstelle betriebsbereit.
Die Schnittstelle X31 erfüllt die „Sichere Trennung
vom Netz” nach VDE 0160, 5.88.
Pin-Belegung der Daten-Schnittstelle am POSITIP
Pin Belegung
1 CHASSIS GND – Gehäusemasse
2 TXD – Sendedaten
3 RXD – Empfangsdaten
4 RTS – Sendeanforderung
5 CTS – Bereit zum Senden
6 DSR – Übermittlungseinheit bereit
7 SIGNAL GND – Signalmasse
20 DTR – Datenendgerät bereit
8 bis 19 nicht belegen
21 bis 25 nicht belegen
Signal-Pegel
Signal Signalpegel Signalpegel
„1” = „aktiv” „0” = „nicht aktiv”
TXD, RXD – 3 V bis – 15 V + 3 V bis + 15 V
RTS, CTS + 3 V bis + 15 V – 3 V bis – 15 V
DSR, DTR
II - 4

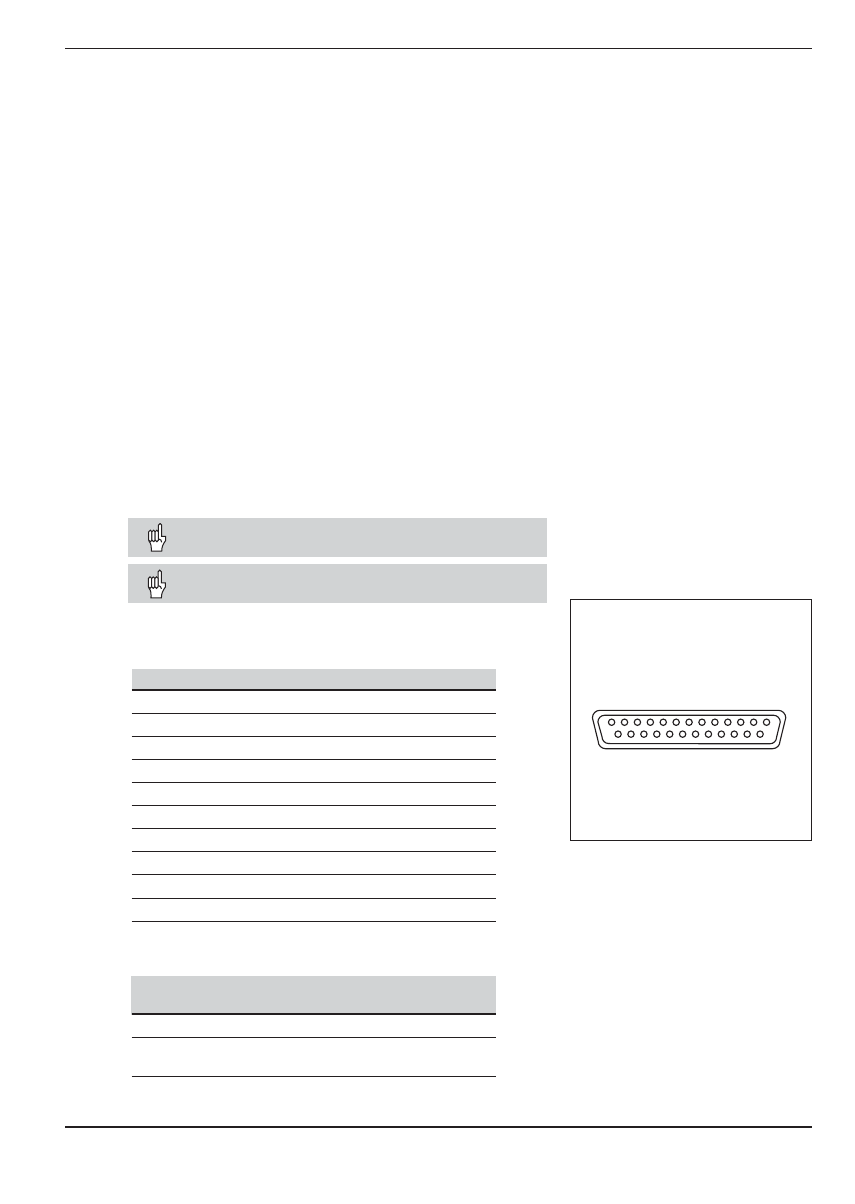

Bild 38: Pinbelegung der Daten-Schnitstelle
V.24/RS-232-C
