I - 3 POSITIP programmieren
42
Benutzer-Anleitung
POSITIP 855
Programmteil-Wiederholung eingeben und aufrufen
Eine Programmteil-Wiederholung geben Sie ähnlich wie ein Unter-
programm ein. Das Ende des Programmteils ist durch
CALL LBL
und die Angabe der Wiederholungen gekennzeichnet.
Label 0 wird also nicht gesetzt.
Anzeige des CALL LBL-Satzes bei einer Programmteil-Wiederholung
Am Bildschirm steht z.B. CALL LBL 6 REP 10 / 10.
Die beiden Zahlen mit dem Schrägstrich zeigen an, daß es sich um
eine Programmteil-Wiederholung handelt.
Die Zahl vor dem Schrägstrich ist der eingegebene Wert für die
Anzahl der Wiederholungen.
Die Zahl hinter dem Schrägstrich gibt beim Abarbeiten die Anzahl
der noch verbleibenden Wiederholungen an.
Unterprogramme und Programmteil-Wiederholungen

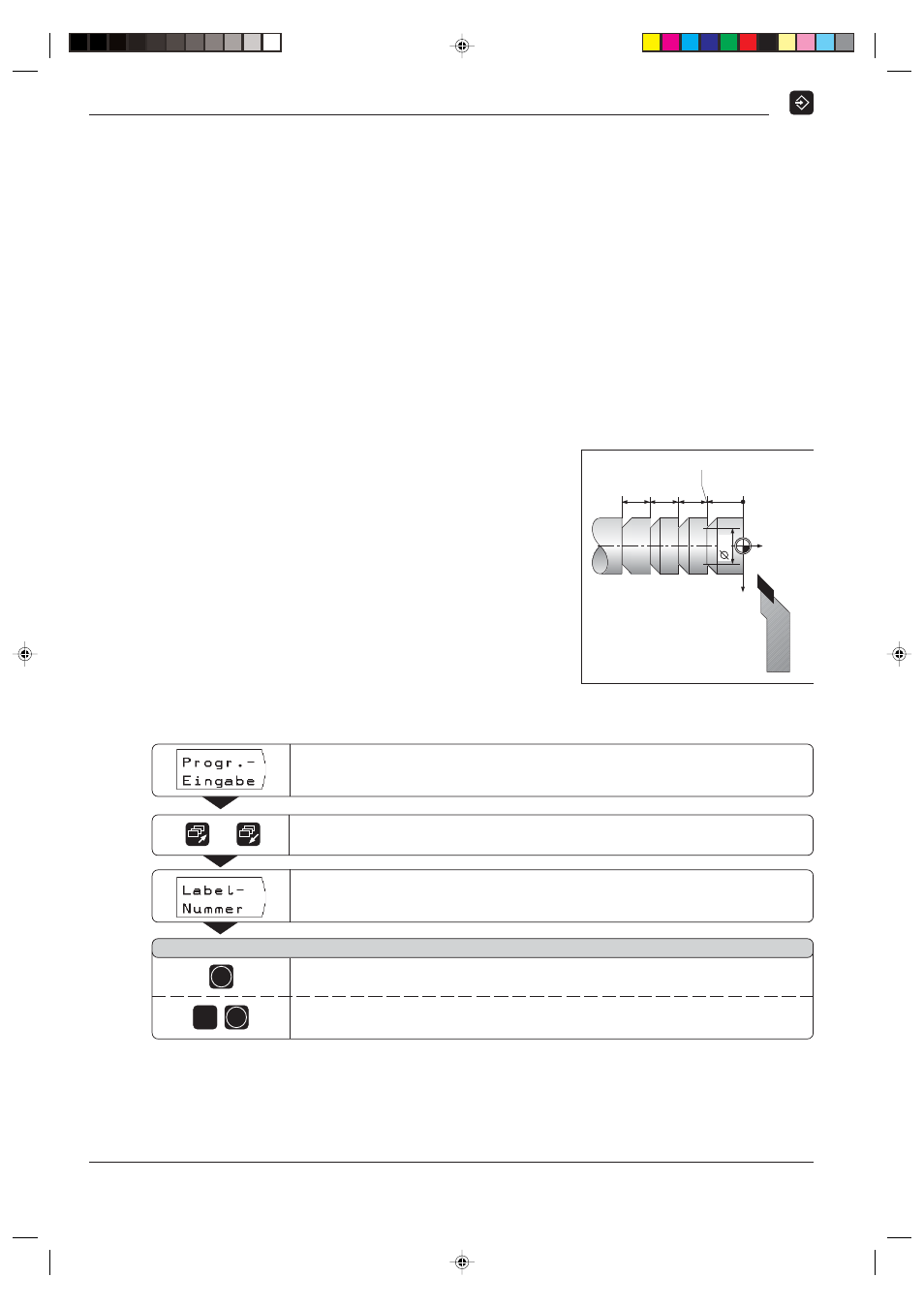

Programm-Beispiel: Programmteil-Wiederholung für mehrere
identische Einstiche
Abstand der Einstiche
20 mm
Koordinaten des
ersten Einstichs
Z = 25 mm
X = 25 mm
Anzahl der Einstiche
4
Beispiel: Label für Programmteil-Wiederholung setzen
Betriebsart: PROGRAMM-EINSPEICHERN
Zur zweiten Softkey-Leiste blättern.
Programm-Eingabe
wählen.
Programm-Marke (LBL) für eine Programmteil-Wiederholung setzen.
Der POSITIP schlägt die niedrigste freie Label-Nummer vor.
/
L a b e l - N u m m e r ?
Z
X
25
20
20
20
0
25
ENT
8
ENT
Vorgeschlagene Label-Nummer übernehmen.
Label-Nummer
eingeben ( 8 ). Eingabe bestätigen.
Im aktuellen Satz steht das gesetzte Label: LBL 8.
Die Programm-Sätze für die Programmteil-Wiederholung geben Sie
hinter den LBL-Satz ein.
