I - 2 Arbeiten mit dem POSITIP Erste Schritte
POSITIP 855
Benutzer-Anleitung
21

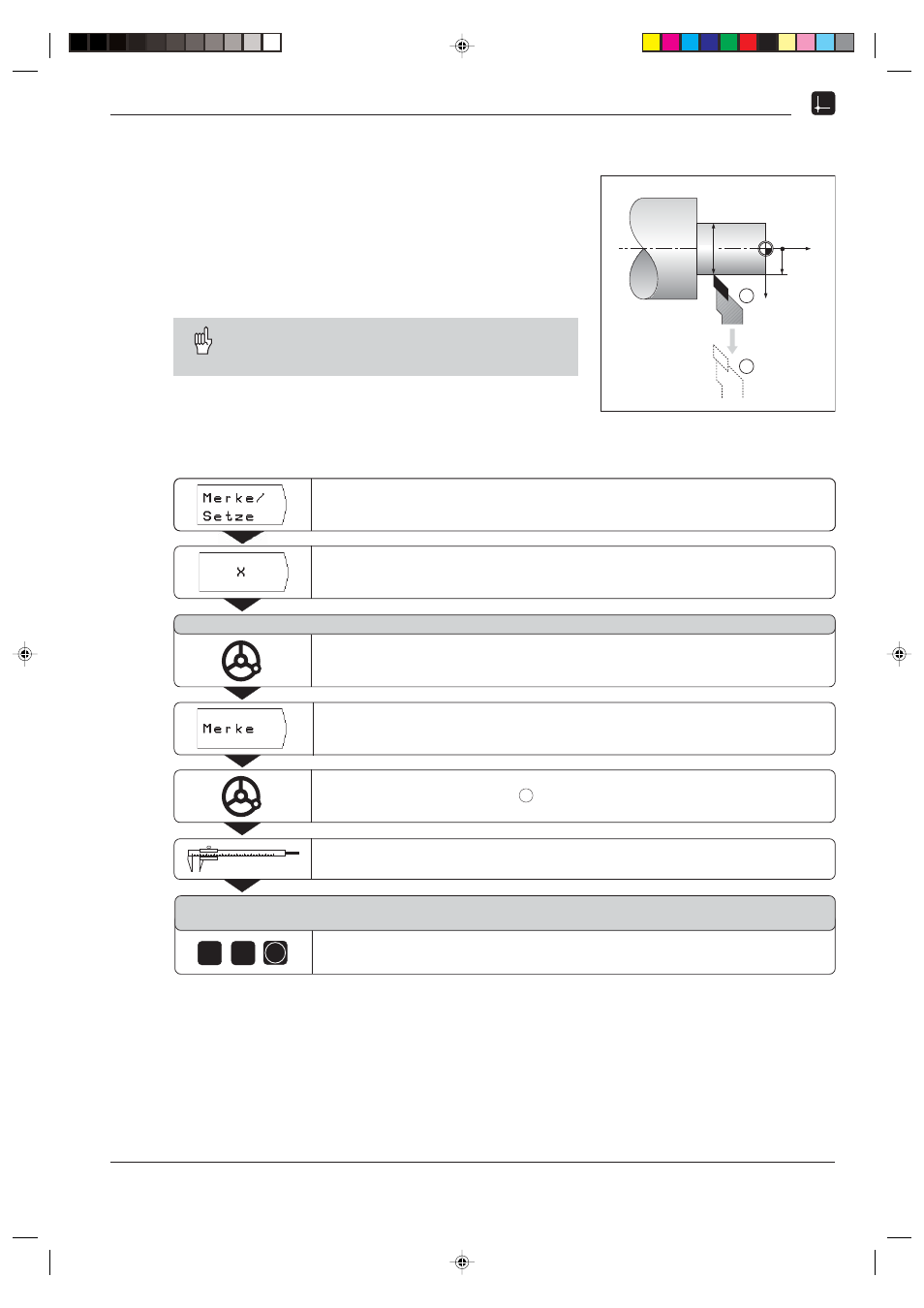

Beispiel: Werkzeug-Daten eingeben bei unbekanntem
Werkstück-Durchmesser
Bei diesem Beispiel gehen Sie wie folgt vor:
Sie drehen das Werkstück an und frieren die Werkzeug-Position
mit der Funktion Merke ein.
Danach fahren Sie das Werkzeug frei, messen den Durchmesser
und setzen die eingefrorene Position auf den gemessenen Wert.
Der einzugebende Wert ist abhängig davon,
ob Sie die Radius- oder die Durchmesser-Anzeige
gewählt haben.
Vorbereitung:
ä Wählen Sie die Werkzeug-Nummer mit den vertikalen
Pfeiltasten.
?
1
Z
?
X
2
Werkzeug-Daten eingeben und Bezugspunkt setzen
Betriebsart: ISTWERT
Achse wählen, z.B. X-Achse.
Werkstück in der X-Achse andrehen.
Position einfrieren.
Freifahren, z.B. auf Position
2
.
Werkstück messen.
W e r t f ü r X e i n g e b e n
+ 0
1
5
ENT
Gemessenen Durchmesser oder Radius eingeben, z. B. 15 mm.
Eingabe für den eingefrorenen Wert bestätigen.
A n d r e h e n i n X - A c h s e
Der POSITIP speichert die Werkzeug-Daten unter der Werkzeug-
Nummer in der Werkzeug-Tabelle.
Merke/Setze-Funktion abbrechen
Mit dem Softkey Abbruch können Sie die Funktion
Merke/Setze
jederzeit abbrechen.
Merke/Setze
wählen.
