I - 3 POSITIP programmieren
POSITIP 855
Benutzer-Anleitung
33
1
5
ENT
Eingegebene Achse auf Null fahren.
Anschließend beliebig weitere Koordinaten eingeben und übernehmen.
Positions-Sollwert
eingeben ( X = 15 mm ). Eingabe bestätigen.
Der POSITIP zeigt die Positionierhilfe zum Fahren auf Null an.
Der eingegebene Positions-Sollwert steht in der Bildschirm-Kopfzeile.
Positionen übernehmen: Teach-In-Betrieb
Bei der Teach-In-Programmierung gibt es die folgenden beiden
Möglichkeiten:
Soll-Position eingeben, Soll-Position ins Programm über-
nehmen, Position anfahren durch Fahren auf Null:
TEACH-IN / RESTWEG
Position anfahren und Ist-Wert ins Programm übernehmen:
TEACH-IN / IST-POSITION
Mit TEACH-IN / PROGRAMM können Sie übernommene
Positionen nachträglich ändern.
Vorbereitung
ä Wählen Sie über Programm-Nummer das Programm, in
das Sie die Positionen übernehmen wollen.
ä Wählen Sie die Werkzeug-Nummer (Werkzeug-Daten) mit den
vertikalen Pfeiltasten.

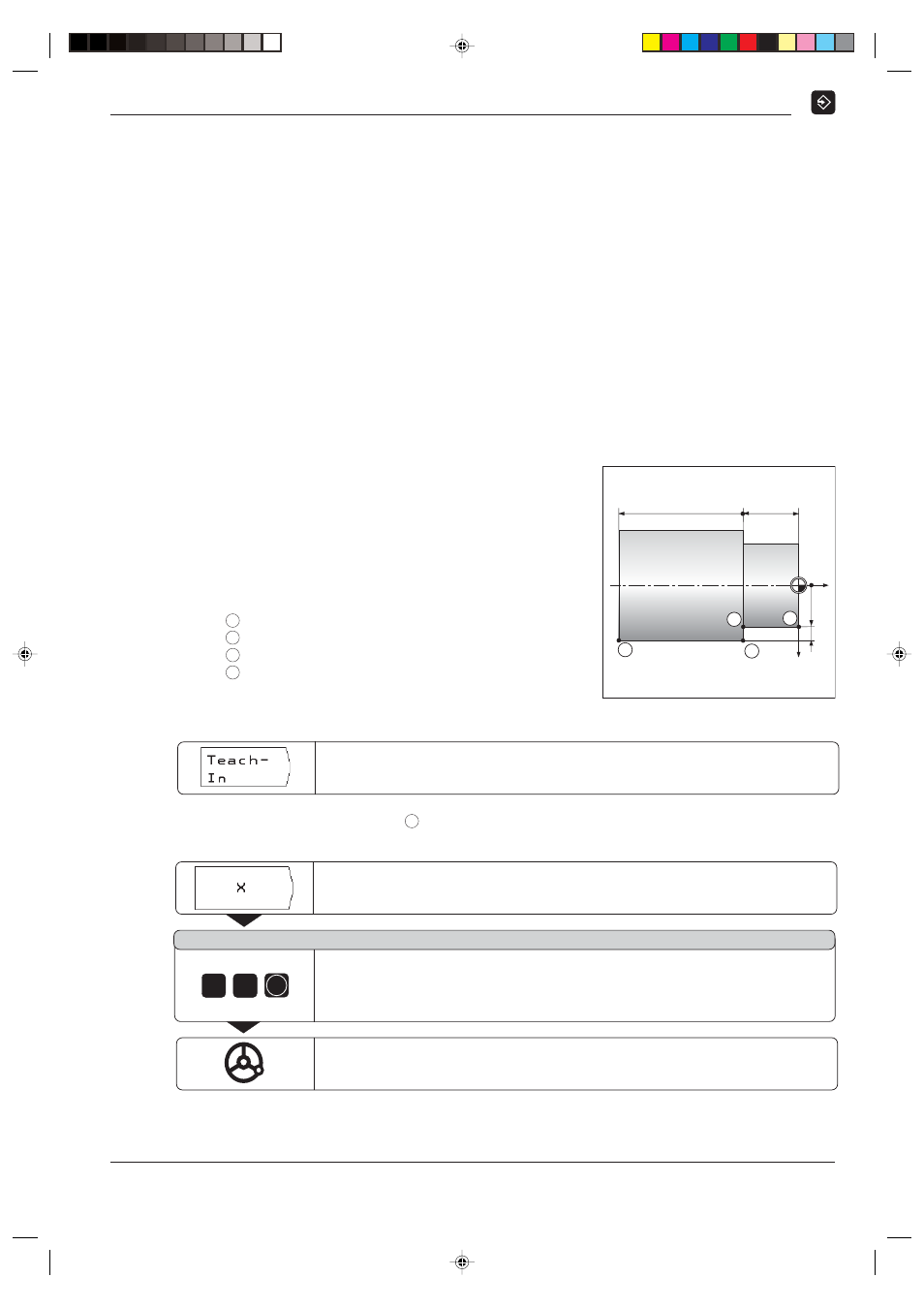

Programm-Beispiel zu TEACH-IN / RESTWEG :
Absatz drehen und während der Bearbeitung
ein Programm erstellen
Bei dieser Teach-In-Funktion bearbeiten Sie ein Werkstück
nach Zeichnungsmaßen. Der POSITIP überträgt die Koordinaten
der Soll-Positionen direkt in ein Programm.
Vorpositionen und Freifahr-Bewegungen können Sie beliebig
wählen und wie Zeichnungsmaße eingeben.
Position
1
Z =
0 mm
X = 15 mm
Position
2
Z = 20 mm
X = 15 mm
Position
3
Z = 20 mm
I
X= +5 mm
Position
4
Z = 65 mm
X = 20 mm
Betriebsart: PROGRAMM-EINSPEICHERN
Z
1
X
15
2
3
4
20
65
0
5
Teach-In
wählen.
Die Funktionen für TEACH-IN / RESTWEG
stehen sofort in der ersten Softkey-Leiste zur Verfügung
Beispiel: X-Koordinate von Eckpunkt
1
in ein Programm
übernehmen
Koordinatenachse wählen ( X - Achse ).
P o s i t i o n s - S o l l w e r t ?
