I - 3 POSITIP programmieren
40
Benutzer-Anleitung
POSITIP 855
Unterprogramme und Programmteil-Wiederholungen

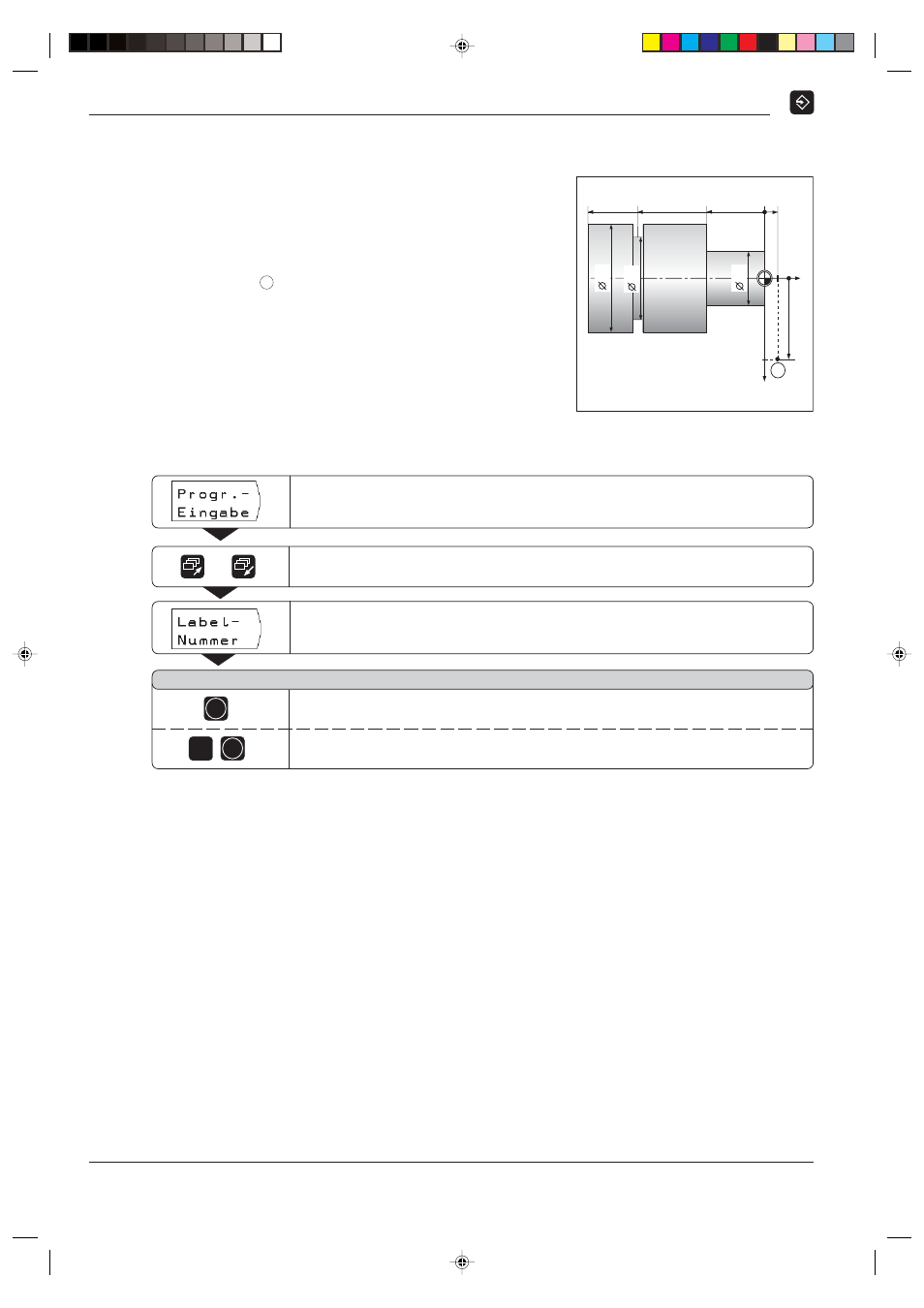

Programm-Beispiel: Unterprogramm für Werkzeugwechsel
Die Koordinaten der Werkzeugwechsel-Position werden in ein
Unterprogramm geschrieben. Für einen Werkzeugwechsel wird
einfach das Unterprogramm aufgerufen.
Koordinaten der
Wechselposition
W
:
X = +30 mm
Z = +5 mm
Hinweis zum Programm-Beispiel:
Für den Einstich wird ein Stechdrehmeißel (Breite = 4 mm)
eingewechselt. Das Werkzeug wird nach nach dem Einstechen
wieder auf die Wechselposition zurückgefahren.
Zur zweiten Softkey-Leiste blättern.
Programm-Eingabe
wählen.
Programm-Marke (LBL) für ein Unterprogramm setzen.
Der POSITIP schlägt die niedrigste freie Label-Nummer vor.
L a b e l - N u m m e r ?
/
Beispiel: Label für Unterprogramm setzen
Betriebsart: PROGRAMM-EINSPEICHERN
ENT
9
ENT
Label-Nummer
eingeben ( 9 ). Eingabe bestätigen.
Im aktuellen Satz steht das gesetzte Label: LBL 9.
Mit dem Label ist jetzt der Anfang eines Unterprogramms (oder
einer Programmteil-Wiederholung) gekennzeichnet. Die Programm-
Sätze für das Unterprogramm geben Sie hinter den LBL-Satz ein.
Label 0 (LBL 0) kennzeichnet immer das Ende eines Unterpro-
gramms!
Vorgeschlagene Label-Nummer übernehmen.
30
20
W
X
Z
50
70
0
5
20
40
30
