HEIDENHAIN iTNC 530
271
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
o
gr
ammier
ung FK

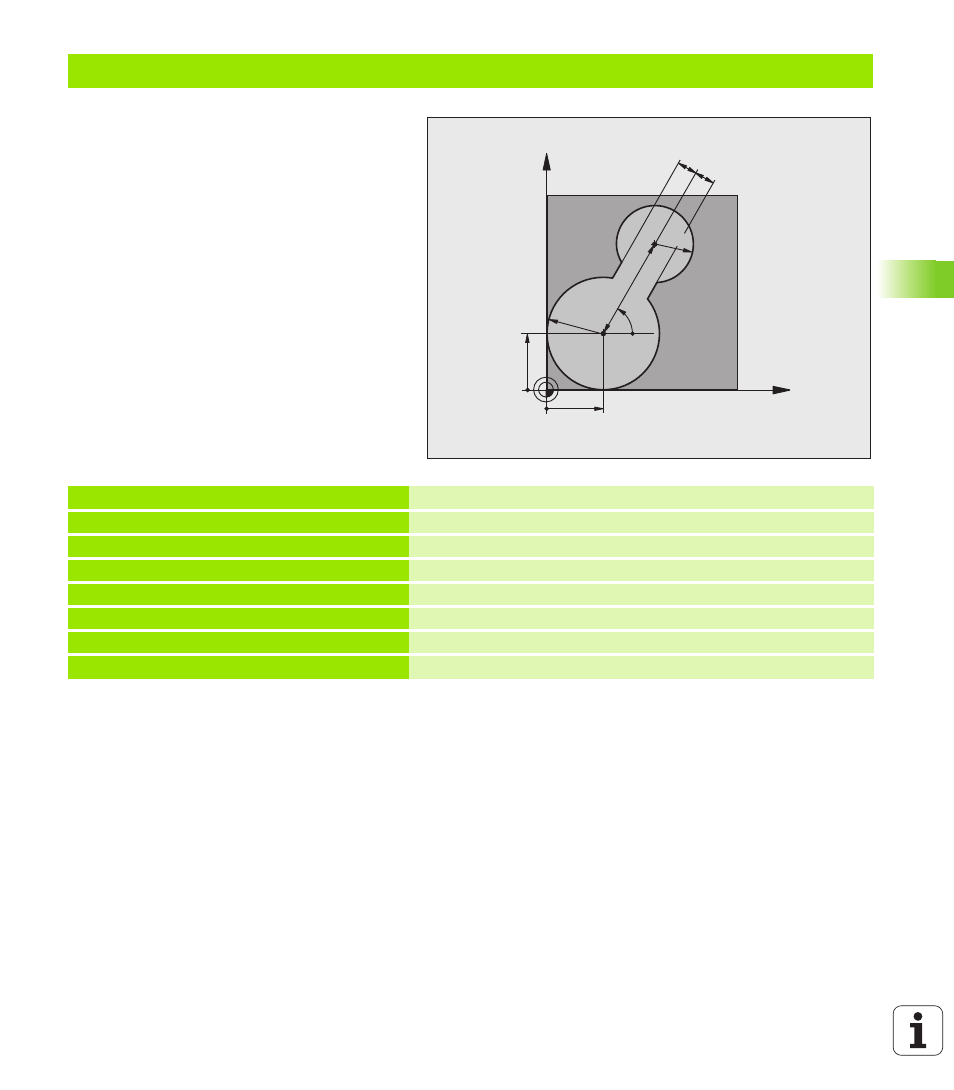

Beispiel: FK-Programmierung 2
0 BEGIN PGM FK2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Werkzeug-Aufruf
4 L Z+250 R0 FMAX
Werkzeug freifahren
5 L X+30 Y+30 R0 FMAX
Werkzeug vorpositionieren
6 L Z+5 R0 FMAX M3
Werkzeug-Achse vorpositionieren
7 L Z-5 R0 F100
Auf Bearbeitungstiefe fahren
X
Y
30
30
R30
R20
60°
55
10
10
