374 Programmieren: Q-Parameter
9.12 Pr
ogr
a
mmier
-Beispiele
9.12 Programmier-Beispiele

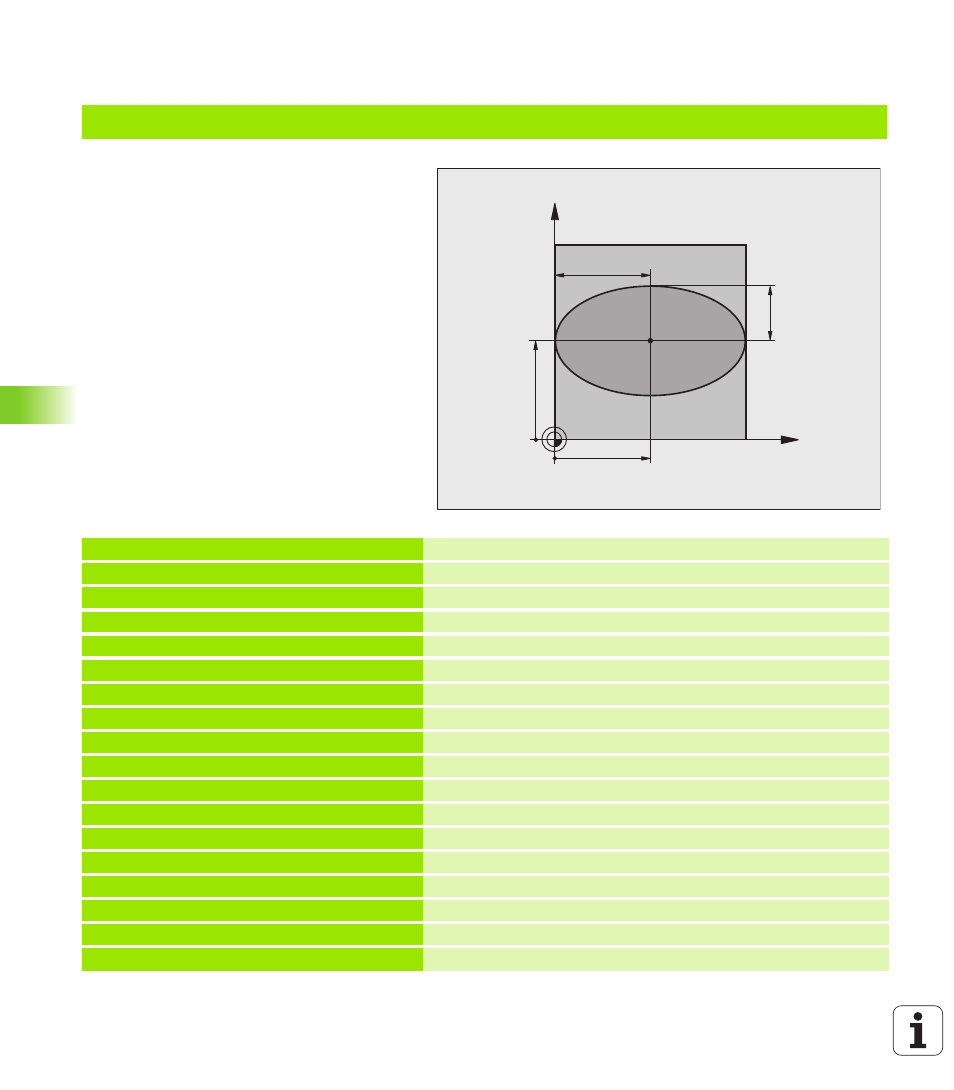

Beispiel: Ellipse
Programm-Ablauf
 Die Ellipsen-Kontur wird durch viele kleine
Geradenstücke angenähert (über Q7
definierbar). Je mehr Berechnungsschritte
definiert sind, desto glatter wird die Kontur
 Die Fräsrichtung bestimmen Sie über den Start-
und Endwinkel in der Ebene:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
 Werkzeug-Radius wird nicht berücksichtigt
0 BEGIN PGM ELLIPSE MM
1 Q1 = +50 Mitte X-Achse
2 Q2 = +50 Mitte Y-Achse
3 Q3 = +50 Halbachse X
4 Q4 = +30 Halbachse Y
5 Q5 = +0 Startwinkel in der Ebene
6 Q6 = +360 Endwinkel in der Ebene
7 Q7 = +40 Anzahl der Berechnungs-Schritte
8 Q8 = +0 Drehlage der Ellipse
9 Q9 = +5 Frästiefe
10 Q10 = +100 Tiefenvorschub
11 Q11 = +350 Fräsvorschub
12 Q12 = +2 Sicherheits-Abstand für Vorpositionierung
13 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Werkzeug-Aufruf
16 L Z+250 R0 FMAX Werkzeug freifahren
17 CALL LBL 10 Bearbeitung aufrufen
X
Y
50
50
30
50
