Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
1 DXF
-D
a
te
ien v
e
ra
rbeit
e
n (Sof
tw
ar
e-Option)

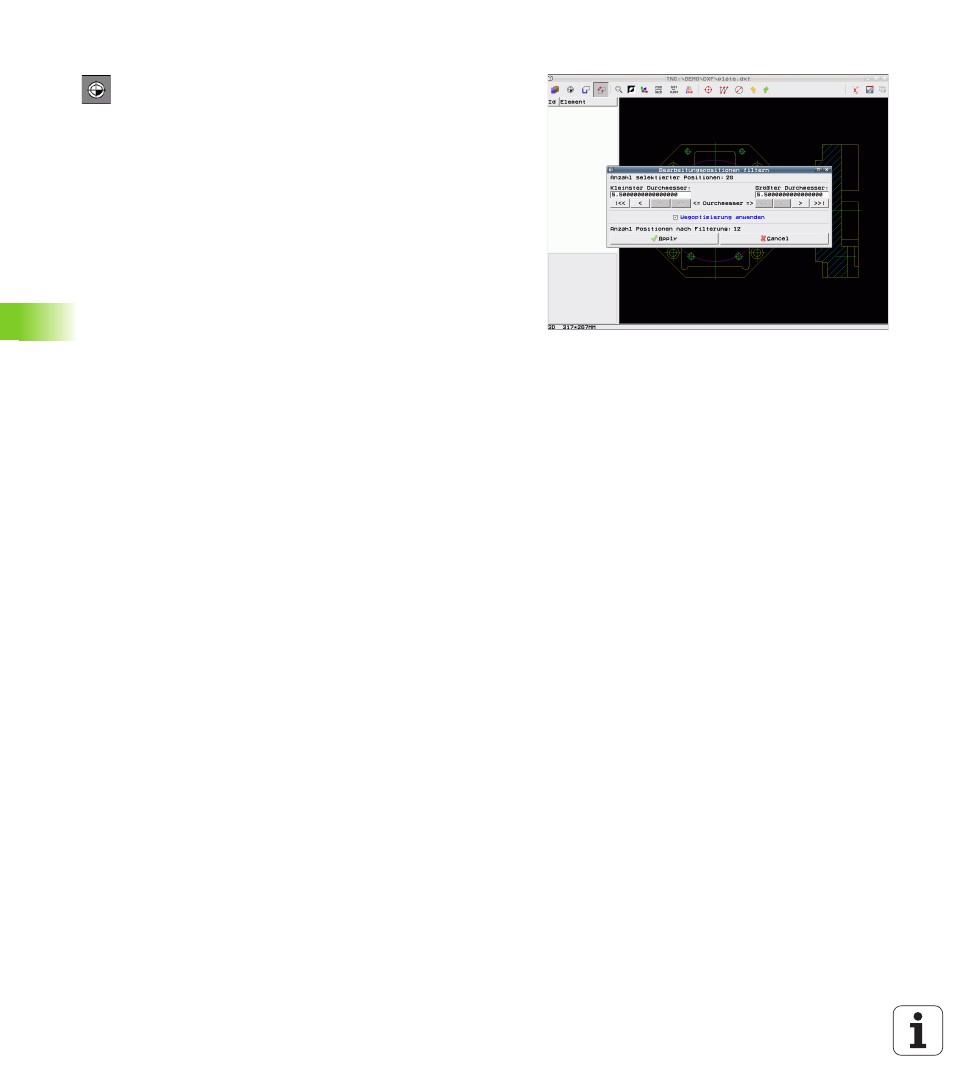

Schnellanwahl von Bohrpositionen über Mouse-Bereich
Modus zum Selektieren von Bearbeitungsposition
wählen: Die TNC blendet die im linken Fenster
angezeigten Layer aus und das rechte Fenster ist für
die Positionsauswahl aktiv
Shift-Taste auf der Tastatur drücken und mit der linken
Mouse-Taste einen Bereich aufziehen, in dem die
TNC alle enthaltenen Kreismittelpunkte als
Bohrpositionen übernehmen soll: Die TNC blendet
ein Fenster ein, in dem Sie die Bohrungen nach ihrer
Größe filtern können
Filtereinstellungen setzen (siehe „Filtereinstellungen”
auf Seite 292) und mit Schaltfläche Anwenden
bestätigen: Die TNC übernimmt die gewählten
Positionen ins linke Fenster (anzeigen eines Punkt-
Symbols)
Bei Bedarf können Sie bereits selektierte Elemente
wieder deselektieren, indem Sie nochmal einen
Bereich aufziehen, jedoch zusätzlich die Taste CTRL
gedrückt halten
