HEIDENHAIN iTNC 530 613
14.9 Bezugspunkt-Setz
en mit T
a
stsyst
em
Ecke als Bezugspunkt – Punkte übernehmen, die
für Grunddrehung angetastet wurden
 Antastfunktion wählen: Softkey ANTASTEN P drücken
 Antastpunkte aus Grunddrehung ? : Taste ENT
drücken, um die Koordinaten der Antastpunkte zu
übernehmen
 Tastsystem in die Nähe des ersten Antastpunkts auf
der Werkstück-Kante positionieren, die für die
Grunddrehung nicht angetastet wurde
 Antastrichtung wählen: Über Softkey wählen
 Antasten: NC-Start-Taste drücken
 Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
 Antasten: NC-Start-Taste drücken
 Bezugspunkt : Beide Koordinaten des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite
600, oder siehe „Messwerte aus den Tastsystem-
Zyklen in die Bezugspunkt-Tabelle schreiben”, Seite
601, oder siehe „Messwerte in der Paletten-
Beugspunkt-Tabelle speichern”, Seite 602)
 Antast-Funktion beenden: Taste END drücken

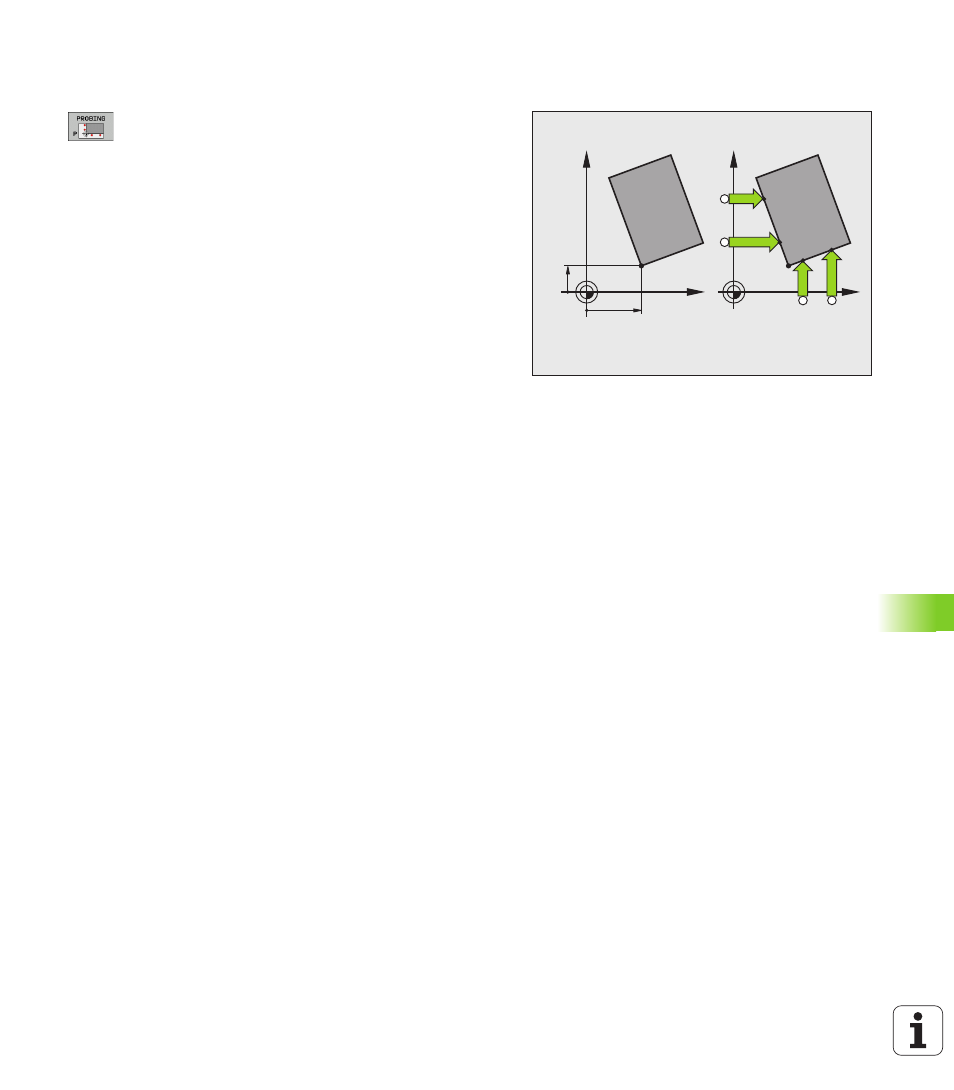

Ecke als Bezugspunkt – Punkte nicht
übernehmen, die für Grunddrehung angetastet
wurden
 Antastfunktion wählen: Softkey ANTASTEN P drücken
 Antastpunkte aus Grunddrehung ? : Mit Taste NO ENT verneinen
(Dialogfrage erscheint nur, wenn Sie zuvor eine Grunddrehung
durchgeführt haben)
 Beide Werkstück-Kanten je zweimal antasten
 Bezugspunkt : Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben”, Seite 600, oder siehe „Messwerte
aus den Tastsystem-Zyklen in die Bezugspunkt-Tabelle schreiben”,
Seite 601, oder siehe „Messwerte in der Paletten-Beugspunkt-
Tabelle speichern”, Seite 602)
 Antast-Funktion beenden: Taste END drücken
P
X=?
Y=?
X
Y
P
X
Y
