428 Programmieren: Sonderfunktionen
1
1
.4 W
e
rk
z
e
ugträg
e
r-
V
e
rw
alt
ung (Sof
tw
ar
e-Option DCM)
Werkzeugträger parametrisieren:
ToolHolderWizard

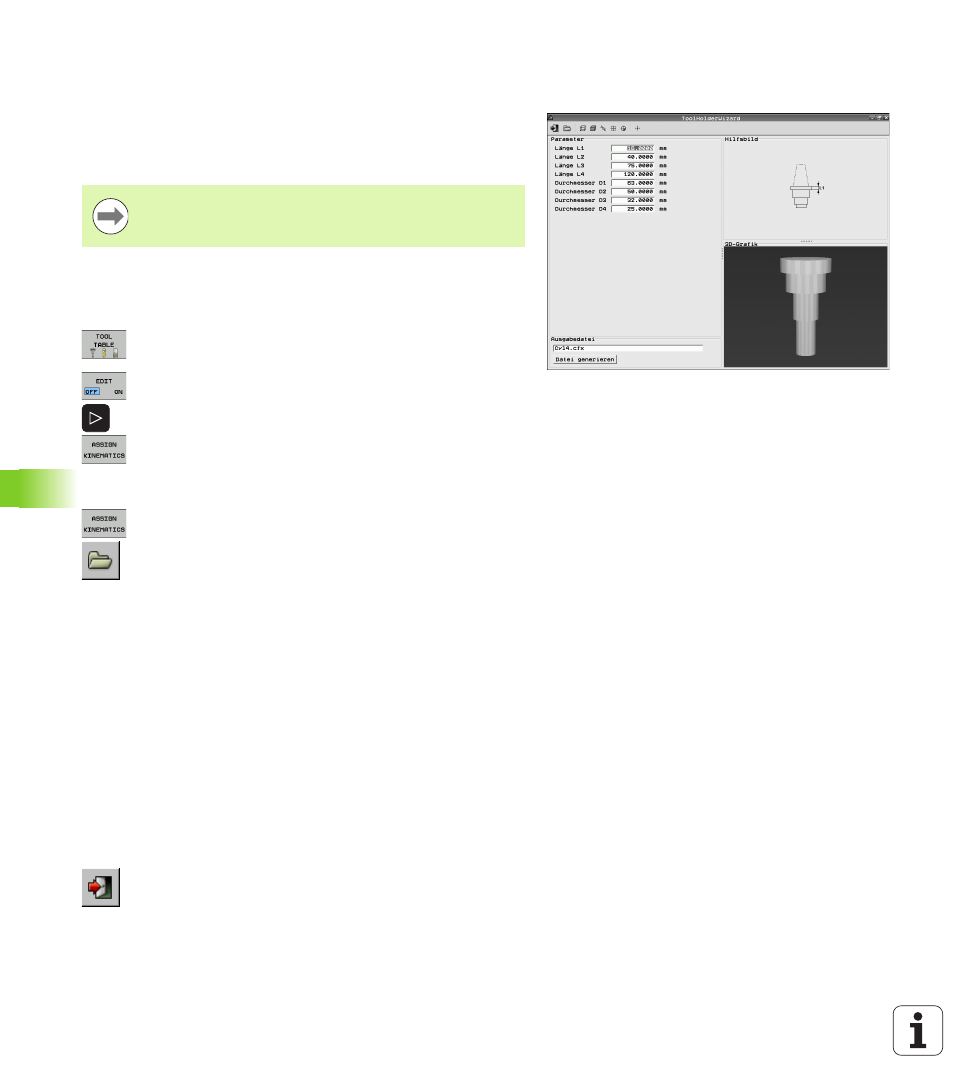

Mit dem ToolHolderWizard erstellen Sie aus einer Werkzeugträger-
Vorlage einen Werkzeugträger mit exakten Abmessungen. Vorlagen
dafür stellt HEIDENHAIN zur Verfügung, ggf. erhalten Sie
Werkzeugträger-Vorlagen auch von Ihrem Maschinenhersteller.
Um einem Werkzeug eine Trägerkinematik zuzuweisen, gehen Sie
wie folgt vor:
 Beliebige Maschinen-Betriebsart wählen
 Werkzeug-Tabelle wählen: Softkey WERKZEUG
TABELLE drücken
 Softkey EDITIEREN auf „EIN“ setzen
 Letzte Softkeyleiste wählen
 Liste der verfügbaren Kinematik einblenden: Die TNC
zeigt alle Trägerkinematiken (.TAB-Dateien) und alle
bereits von Ihnen parametrisierten Werkzeugträger-
Kinematiken (.CFX-Dateien) an
 ToolHolderWizard aufrufen
 Werkzeugträger-Vorlage wählen: Die TNC öffnet das
Fenster zur Auswahl einer Werkzeugträger-Vorlage
(Dateien mit Dateiendung CFT)
 Mit der Mouse die Werkzeugträger-Vorlage wählen,
die Sie parametrisieren wollen, mit Taste Öffnen
bestätigen
 Alle im linken Fenster dargestellten Parameter
eingeben, Cursor mit Pfeiltasten auf das nächste
Eingabefeld bewegen. Die TNC aktualisiert nach der
Werteingabe die 3D-Ansicht des Werkzeugträgers im
Fenster rechts unten. Sofern verfügbar, zeigt die TNC
im Fenster rechts oben ein Hilfsbild an, dass den
einzugebenden Parameter grafisch darstellt
 Name des parametrisierten Werkzeugträgers im
Eingabefeld Ausgabedatei eingeben und mit
Schaltfläche Datei generieren bestätigen. Die
Eingabe einer Dateiendung (CFX für parametrisierte
Spannmittel) ist nicht erforderlich
 ToolHolderWizard beenden
ToolHolderWizard bedienen
Die Bedienung des ToolHolderWizard ist identisch mit der Bedienung
des FixtureWizards: (siehe „FixtureWizard bedienen” auf Seite 419).
Bevor Sie den ToolHolderWizard starten, müssen Sie die
zu parametrisierende Werkzeugträger-Vorlage auf die TNC
kopiert haben!
