12.2 Die PLANE-Funktion: Schwenken
der Bearbeitungsebene
(Software-Option 1)
Einführung
Mit der PLANE-Funktion (engl. plane = Ebene) steht Ihnen eine
leistungsfähige Funktion zur Verfügung, mit der Sie auf
unterschiedliche Weisen geschwenkte Bearbeitungsebenen
definieren können.
Alle in der TNC verfügbaren PLANE-Funktionen beschreiben die
gewünschte Bearbeitungsebene unabhängig von den Drehachsen,
die tatsächlich an Ihrer Maschine vorhanden sind. Folgende
Möglichkeiten stehen zur Verfügung:
Die Funktionen zum Schwenken der Bearbeitungsebene
müssen von Ihrem Maschinenhersteller freigegeben sein!
Alle PLANE-Funktionen, mit Ausnahme von PLANE AXIAL,
können Sie nur mit Werkzeug-Achse Z anwenden.
Die PLANE-Funktion können Sie grundsätzlich nur an
Maschinen einsetzen, die über mindestens zwei
Drehachsen (Tisch oder/und Kopf) verfügen. Ausnahme:
Die Funktion PLANE AXIAL können Sie auch dann
verwenden, wenn an Ihrer Maschine nur eine einzelne
Drehachse vorhanden bzw. aktiv ist.

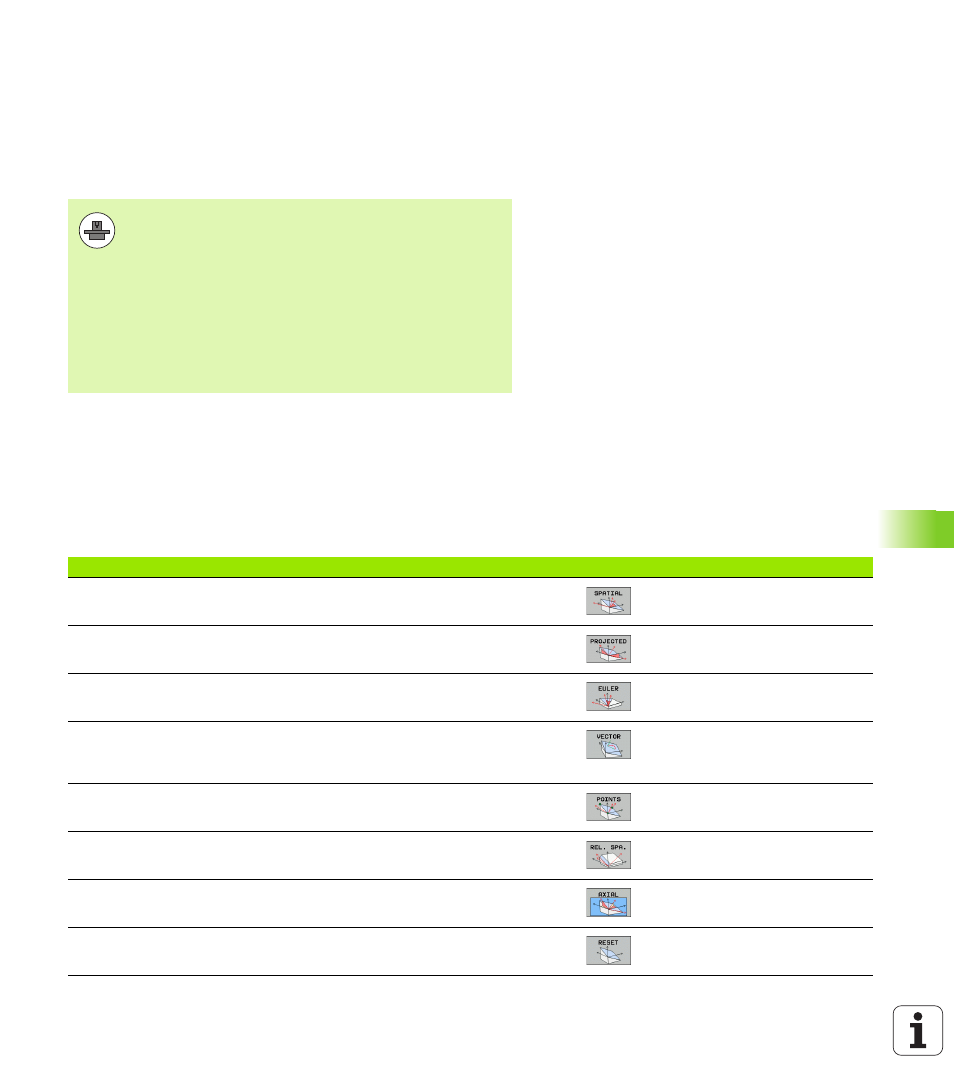

Funktion Erforderliche Parameter Softkey Seite
SPATIAL Drei Raumwinkel SPA, SPB, SPC Seite 495
PROJECTED Zwei Projektionswinkel PROPR und PROMIN sowie ein
Rotationswinkel ROT Seite 497
EULER Drei Eulerwinkel Präzession (EULPR), Nutation
(EULNU) und Rotation (EULROT), Seite 499
VECTOR Normalenvektor zur Definition der Ebene und
Basisvektor zur Definition der Richtung der
geschwenkten X-Achse Seite 501
POINTS Koordinaten von drei beliebigen Punkten der zu
schwenkenden Ebene Seite 503
RELATIV Einzelner, inkremental wirkender Raumwinkel Seite 505
AXIAL Bis zu drei absolute oder inkrementale Achswinkel
A
, B, C
Seite 506
RESET PLANE-Funktion rücksetzen Seite 494
