508 Programmieren: Mehrachsbearbeitung
12.2 Die PLANE-F
unktion: Sc
hw
enk
e
n der Bearbeit
ungsebene (Sof
tw
ar
e-
Option 1)
Positionierverhalten der PLANE-Funktion
festlegen
Übersicht
Unabhängig davon, welche PLANE-Funktion Sie verwenden um die
geschwenkte Bearbeitungsebene zu definieren, stehen folgende
Funktionen zum Positionierverhalten immer zur Verfügung:
 Automatisches Einschwenken
 Auswahl von alternativen Schwenkmöglichkeiten
 Auswahl der Transformationsart

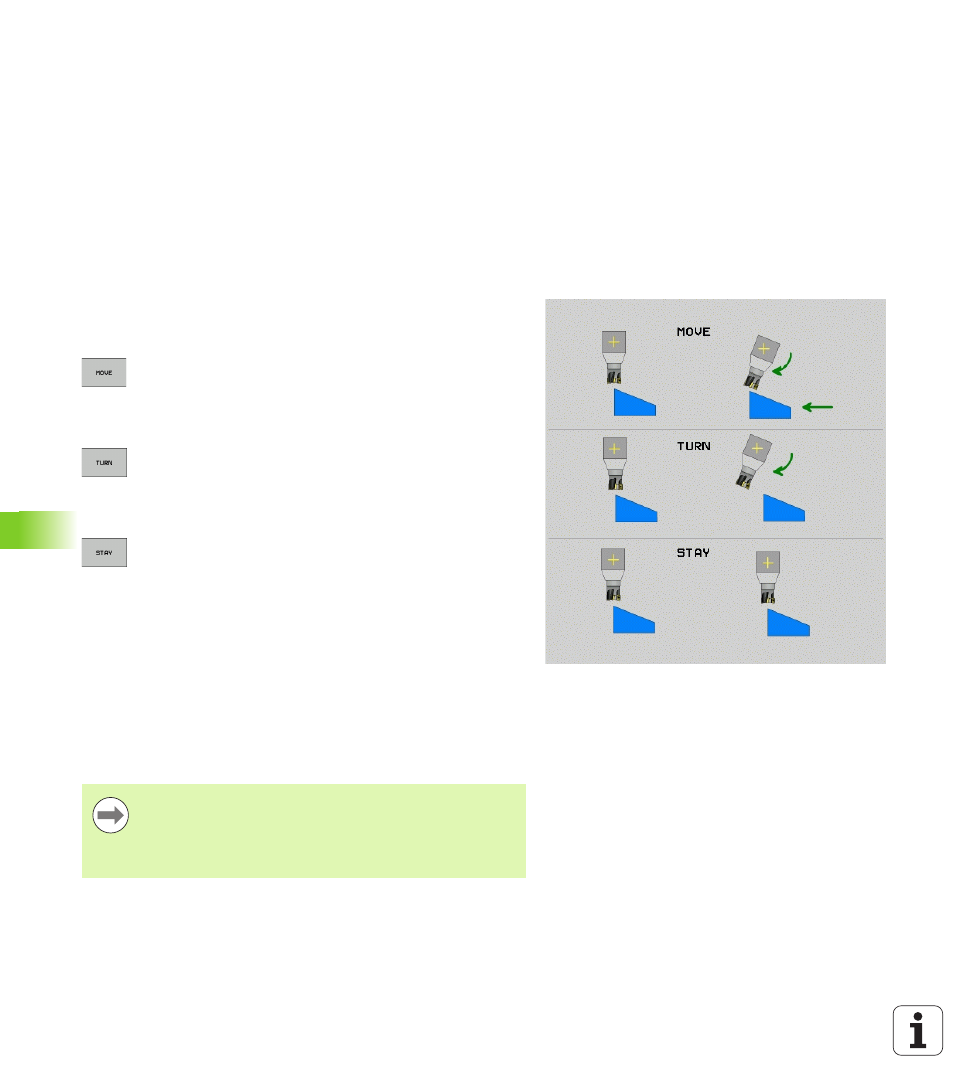

Automatisches Einschwenken: MOVE/TURN/STAY (Eingabe
zwingend erforderlich)
Nachdem Sie alle Parameter zur Ebenendefinition eingegeben haben,
müssen Sie festlegen, wie die Drehachsen auf die berechneten
Achswerte eingeschwenkt werden sollen:
 Die PLANE-Funktion soll die Drehachsen automatisch
auf die berechneten Achswerte einschwenken,
wobei sich die Relativposition zwischen Werkstück
und Werkzeug nicht verändert. Die TNC führt eine
Ausgleichsbewegung in den Linearachsen aus
 Die PLANE-Funktion soll die Drehachsen automatisch
auf die berechneten Achswerte einschwenken,
wobei die TNC nur die Drehachsen positioniert. Die
TNC führt keine Ausgleichsbewegung in den
Linearachsen aus
 Sie schwenken die Drehachsen in einem
nachfolgenden, separaten Positioniersatz ein
Wenn Sie die Option MOVE (PLANE-Funktion soll automatisch mit
Ausgleichsbewegung einschwenken) gewählt haben, sind noch die
zwei nachfolgend erklärten Parameter Abstand Drehpunkt von WZ-
Spitze
und Vorschub? F= zu definieren.
Wenn Sie die Option TURN (PLANE-Funktion soll automatisch ohne
Ausgleichsbewegung einschwenken) gewählt haben, sind noch die
nachfolgend erklärten Parameter Rückzugslänge MB und Vorschub? F=
zu definieren.
Alternativ zu einem direkt per Zahlenwert definierten Vorschub F,
können Sie die Einschwenkbewegung auch mit FMAX (Eilgang) oder
FAUTO
(Vorschub aus TOOL CALL-Satz) ausführen lassen.
Wenn Sie die Funktion PLANE AXIAL in Verbindung mit STAY
verwenden, dann müssen Sie die Drehachsen in einem
separaten Positioniersatz nach der PLANE-Funktion
einschwenken (siehe „Drehachsen in einem separaten
Satz einschwenken” auf Seite 510).
