282 Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
1 DXF
-D
a
te
ien v
e
ra
rbeit
e
n (Sof
tw
ar
e-Option)

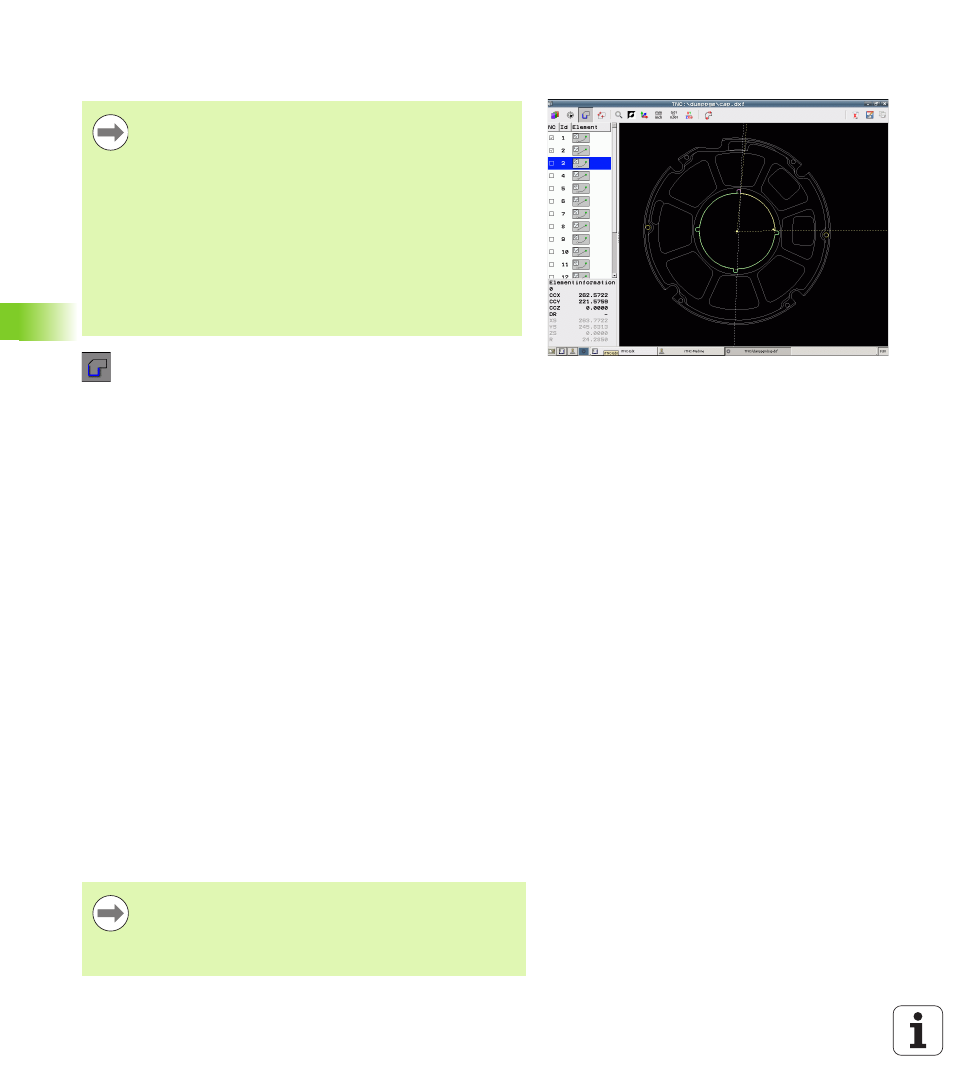

Kontur wählen und speichern
 Modus zum Selektieren der Kontur wählen: Die TNC
blendet die im linken Fenster angezeigten Layer aus
und das rechte Fenster ist für die Konturauswahl aktiv
 Um ein Konturelement zu wählen: Mit dem
Mousezeiger über das zu wählende Konturelement
fahren: Die TNC stellt per Pfeil die aktuelle
Umlaufrichtung dar, die Sie durch ändern der
Mouseposition auf dem Konturelement ändern
können. Mit der linken Mouse-Taste auf das
gewünschten Konturelement klicken. Die TNC stellt
das ausgewählte Konturelement blau dar. Gleichzeitig
zeigt die TNC das gewählte Element mit einem
Symbol (Kreis oder Gerade) im linken Fenster an.
Wenn weitere Konturelemente in der gewählten
Umlaufrichtung eindeutig selektierbar sind, dann
kennzeichnet die TNC diese Elemente grün. Durch
Klicken auf das letzte grüne Element übernehmen Sie
alle Elemente in das Konturprogramm. Im linken
Fenster zeigt die TNC alle selektierten
Konturelemente an. Noch grün markierte Elemente
zeigt die TNC ohne Häkchen in der Spalte NC an.
Solche Elemente speichert die TNC nicht in das
Konturprogramm. Sie können markierte Elemente
auch durch Anklicken im linken Fenster in das
Konturprogramm übernehmen
 Bei Bedarf können Sie bereits selektierte Elemente
wieder deselektieren, indem Sie das Element im
rechten Fenster erneut anklicken, jedoch zusätzlich
die Taste CTRL gedrückt halten. Durch Klick auf das
Papierkorb-Symbol können Sie alle selektierten
Elemente deselektieren
Um eine Kontur wählen zu können, müssen Sie das
Touch-Pad auf der TNC-Tastatur oder eine über USB
angeschlossene Mouse verwenden.
Wenn Sie das Kontur-Programm nicht in der Betriebsart
smarT.NC
verwenden, dann müssen Sie die
Umlaufrichtung bei der Konturauswahl so festlegen, dass
sie mit der gewünschten Bearbeitungsrichtung
übereinstimmt.
Wählen Sie das erste Konturelement so aus, dass ein
kollisionsfreies Anfahren möglich ist.
Sollten die Konturelemente sehr dicht aufeinander liegen,
Zoom-Funktion nutzen.
Wenn Sie Poly-Linien selektiert haben, dann zeigt die TNC
im linken Fenster eine zweistufige Id-Nummer an. Die
erste Nummer ist die fortlaufende Konturelement-
Nummer, die zweite Nummer ist die aus der DXF-Datei
stammende Elementnummer der jeweiligen Poly-Linie.
