14.9 Bezugspunkt-Setz
en mit T
a
stsyst
em

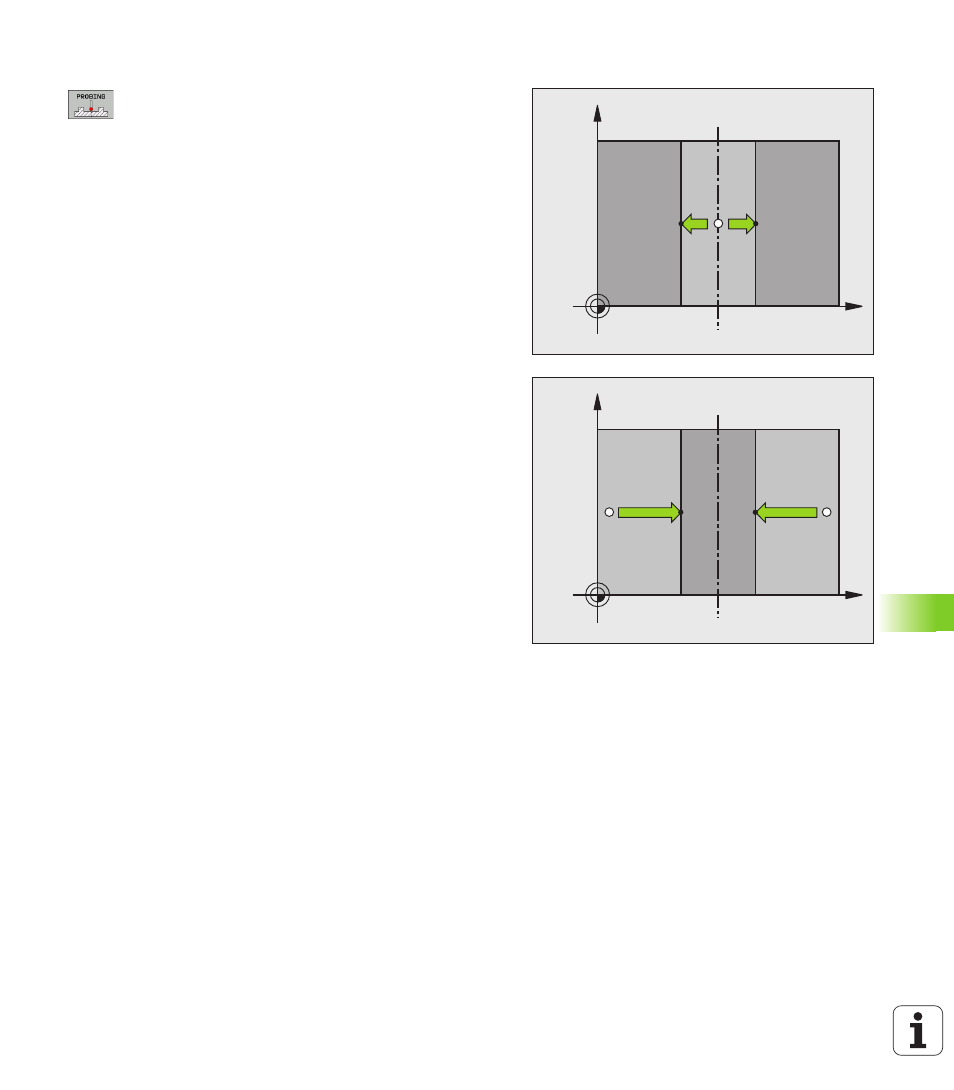

Mittelachse als Bezugspunkt
Antastfunktion wählen: Softkey ANTASTEN drücken
Tastsystem in die Nähe des ersten Antastpunkts
positionieren
Antastrichtung über Softkey wählen
Antasten: NC-Start-Taste drücken
Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
Antasten: NC-Start-Taste drücken
Bezugspunkt
: Koordinate des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Wert in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite
600, oder siehe „Messwerte aus den Tastsystem-
Zyklen in die Bezugspunkt-Tabelle schreiben”, Seite
601, oder siehe „Messwerte in der Paletten-
Beugspunkt-Tabelle speichern”, Seite 602)
Antast-Funktion beenden: Taste END drücken
X
Y
X+
X
X
Y
X
X+
