Seite 10
- 10 -

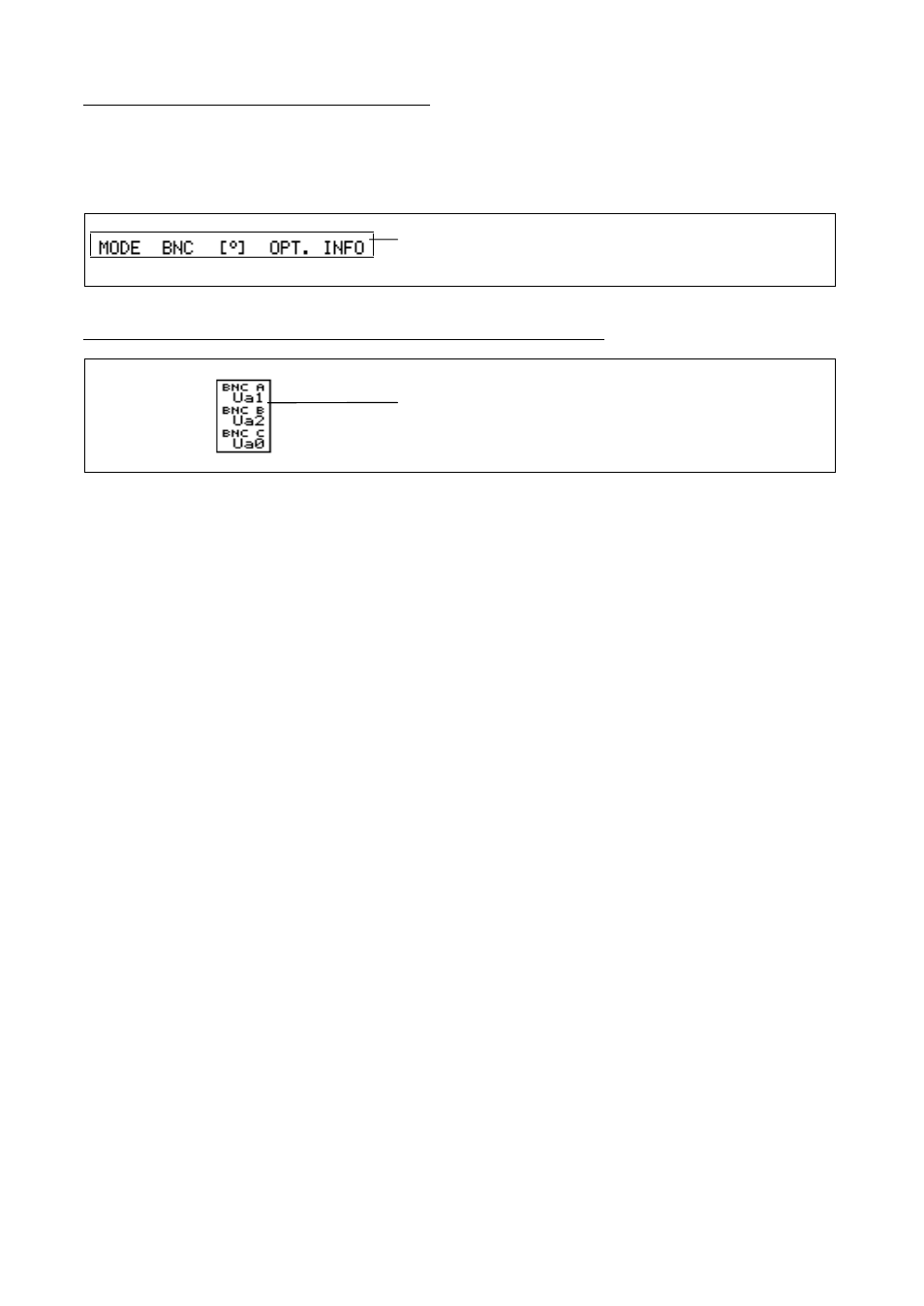

e): Softkeyleiste für die Bedienung des PWM 8:
Aufgrund der Softkeyleiste ist die Bedienung des Gerätes einfach. Die Softkeyleiste konfiguriert sich
automatisch nach den momentanen Möglichkeiten.
Als Beispiel die Softkeyleiste nach dem Einschalten:
Grundeinstellungs-Softkeyleiste
f): Anzeigefeld für die aktuelle Belegung der BNC-Buchsen A, B und C:
Die Messgeräte-Signale, die momentan auf die drei BNC-
Buchsen BNC A, B und C geschaltet sind, werden in diesem
Feld angezeigt.
2.8 Display-Kontrasteinstellung
Der Kontrast des LC-Displays kann bei PWM 8 mit der Id.Nr. 309 956-X2 von außen eingestellt werden. Der
Trimmer zur Kontrasteinstellung befindet sich neben der BNC-Buchse C. Zur Einstellung ist ein
Abgleichschraubenzieher notwendig. Beim PWM 8 mit der Id.Nr. 309 956-X1 ist die Kontrasteinstellung nur
intern möglich.
