13.3 Adapter-Stecker für ERN 1387

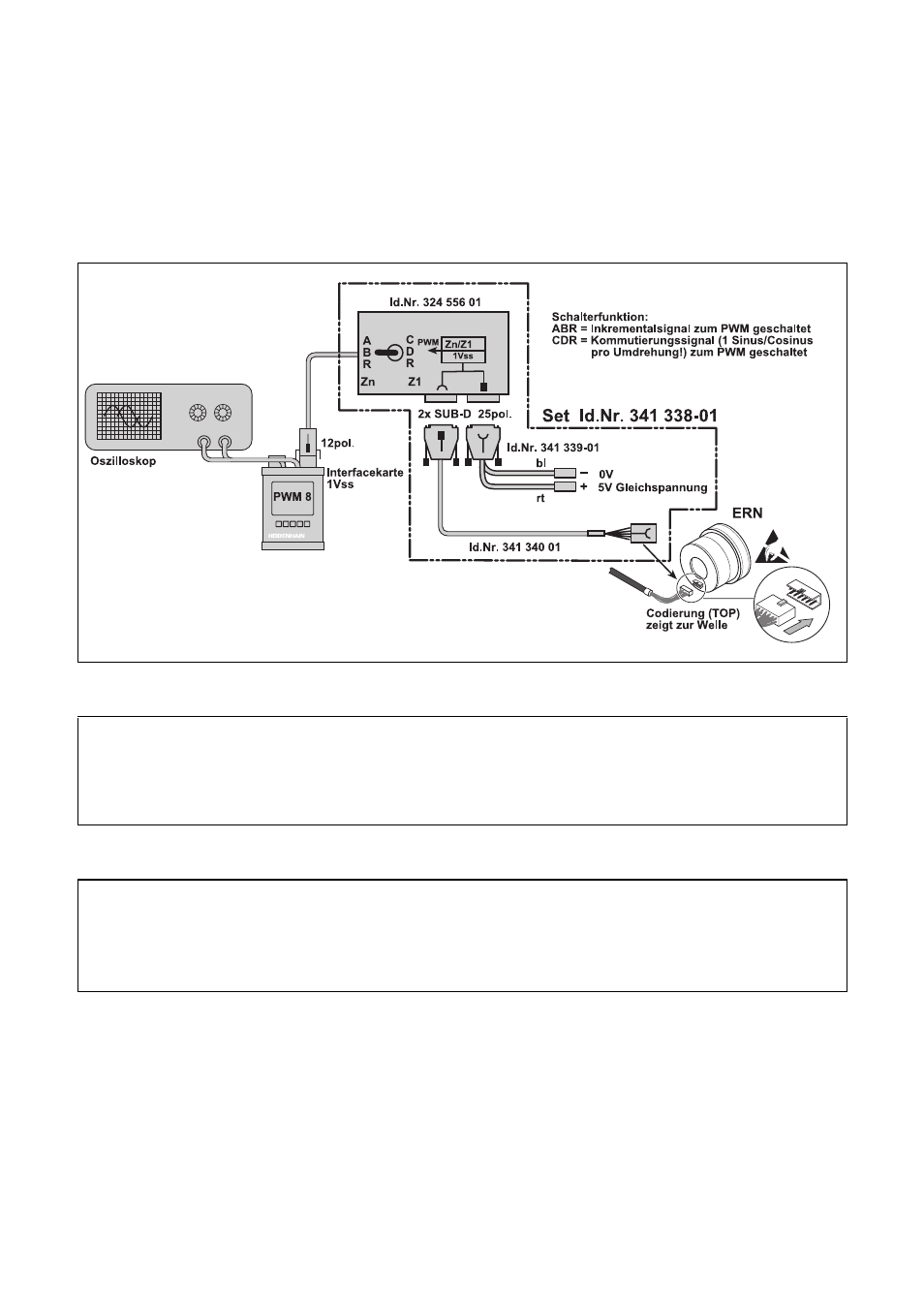

Prüfadapterset für Drehgeber mit analogen Kommutierungssignalen
(z.B. ERN 1387 mit Inkrementalspur Zn und Kommutierungsspur Z1)
Überprüfung des ERN 1387 ohne Folgeelektronik!
Adapterset Id.Nr. 341 338-01
TO
P
HINWEIS:
Wird der ERN ohne Folgeelektronik überprüft, muss am PWM 8 der Abschlusswiderstand
abgeschaltet
werden.
Siehe PWM 8 Betriebsanleitung Id.Nr. 312 737 91 S.13 Softkey-Optionen.
Die
Abschlusswiderstände sind im SUB-D-Stecker Id.Nr. 341 339 01 integriert!
ACHTUNG
:
Soll der ERN ohne Folgeelektronik (NC) überprüft werden, muss immer
das Adapterkabel Id.Nr. 341 340 01 (siehe Grafik) verwendet werden!
Die am Antrieb verwendete 17pol. Winkelflanschdose kann
unterschiedliche Belegungen aufweisen!
