- 16 -
Löschen des UNIVERSALZÄHLERs:
Der UNIVERSALZÄHLER wird durch nochmalige Betätigung des Softkeys gelöscht.
Frequenzzähler:
Der Frequenzzähler arbeitet bis zu einer Frequenz von 2 MHz.
Die Frequenz wird vom Inkremental-Signal1 abgeleitet.
4.3 PWM 8 MODE: IMPULSZAHL ERMITTELN mit Frequenzanzeige
Der MODE IMPULSZAHL ERMITTELN ist speziell für Drehgeber zur Strichzahl-Ermittlung geeignet.
Der Parameter P5: FLANKEN AUSWERTUNG wird dabei automatisch auf 1-fach und der
Parameter P6: ZÄHLWEISE auf 0-1-2 geschaltet!

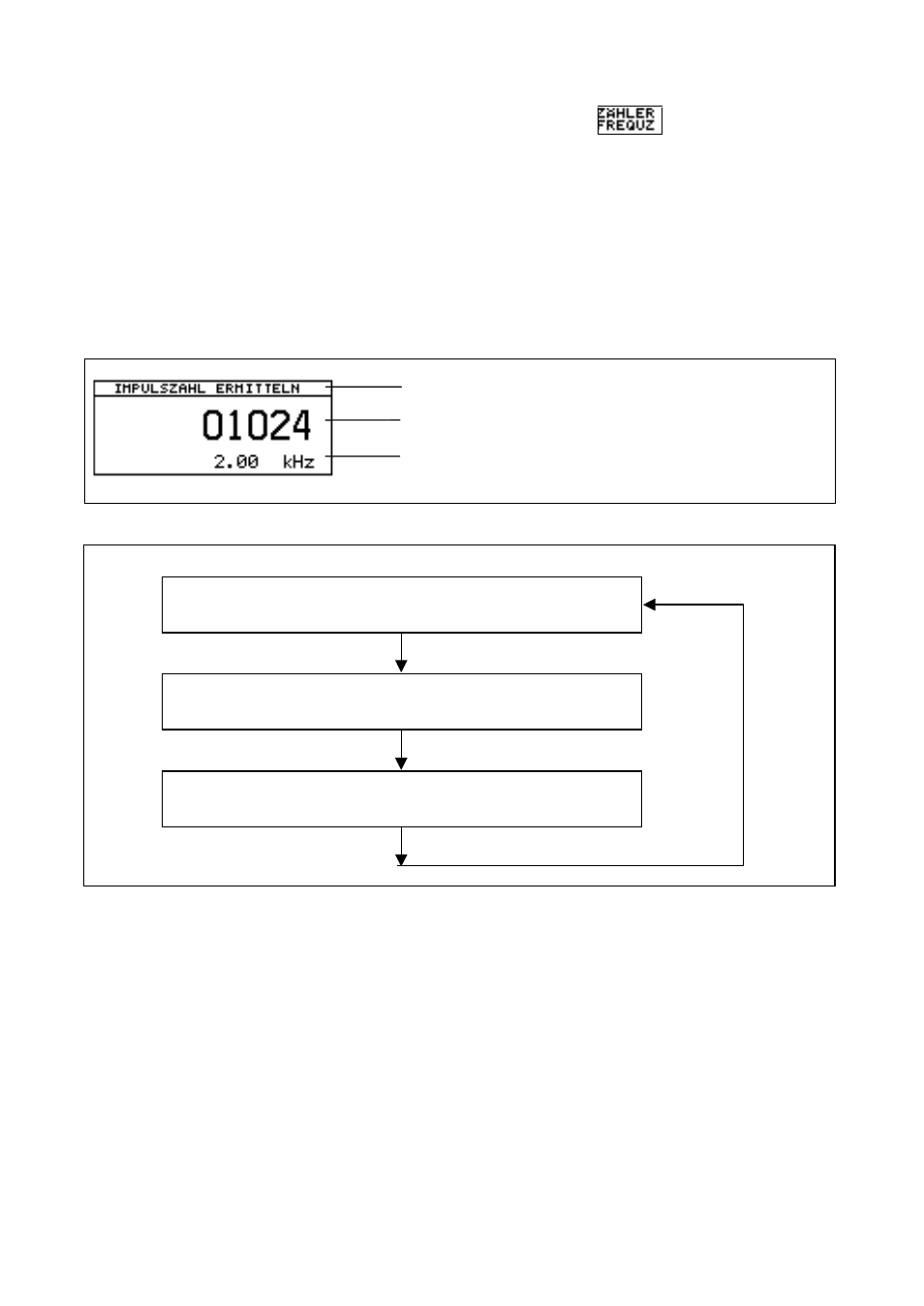

MODE IMPULSZAHL ERMITTELN
Impulszahl (Strichzahl)
Frequenzanzeige
Ablauf der Impulszahlermittlung
Nach jedem Aufruf von "IMPULSZAHL ERMITTELN" wird der Impulszahl-Zähler zurückgesetzt, d.h. das
nächste Referenzsignal startet den Zähler, das übernächste stoppt ihn. Dies kann z.B. gezielt bei
Messgeräten mit abstandscodierten Referenzimpulsen eingesetzt werden.
Erstes Referenzsignal startet den Impulszahl-Zähler
Pause ca. 1 Sekunde (= Anzeigezeit der ermittelten Impulszahl)
Display-Anzeige von Zwischenwerten der Impulszahl
Nächstes Referenzsignal stoppt den Impulszahl-Zähler
Display-Anzeige der ermittelten Impulszahl
