- 74 -

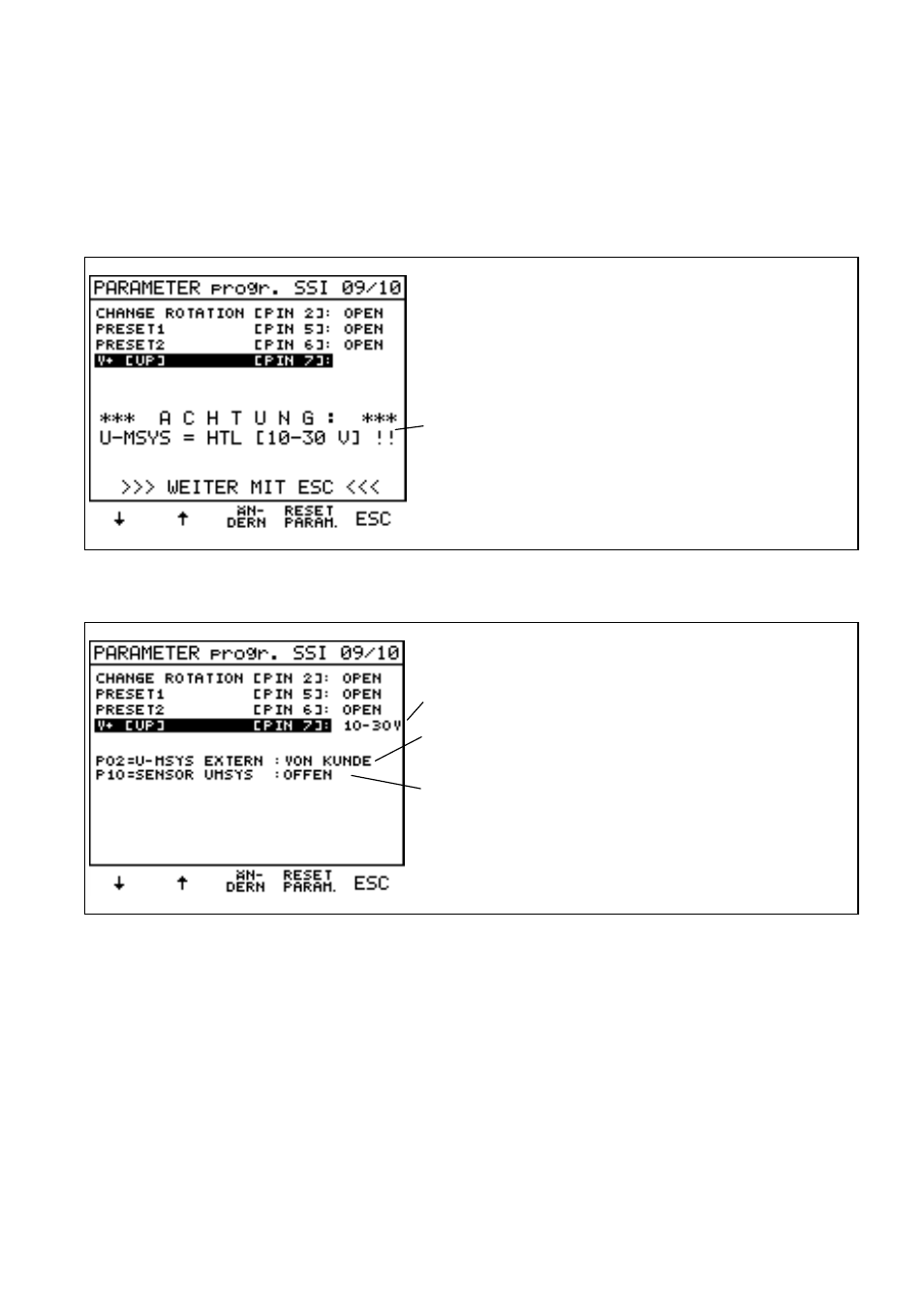

17.3.2 Umschalten der Messgeräteversorgung auf HTL
Die Messgeräte-Versorgungsspannung kann auf HTL (10 ... 30 V) umgeschaltet werden, wenn bei
angewähltem (invertiertem) Parameter „V+ [Up]“ die Softkey „ÄNDERN“ betätigt wird.
Zur Sicherheit wird noch ein Warnhinweis angezeigt, der mit der Softkey „ESC“ bestätigt werden muss.
Hinweis:
Nach einer Stromunterbrechung (Ausschalten PWM8) wird U_MSYS immer auf 5V eingestellt und muss bei
Bedarf durch den Anwender wieder auf HTL-Versorgung umgestellt werden!
Sicherheitshinweis!
Messgeräte-Versorgungsspannung ist auf HTL (10 ... 30 V)
geschaltet. Fälschlich angeschlossene TTL (5 V)-Messgeräte
würden in dieser Betriebsart zerstört!
Nach der Bestätigung des Sicherheitshinweises mit „ESC“ werden noch die Parametereinstellungen
angezeigt, die das PWM8 intern vornimmt:
HTL-Versorgung ist eingeschaltet
Die Messgeräteversorgung ist bei HTL nur extern
„VON KUNDE“ möglich
Die Sensorverbindung am Messgeräte-Eingang und am
Messgeräte-Ausgang der Interfaceplatine wird geöffnet,
damit kann die zusätzliche serielle Schnittstelle benutzt
werden.
Wird diese Parameterliste mit der Softkey „ESC“ verlassen, dann wird nochmals die Parameterliste für P1-
P10 angezeigt. Wie bei der HTL-Interfaceplatine üblich, sind auch hier die Parameter P2 und P3 nicht
vorhanden.
