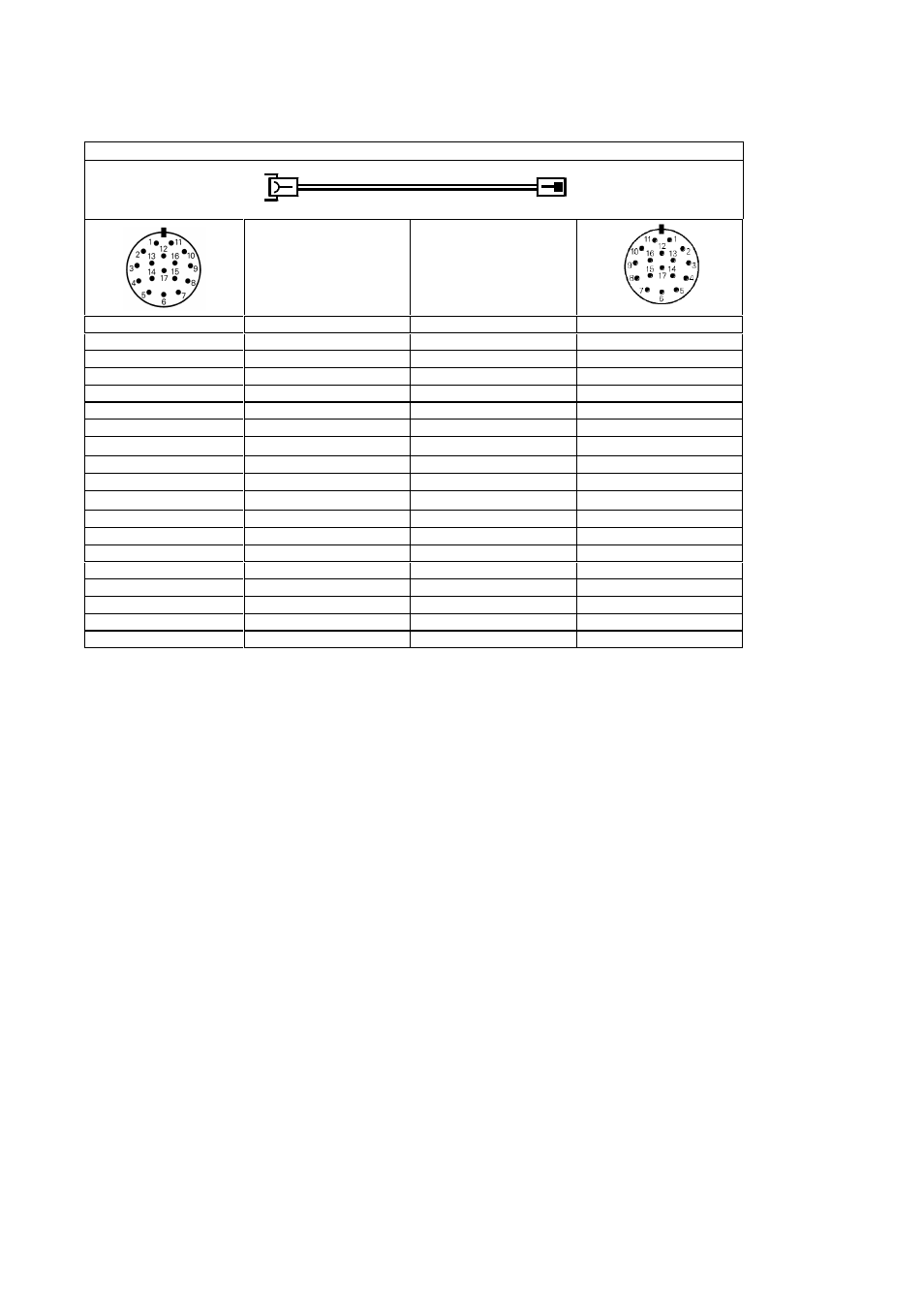

18.17 Adapterkabel 17/17pol.; PWM zu Motor (Mot.Enc.1 Vss)
Adapterkabel Id.Nr. 336847-xx
Signal Farbe
Stecker 17 pol. Buchse Kupplung 17 pol. Stift
PIN 1 A+ grün/schwarz PIN 1
PIN 2 A- gelb/schwarz PIN 2
PIN 3 R+ rot PIN 3
PIN 4
D- rosa PIN 4
PIN 5 C+ grün PIN 5
PIN 6 C- braun PIN 6
PIN 7 0V (U
N
) weiß/grün PIN 7
PIN 8 Temp+ gelb PIN 8
PIN 9 Temp- violett PIN 9
PIN 10 +V (U
P
) braun/grün PIN 10
PIN 11 B+ blau/schwarz PIN 11
PIN 12 B- rot/schwarz PIN 12
PIN 13 R- schwarz PIN 13
PIN 14 D+ grau PIN 14
PIN 15 0 V Sensor weiß PIN 15
PIN 16 +V Sensor blau PIN 16
PIN 17 Innenschirm (0V) - PIN 17
Steckergehäuse Außenschirm Außenschirm Steckergehäuse
