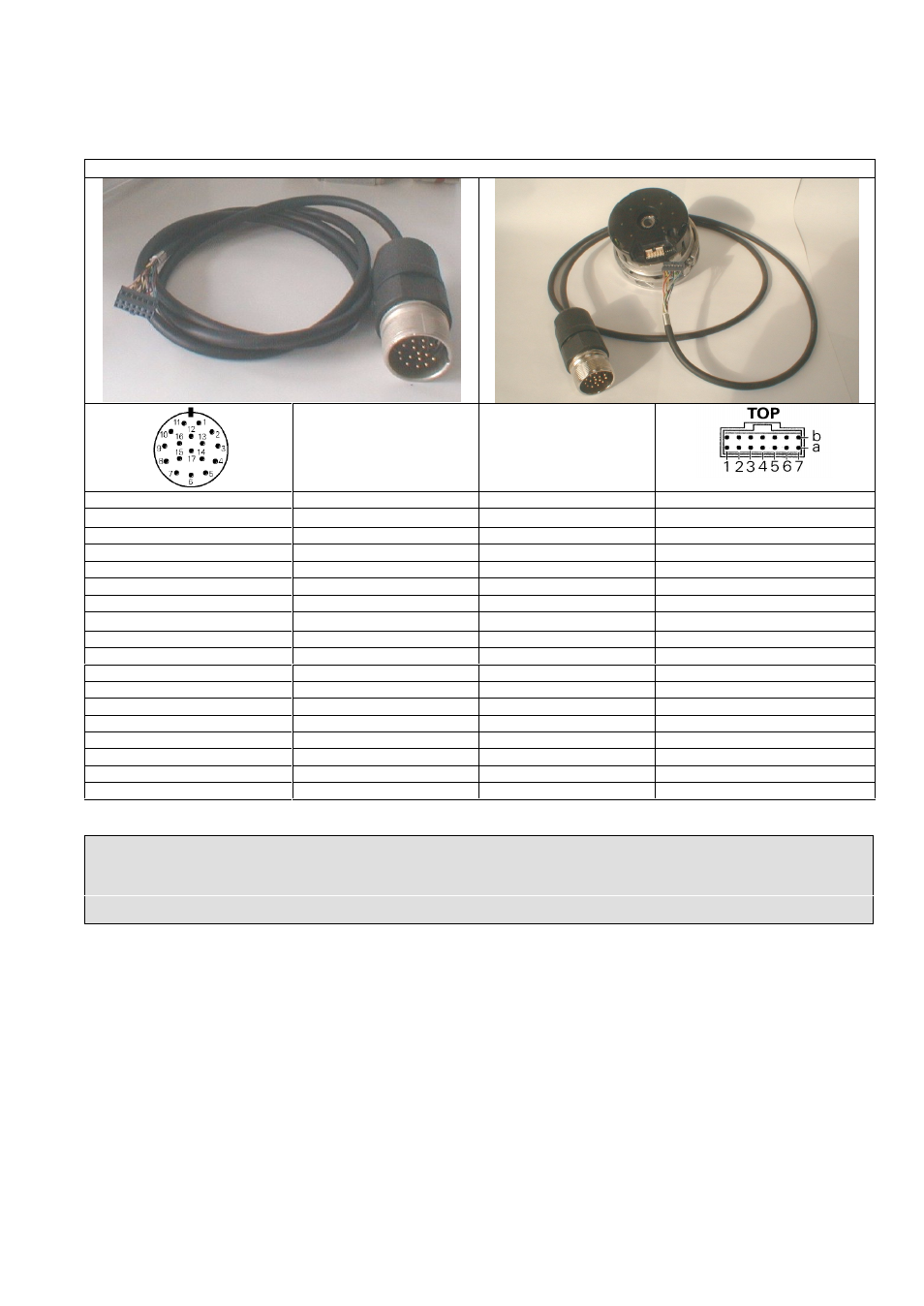

18.10.2 Adapterkabel mit 14 pol. Platinenstecker
z.B. ERN 1387 mit Inkrementalspur Zn und analoger Kommmutierungsspur Z1
Adapterkabel Id.Nr. 330980-xx / Zn/Z1
Signal
Farbe
Kupplung 17 pol. Stift
Platinenstecker 14 pol.
PIN 1
U
P
– Sensor
blau
7a
PIN 2
R-
schwarz
4a
PIN 3
R+
rot
4b
PIN 4
0V – Sensor
weiß 3a
PIN 5
Temp.+
grün -
PIN 6
Temp.-
braun
-
PIN 7
U
P
braun/grün 1b
PIN 8
D-
violett
6a
PIN 9
D+
gelb
2b
PIN 10
0V
weiß/grün 5b
PIN 11
Innenschirm
-
-
PIN 12
B+
blau/schwarz
3b
PIN 13
B-
rot/schwarz
5a
PIN 14
C+
grau
7b
PIN 15
A+
grün/schwarz 6b
PIN 16
A-
gelb/schwarz
2a
PIN 17
C-
rosa
1a
Achtung:
Dieses Kabel ist nicht für den Durchschleifbetrieb an der Maschine geeignet, da die Leitungen für die
Temperaturüberwachung fehlen!
Schirmung beachten!
