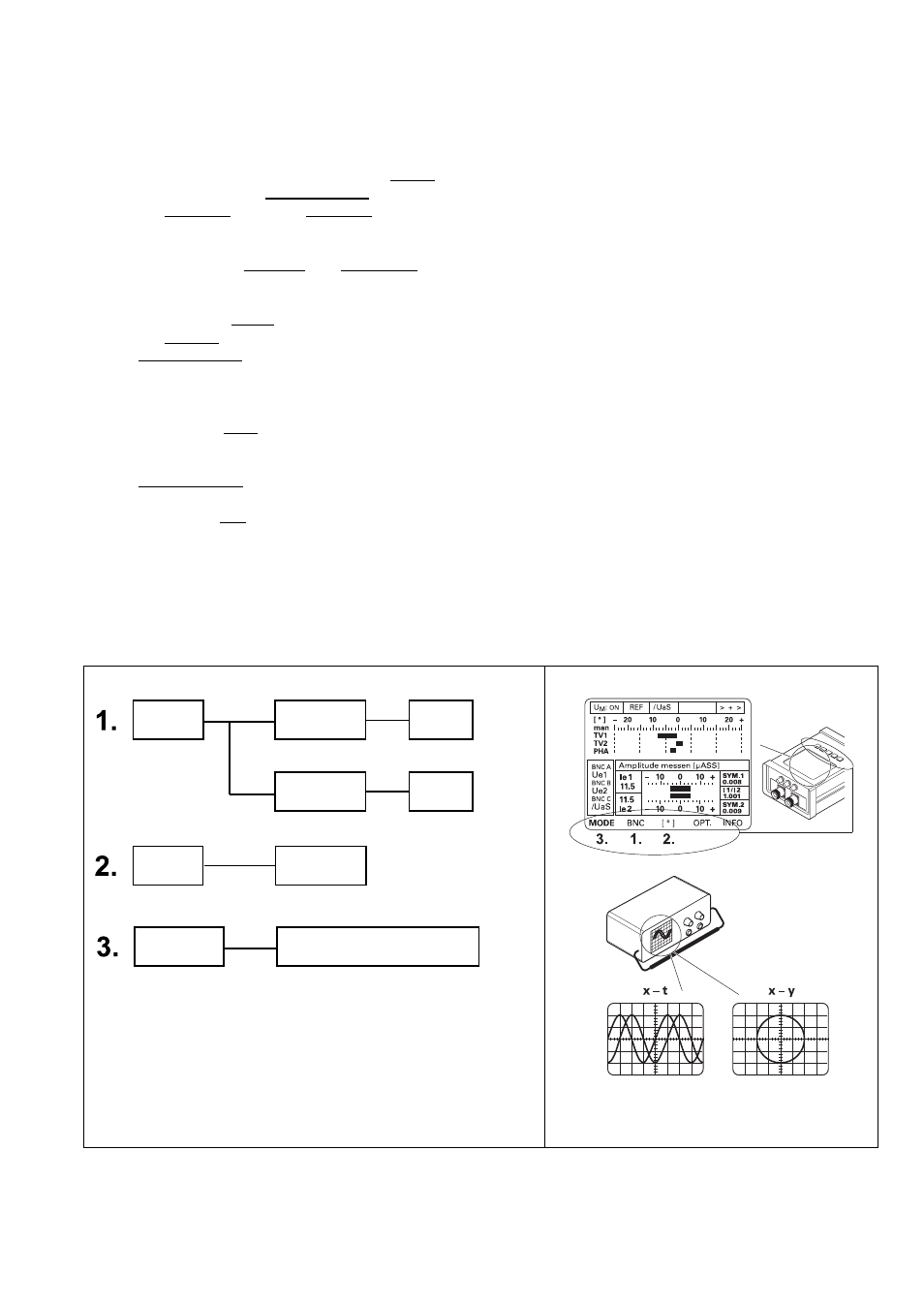

Seite 48: Mode amplitude [°] 25
- 48 -
Analoge Ausgangssignale (~ 11 µAss/1 Vss)
Oszilloskop wie beschrieben einstellen:
•
Vertikalablenkung
– Kanäle A und B in Chopper-Betrieb (CHOP) schalten.
– Ablenkkoeffizient
(Empfindlichkeit) der Kanäle A und B
auf 0,5 V/DIV (11µAss), 0,2 V/DIV (1Vss) einstellen
•
Horizontalablenkung
– Zeitkoeffizient
(Zeitbasis) auf 0,5 ms/DIV einstellen
•
Triggerung
– automatisch
(AUTO) triggern
– auf
Kanal
A triggern
– positive
Flanke triggern
•
Kalibrierung
– Eingangskopplungsschalter (AC/DC/GND) der Kanäle
A und B auf GND (
ç
oder 0) schalten
– Mit den Y-Positions-Potentiometer der Kanäle A und B
die Elektronen-Strahlen deckungsgleich in die
Bildschirmmitte verschieben (Bild)
– Eingangskopplungsschalter (AC/DC/GND) der Kanäle
A und B auf DC schalten
PWM 8-Einstellungen Analogsignale
* Interfaceplatine 1 Vss
Oszilloskop-Darstellung x - t oder x - y möglich
BNC
BNC A
Ue1
(A)*
BNC B
Ue2
(B)*
MODE
Amplitude
[°]
25°
