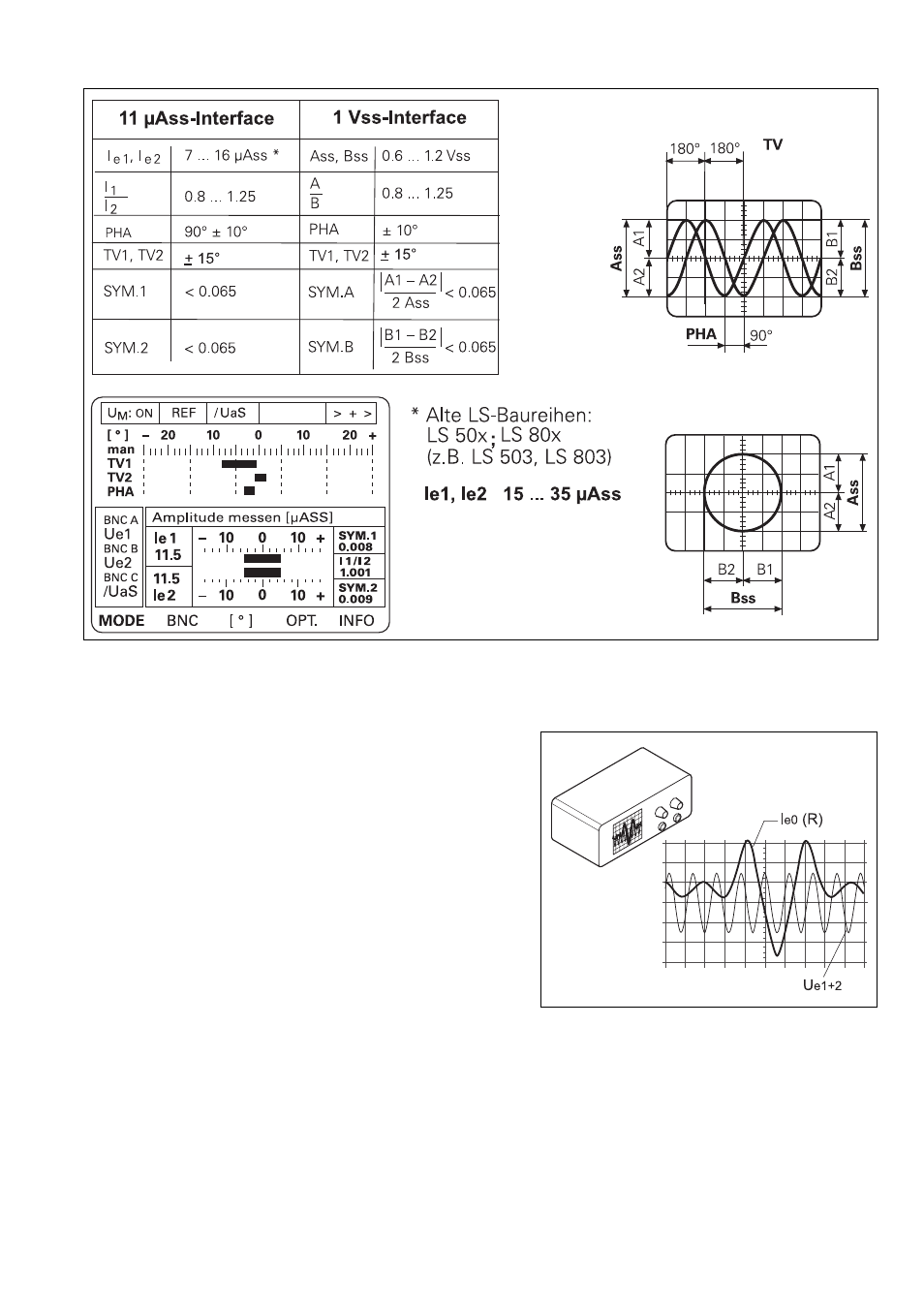

Referenzmarkensignal
Oszilloskop-Darstellung x - t
•
An der Oszilloskop-Grundeinstellung ist die
Trigger-Einstellung wie folgt zu ändern:
– auf
Kanal A triggern
– manuell triggern (AC oder DC)
– negative Flanke triggern
•
Die zu prüfende Referenzmarke
oszillierend („vorwärts“/„rückwärts“)
überfahren.
•
Am Oszilloskop, die Triggerschwelle
(LEVEL) mit dem Trigger- Potentiometer
so einstellen, bis das Referenzmarken-
Signal als „stehendes“ Bild auf dem
Bildschirm abgebildet wird.
Hinweis:
Die Darstellung Ue1+2 am Oszilloskop ist schematisch!
Die Amplitudenhöhe wird kleiner dargestellt!
