- 81 -
18.10 Adapterkabel für den Anschluss des PWM8 direkt am Platinenstecker des
Messgerätes
Soll das Messgerät bei unbekannter Kabelbaugruppe überprüft werden, muss zum Anschluss des
Messgerätes das Adapterkabel mit HEIDENHAIN-Verdrahtung direkt am Platinenstecker angeschlossen
werden!
Hinweis:
Die am Antrieb (Messgerät) vorhandene 17pol. Winkelflanschdose kann unterschiedliche Belegungen
aufweisen!

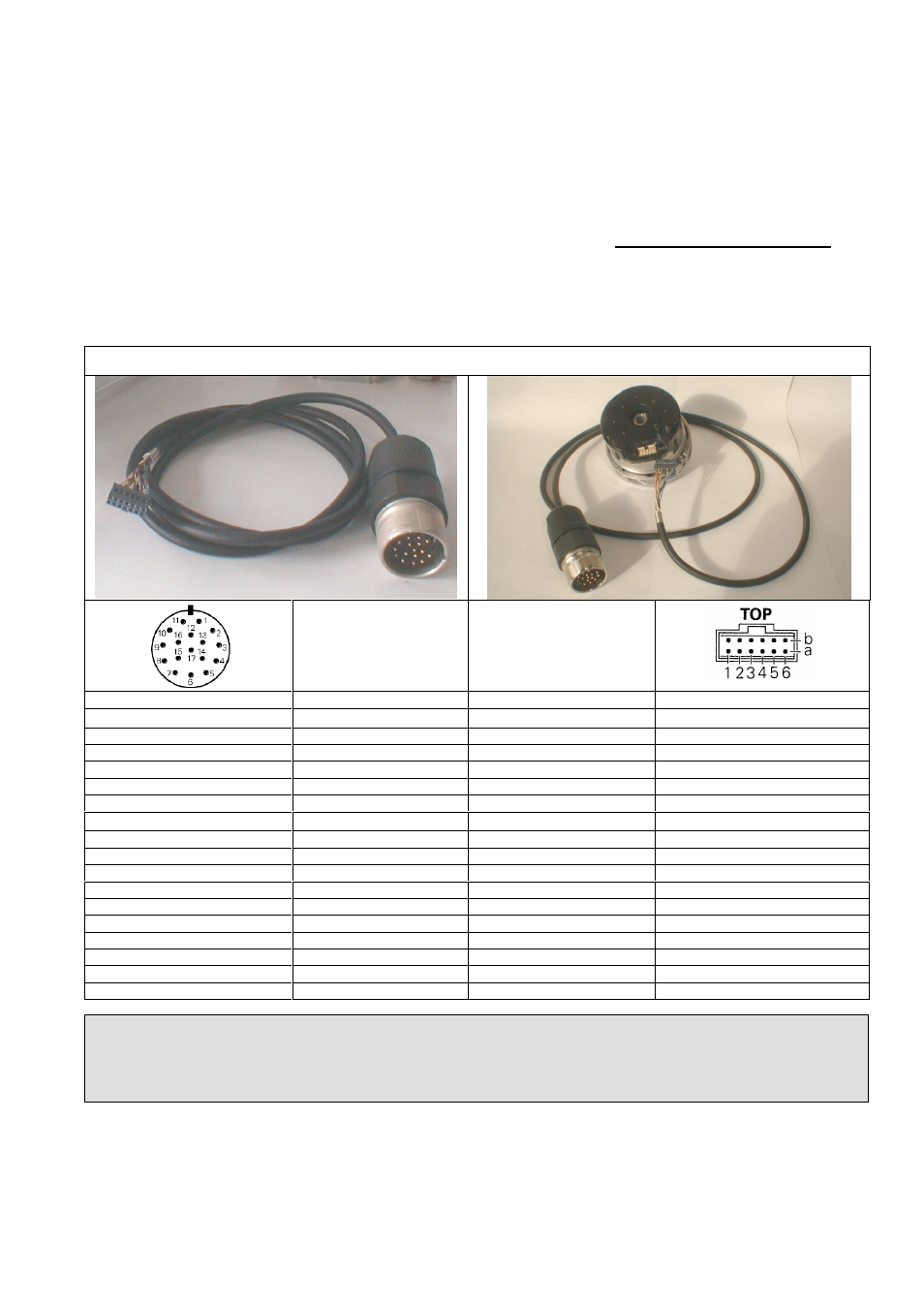

18.10.1 Adapterkabel mit 12 pol. Platinenstecker
Für 1Vss Messgerät mit EnDat oder SSI-Schnittstelle
Adapterkabel Id.Nr. 349839-xx / EnDat/SSI
Signal
Farbe
Kupplung 17 pol. Stift
Platinenstecker 12 pol.
PIN 1
U
P
– Sensor
blau
7a
PIN 2
frei
schwarz
-
PIN 3
frei
rot
-
PIN 4
0V – Sensor
weiß 3a
PIN 5
Temp.+
grün -
PIN 6
Temp.-
braun
-
PIN 7
U
P
braun/grün 1b
PIN 8
CLOCK+
violett
2b
PIN 9
CLOCK-
gelb
5a
PIN 10
0V
weiß/grün 4b
PIN 11
Innenschirm
-
-
PIN 12
B+
blau/schwarz
4a
PIN 13
B-
rot/schwarz
3b
PIN 14
DATA+
grau
6b
PIN 15
A+
grün/schwarz 2a
PIN 16
A-
gelb/schwarz
5b
PIN 17
DATA-
rosa
1a
Achtung:
Dieses Kabel ist nicht für den Durchschleifbetrieb an der Maschine geeignet, da die Leitungen für die
Temperaturüberwachung fehlen!
Schirmung beachten!
