HEIDENHAIN PWM 8 Benutzerhandbuch
Seite 13
- 13 -

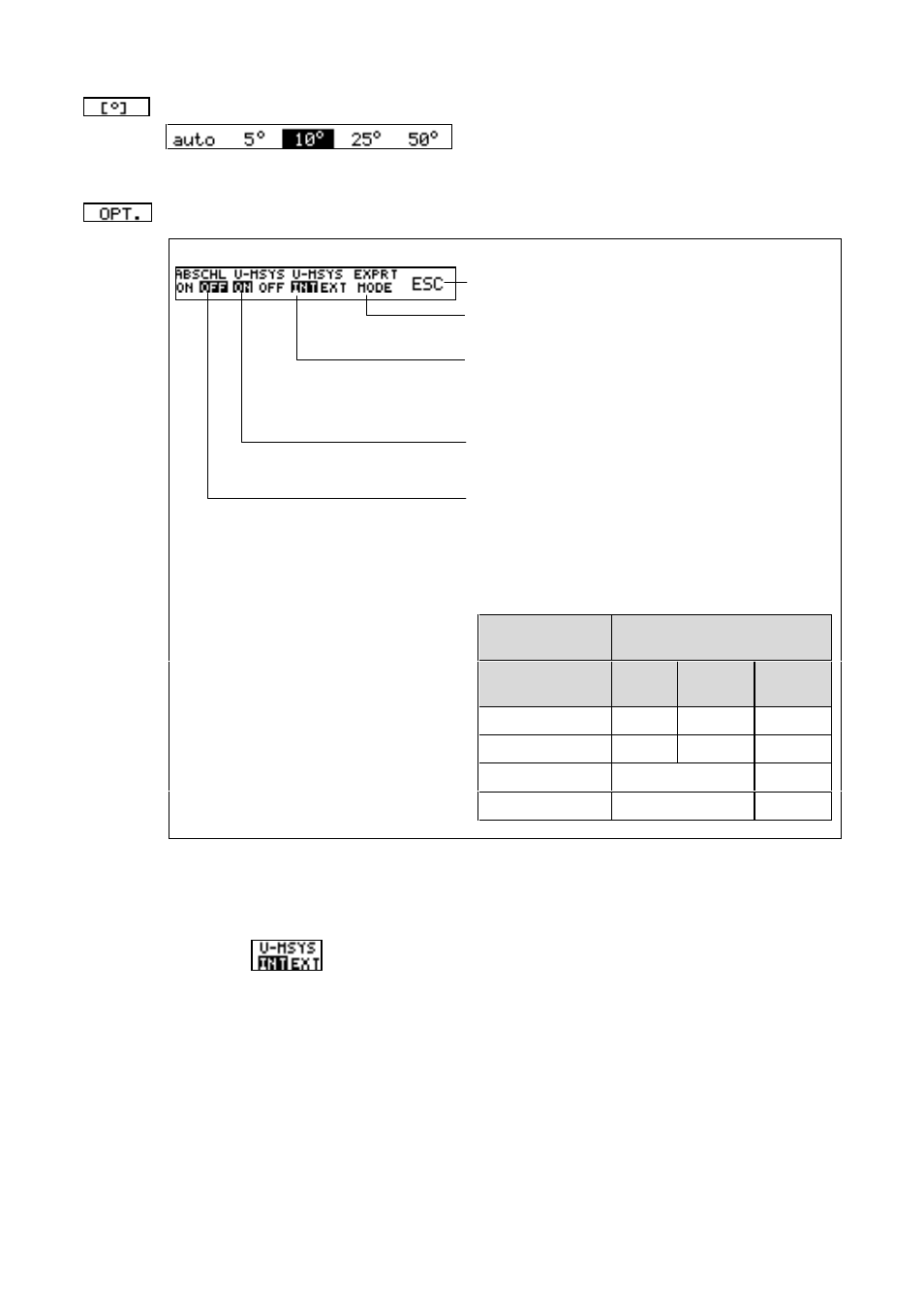

Messbereichsumschaltung der PHA/TV-Skalierung.
Folgende Messbereiche sind möglich:
Die momentan eingestellte Skalierung wird invertiert dargestellt. Ist die automatische Skalierung
(AUTO) gewählt, wird die Skalierung dem größten Fehler (Balken) angepasst.
Mit diesem Softkey kann die Options-Softkeyleiste aktiviert werden.
Folgende Funktionen sind möglich:
Beenden Optionen
EXPERT-MODE siehe Kapitel 5
Das Messgerät kann INTERN (vom Netzteil) oder
EXTERN (von der Folgeelektronik) versorgt werden.
Momentane Einstellung: INTerne Messgeräte-
Versorgung
Die Messgeräte-Versorgung kann EIN (ON) oder
AUS (OFF) geschaltet werden
Die Abschlusswiderstände für die Abtastsignale
(nur bei TTL- oder HTL- und 1 Vss-Interfaceplatine)
können EIN (ON) oder AUS (OFF) geschaltet
werden. Die momentane Einstellung wird im PWM 8
gespeichert und nach einer Stromunterbrechung
wieder geladen!
Interfaceplatine
Abschlusswiderstand [
Ω
]
0 Volt
+U
Messger.
schaltbar
TTL 91
215
ja
HTL 1200
1200
ja
1Vss
121
ja
1)
11µAss nicht
vorhanden
1)
nur schaltbar bei Interfaceplatine Id.Nr. 323 077-XX oder 312 246-01 mit Index A
Die aktive Einstellung in der Options-Softkeyleiste wird invertiert dargestellt.
Hinweis:
Der Softkey
wird nur dann angezeigt, wenn sich das PWM 8 im Messgeräte-Kreis
befindet, d. h. wenn am Messgeräte-Ausgang der Interfaceplatine eine Folgeelektronik (mit
Messgeräte-Versorgungsspannung) angesteckt ist!
