- 83 -

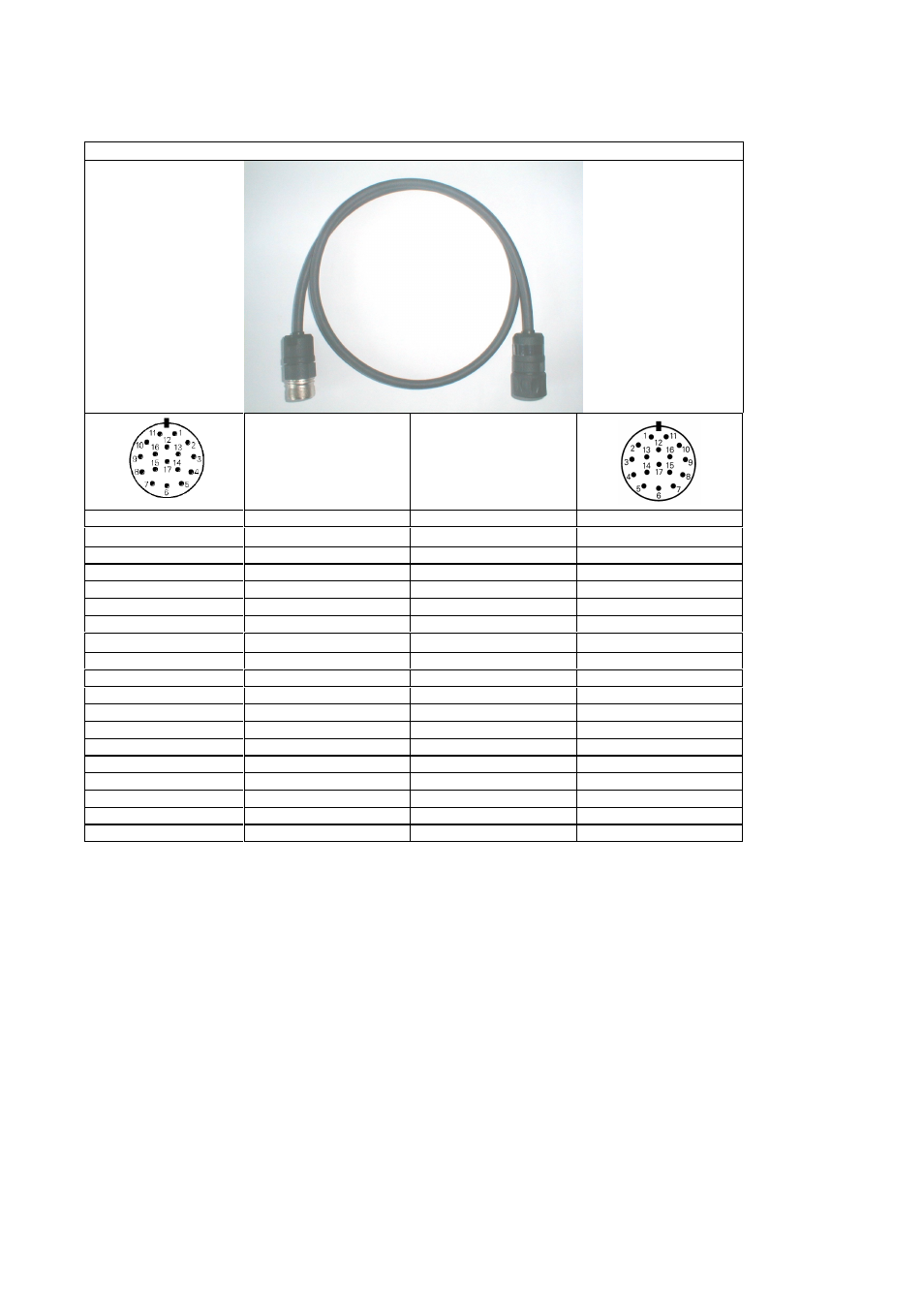

18.11 Adapterkabel 17/17 pol.; PWM zu Motor (Pos.Enc.EnDat)
Adapterkabel Id.Nr. 323897-xx
Signal Farbe
Kupplung 17 pol. Stift Stecker 17 pol. Buchse
PIN 1 U
P
– Sensor oder RxD blau PIN 1
PIN 2 R- Drehrichtung schwarz PIN 2
PIN 3 R+ oder / UaS rot PIN 3
PIN 4 0V – Sensor oder TxD weiß PIN 4
PIN 5 Temp.+ Preset1 grün PIN 5
PIN 6 Temp.-Preset2 braun PIN 6
PIN 7 U
P
braun/grün PIN 7
PIN 8 CLOCK+ violett PIN 8
PIN 9 CLOCK- gelb PIN 9
PIN 10 0V weiß/grün PIN 10
PIN 11 Innenschirm - PIN 11
PIN 12 B+ blau/schwarz PIN 12
PIN 13 B- rot/schwarz PIN 13
PIN 14 DATA+ grau PIN 14
PIN 15 A+ grün/schwarz PIN 15
PIN 16 A- gelb/schwarz PIN 16
PIN 17 DATA- rosa PIN 17
Steckergehäuse Außenschirm Außenschirm Steckergehäuse
