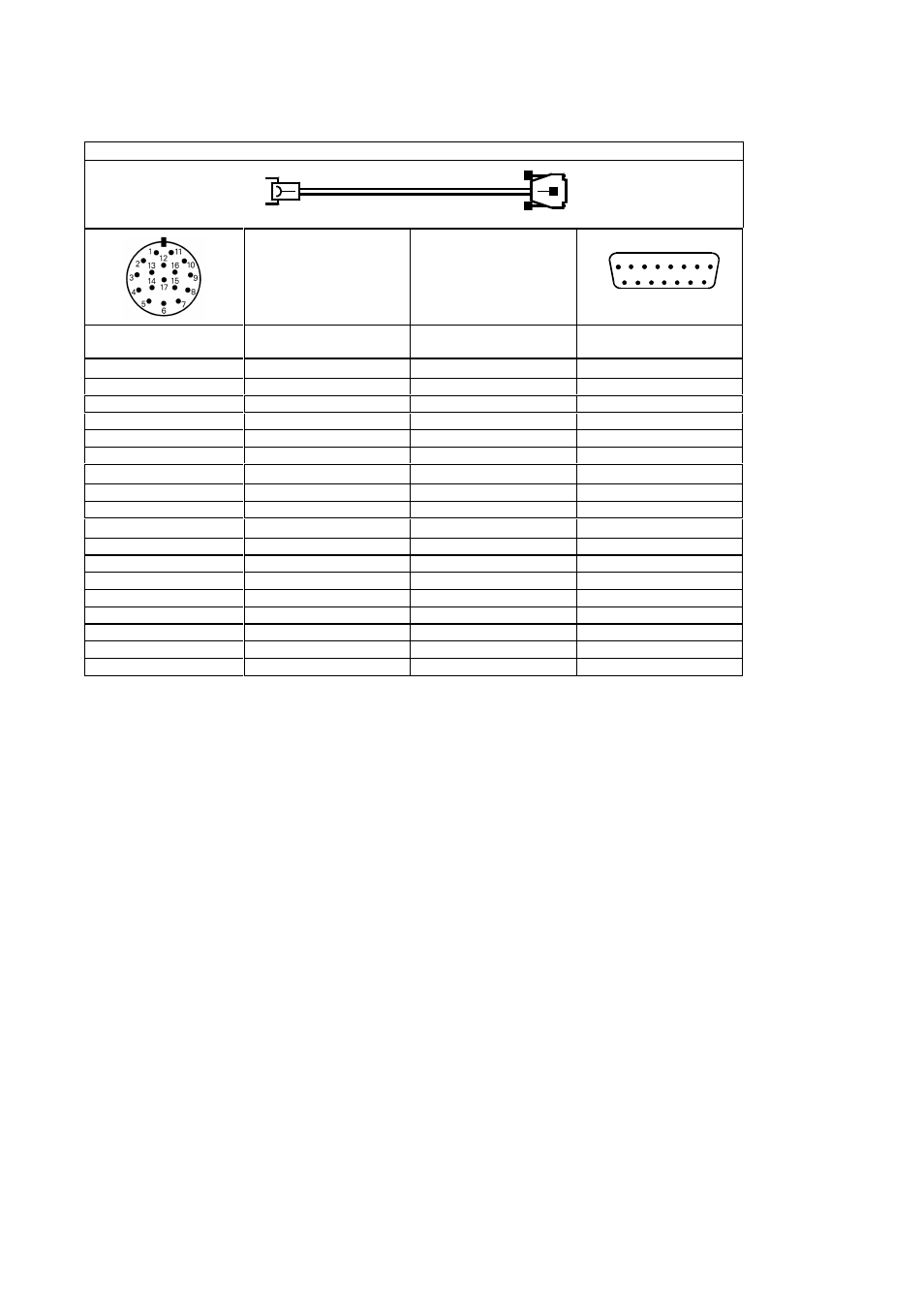

18.12 Adapterkabel zur IK 115 Interfacekarte
Adapterkabel Id.Nr. 324544-xx
Signal Farbe
Stecker 17 pol. Buchse Sub-D-Stecker 15 pol.
Stift
PIN 1 U
P
Sensor blau PIN 12
PIN 2 frei - PIN 7
PIN 3 frei - PIN 14
PIN 4 0V Sensor weiß PIN 10
PIN 5 frei - -
PIN 6 frei - -
PIN 7 U
P
braun/grün PIN 4
PIN 8 CLOCK+ violett PIN 8
PIN 9 CLOCK- gelb PIN 15
PIN 10 0V (U
N
) weiß/grün PIN 2
PIN 11 Innenschirm - PIN 6
PIN 12 B+ blau/schwarz PIN 3
PIN 13 B- rot/schwarz PIN 11
PIN 14 DATA+ grau PIN 5
PIN 15 A+ grün/schwarz PIN 1
PIN 16 A- gelb/schwarz PIN 9
PIN 17 DATA- rosa PIN 13
Steckergehäuse Außenschirm Außenschirm Steckergehäuse
1
9
2
10
3 5 4 6 8 7
11 12 13 14 15
