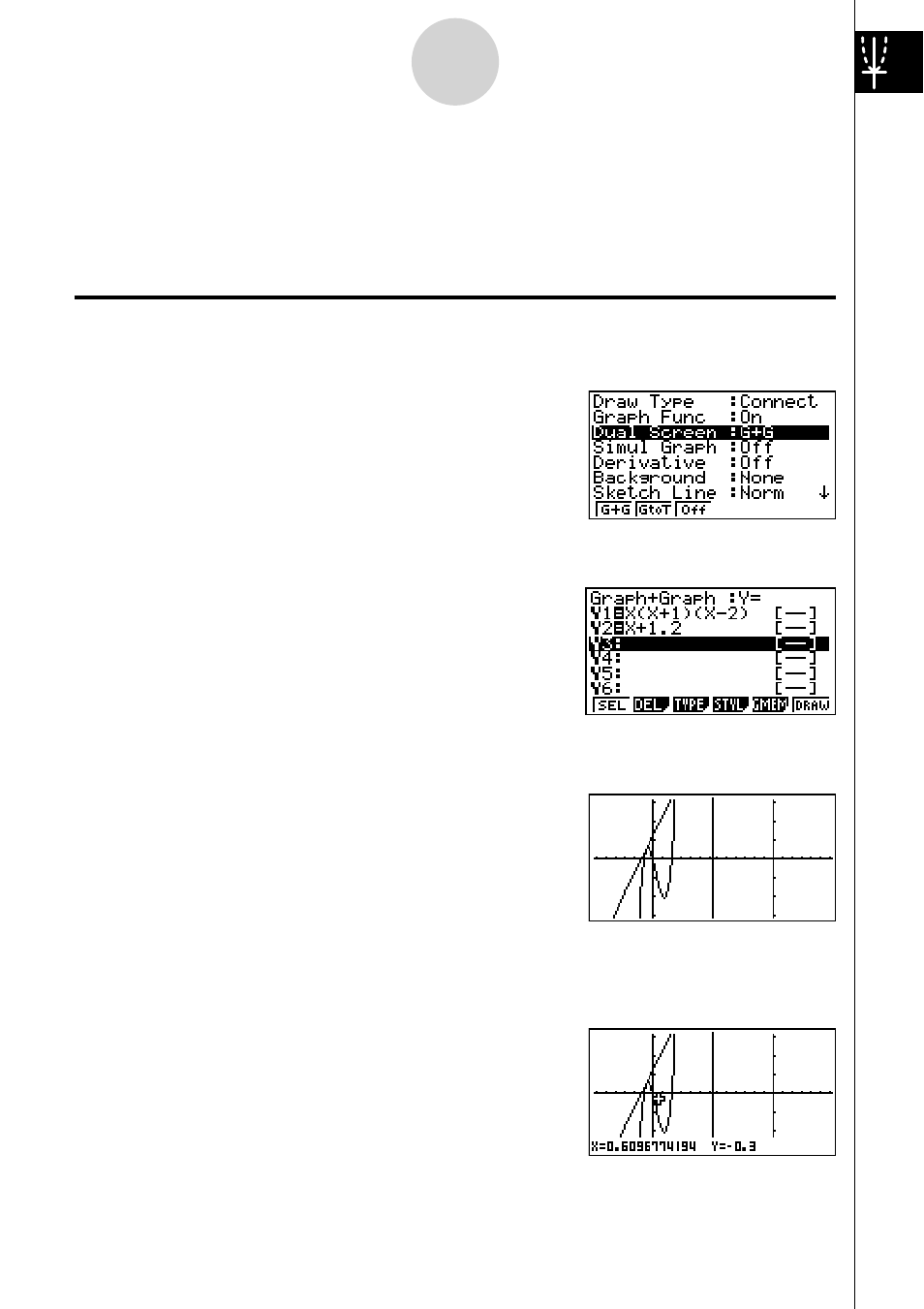

DOPPELGRAFIK
Mit dieser Funktion können Sie das Display in zwei Fenster unterteilen und zwei
Grafi kfenster anzeigen.
Beispiel: Zeichnen Sie die beiden folgenden Kurven und bestimmen Sie deren
Schnittpunkt.
Y1 = X(X + 1)(X – 2)
Y2 = X + 1,2
1. Zur Einstellung der Doppelgrafi k drücken Sie
!mcc1
(G+G), um im
SET-UP-Menü in der Position Doppelanzeige (Dual
Screen) „G+G“ vorzugeben.
2. Drücken Sie die
J
-Taste und geben Sie
danach die beiden Funktionsterme ein.
v(v+b)
(
v-c)w
v+b.cw
3. Drücken Sie die
6
(DRAW)-Taste oder die
w
-
Taste, um die Grafi ken zu zeichnen.
Boxzoom
Verwenden Sie die Boxzoomfunktion, um einen rechteckigen Fensterausschnitt (Box)
einer Grafi k für die Vergrößerung festzulegen.
1. Drücken Sie die Tasten
!2
(ZOOM)
1
(BOX).
2. Verwenden Sie im linken Hauptfenster die Cursor-
tasten (
d
,
e
,
f
,
c
), um den Cursor auf
eine Ecke des festzulegenden Rechtecks zu bringen,
und drücken Sie danach die
w
-Taste.
