3. Einbau und Verdrahtung
Mechanischer Einbau
Abmessungen

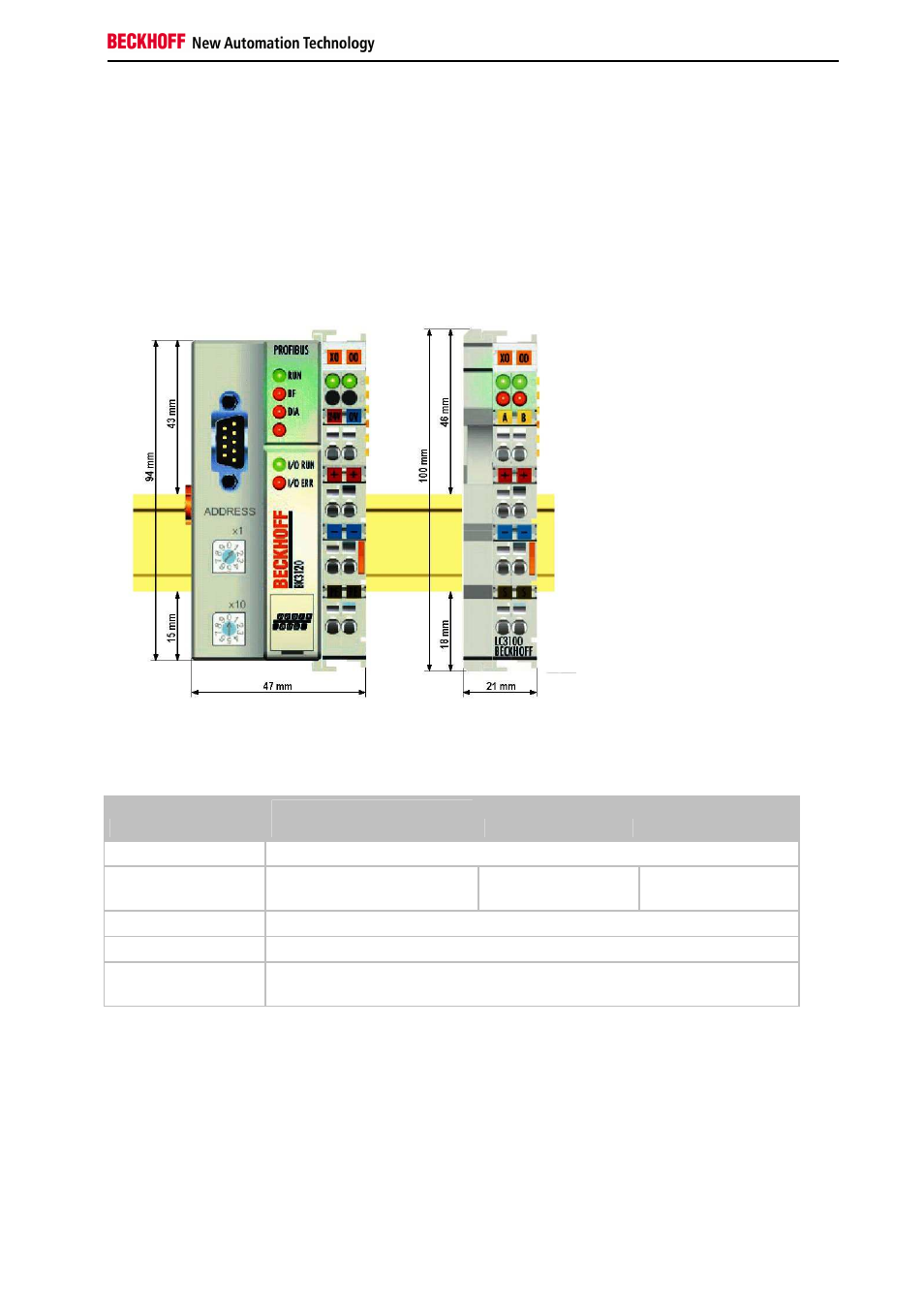

Das System der Beckhoff-Busklemme zeichnet sich durch geringes Bauvolumen und hohe Modularität aus. Für die
Projektierung muss ein Buskoppler und eine Anzahl von Busklemmen vorgesehen werden. Die Baumaße der
Buskoppler sind unabhängig vom Feldbus-System.
Die Gesamtbreite der Anwendung setzt sich aus der Breite des Buskopplers mit der Busendklemme KL9010 und der
Breite der verwendeten Busklemmen zusammen. Die Busklemmen sind je nach Funktion 12 mm oder 24 mm breit.
Die lichte Höhe von 68 mm wird durch die Frontverdrahtung in Abhängigkeit von der Drahtstärke um ca. 5 mm bis
10 mm überbaut.
Mechanische Daten
BK30x0, BK35x0, KL3110,
BK3120
BK3150
LC3100
Werkstoff
Polyamid (PA 6.6), Polycarbonat
Abmessungen (B x H x
T)
50 mm x 100 mm x 68 mm
44 mm x 100 mm x
68 mm
21 mm x 100 mm x
68 mm
Montage
auf 35 mm C-Schiene entsprechend EN50022 mit Verriegelung
Anreihbar durch
doppelte Nut-Feder-Verbindung
Beschriftung
Standard-Reihenklemmenbeschriftung und Klartextschieber (8 mm x 47 mm, nicht
BK3150)
