Leitungsfarben PROFIBUS
PROFIBUS Leitung
M12
D-Sub
B rot
Stift 4
Stift 3
A grün
Stift 2
Stift 8

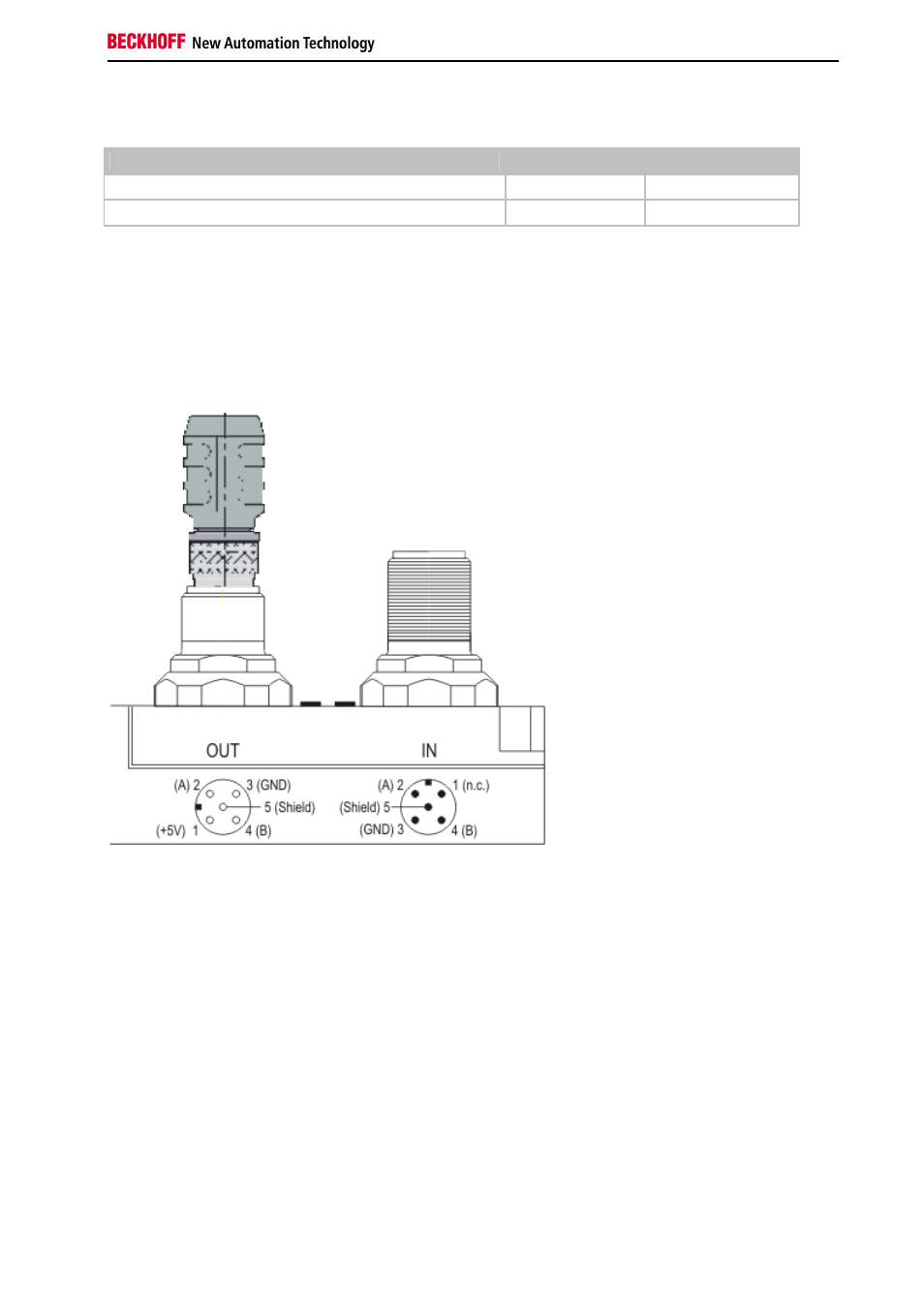

Anschluss der Feldbus Box Module
Der Anschluss der Feldbus Box Module erfolgt entweder direkt oder mittels T-Stück (oder Y-Stück).
Die B318 Serie verfügt über jeweils eine Buchse und einen Stecker, d.h. hier wird der PROFIBUS in dem Modul
weitergeleitet. Die Versorgungsspannung (+5V
DC
) für den Abschluss-Widerstand liegt nur auf der Buchse an. Der
Abschluss-Widerstand ZS1000-1610 steht nur als Stecker zur Verfügung!
Die ankommende PROFIBUS-Leitung sollte stets mit einer Buchse enden.
Es stehen zwei T-Stücke zur Verfügung:
•
ZS1031-2600 mit +5V
DC
Weiterleitung zur Versorgung des Abschluss-Widerstandes
•
ZS1031-2610 ohne +5V
DC
Weiterleitung
