Konfiguration mit TwinCAT
Die Automatisierungssoftware TwinCAT ist eine vollständige Automatisierungslösung für PC-kompatible Rechner.
TwinCAT erweitert jeden kompatiblen PC um eine Echtzeitsteuerung, eine IEC 61131-3 Multi-SPS, NC-
Positionierung, die entsprechende Programmierumgebung und Bedienoberfläche. TwinCAT unterstützt mehrere
verschiedene PROFIBUS-DP PC-Karten. Beckhoff empfiehlt die PROFIBUS-DP PCI Masterkarte FC3101, die auch
als zweikanalige Variante (FC3102) erhältlich ist.

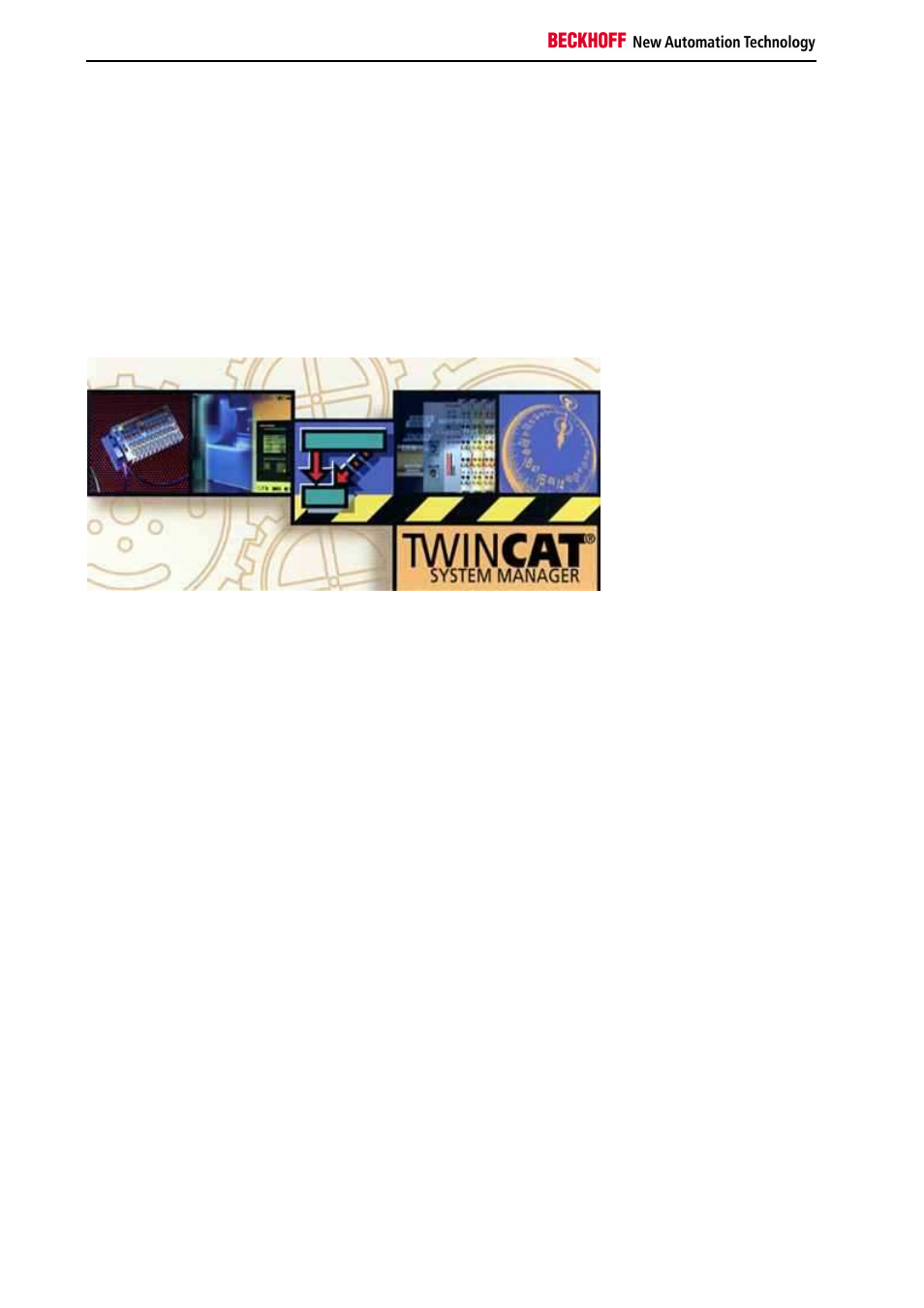

System-Manager
Zur Konfiguration der FC310x PROFIBUS-DP PCI-Karte dient der TwinCAT-System-Manager. Der System-Manager
stellt die Anzahl und Programme der TwinCAT SPS-Systeme, die Konfiguration der Achsregelung und die
angeschlossenen E/A-Kanäle als Struktur dar und organisiert die Mappings des Datenverkehrs.
Für Applikationen ohne TwinCAT SPS oder NC konfiguriert der TwinCAT-System-Manager die
Programmierschnittstellen für vielfältige Applikationsprogramme:
•
ActiveX-Control (ADS-OCX) für z.B. Visual Basic, Visual C++, Delphi, etc
•
DLL-Interface (ADS-DLL) für z.B. Visual C++ Projekte
•
Script-Interface (ADS-Script DLL) für z.B. VBScript, JScript, etc.
Der TwinCAT-System-Manager weist folgende Eigenschaften auf:
- Verbindung zwischen Server-Prozessabbildern und E/A-Kanälen bitweise
- Standard-Datenformate, z.B. Arrays und Strukturen
- Benutzerdefinierte Datenformate
- fortlaufende Verbindung von Variablen
- Drag und Drop
- Import und Export auf allen Ebenen
