6. Diagnose und Fehlerbehandlung
LEDs
Übersicht

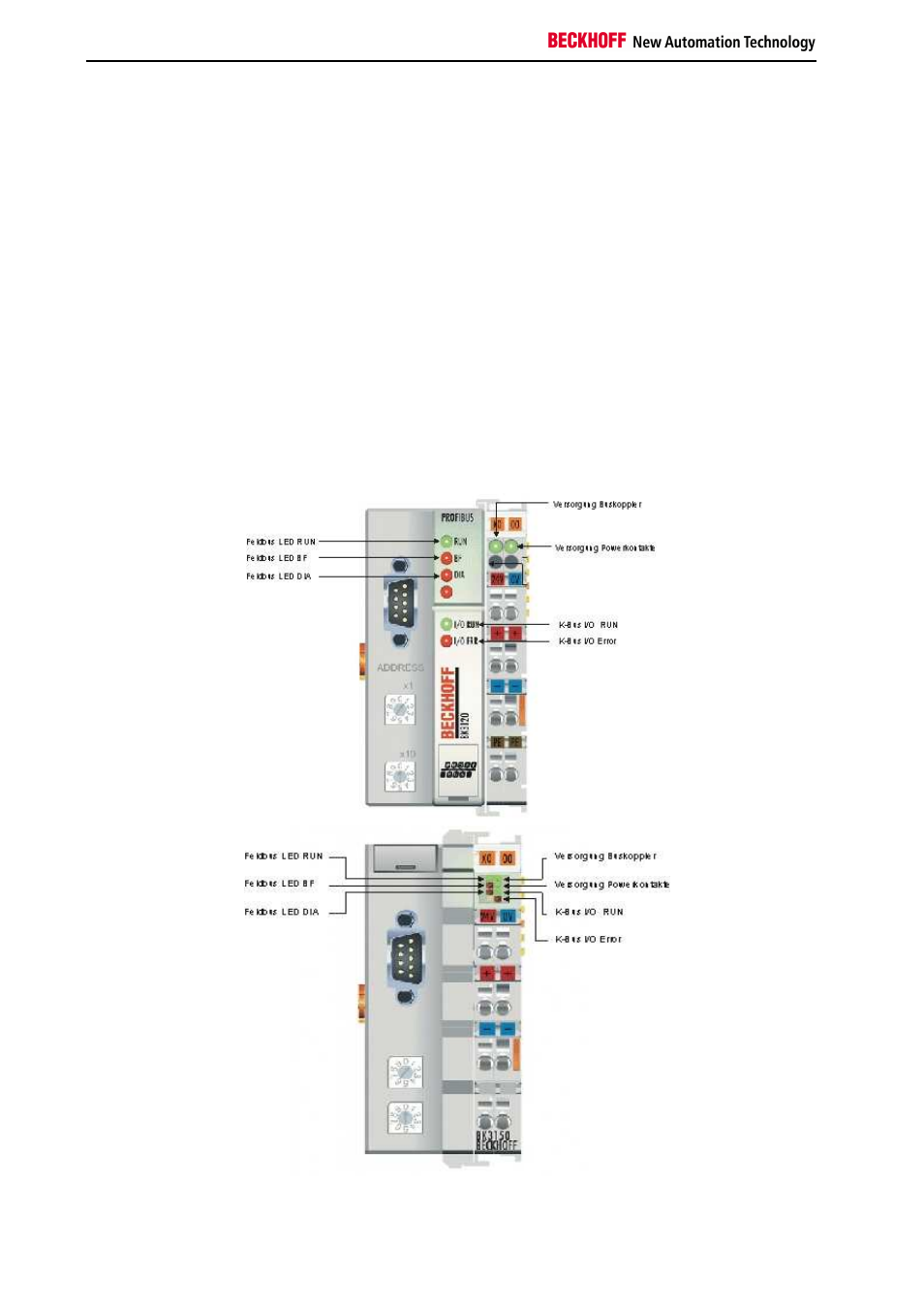

Zur Statusanzeige besitzt der Buskoppler zwei Gruppen von LEDs. Die obere Gruppe (BK3xx0) bzw. linke Gruppe
(LC3100) zeigt den Zustand des Feldbusses an.
Auf der rechten oberen Seite der BK3xx0 Buskoppler befinden sich zwei weitere grüne LEDs zur Anzeige der
Versorgungsspannung. Die linke LED zeigt die 24V Versorgung des Buskopplers an. Die rechte LED signalisiert die
Versorgung der Powerkontakte. Unter den Feldbus-LEDs befinden sich die zwei K-Bus-LEDs (I/O RUN, I/O ERR).
Diese dienen der Anzeige der Betriebszustände der Busklemmen und der Verbindung zu diesen Busklemmen.
Feldbus-LEDs
Die oberen drei LEDs (bzw. zwei linken LEDs) zeigen die Betriebszustände der PROFIBUS-Kommunikation an:
