Lc3100, Dia-led blink-codes – BECKHOFF BK3xx0 Benutzerhandbuch
Seite 64
Hinweise zur Dokumentation
62
Feldbuskomponenten

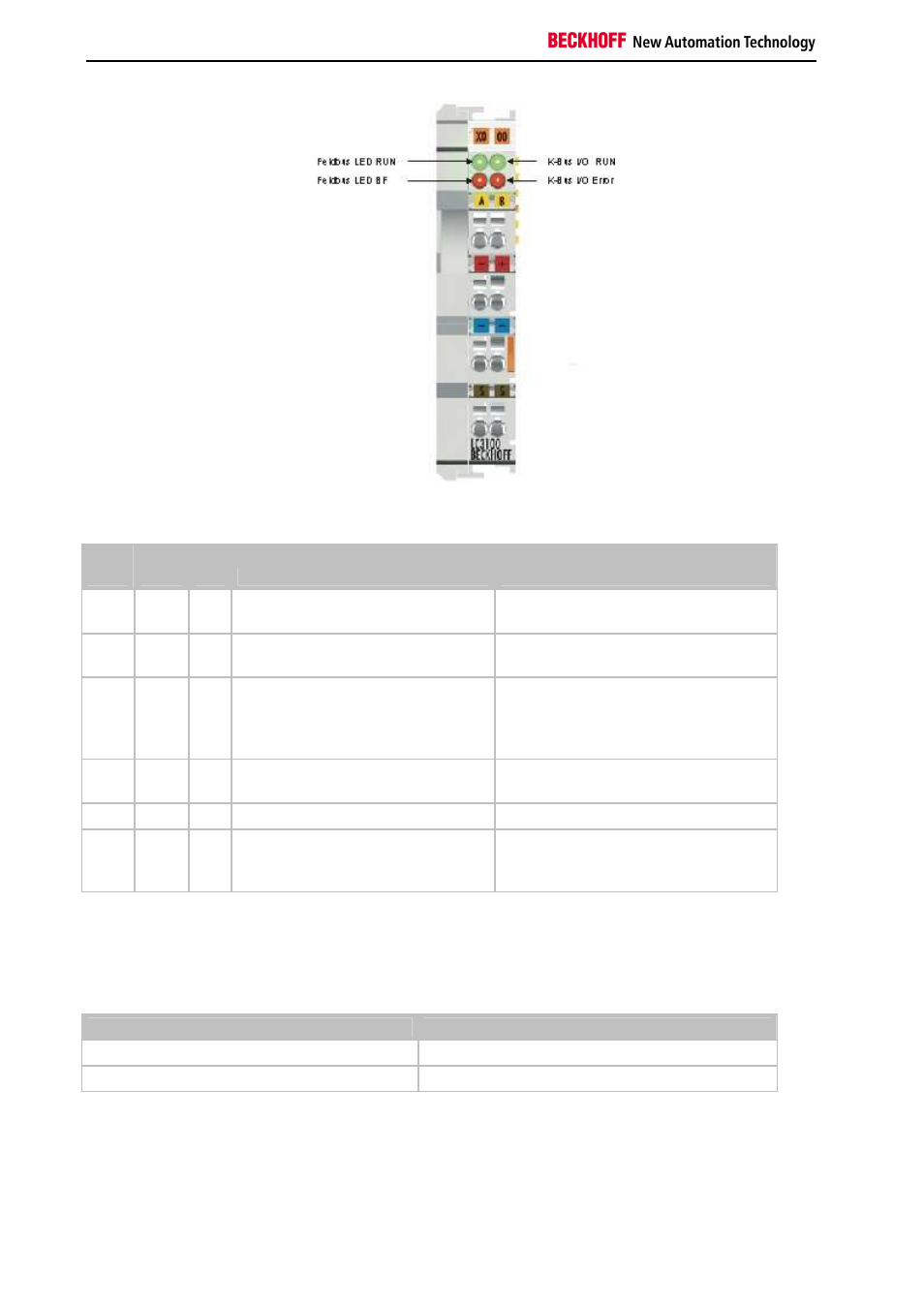

LC3100
I/O-
RUN
BF
RUN Bedeutung
Abhilfe
an
aus
an
Betriebszustand: RUN, Eingänge
werden gelesen und Ausgänge gesetzt
es ist alles in Ordnung
an
an,
blinkt
an
1. Busaktivität, Slave wurde aber noch
parametriert
Master starten
2. Busfehler mit Reaktion auf
PROFIBUS-Fehler:
a.) K-Bus-Outputs werden 0 oder b.) K-
Bus-Outputs bleiben erhalten
Parameter, Konfiguration überprüfen
(mögliche Fehler im DP-Hochlauf)
aus
aus
an
kein Datenaustausch vom Master
gestartet
SPS starten
aus
an
aus
keine Busaktivität
Master starten, Buskabel prüfen
aus
an,
blinkt
an
Busfehler mit Reaktion auf PROFIBUS-
Fehler: K-Bus-Zyklus wird gestoppt
Master starten, Parameter, Konfiguration
überprüfen (mögliche Fehler im DP-
Hochlauf)
DIA-LED Blink-Codes
Wenn beim DP-Hochlauf bei der Parametrierung bzw. Konfiguration ein Fehler auftritt, wird dieser sowohl auf den
Feldbus-LEDs als auch in den Diagnosedaten angezeigt.
Blink-Code
schnelles Blinken
Start des Fehler-Codes
erste langsame Sequenz
Fehler-Code
zweite langsame Sequenz
Fehlerargument (Fehlerstelle)
