Prozessabbilder der Maschinenausbaustufen

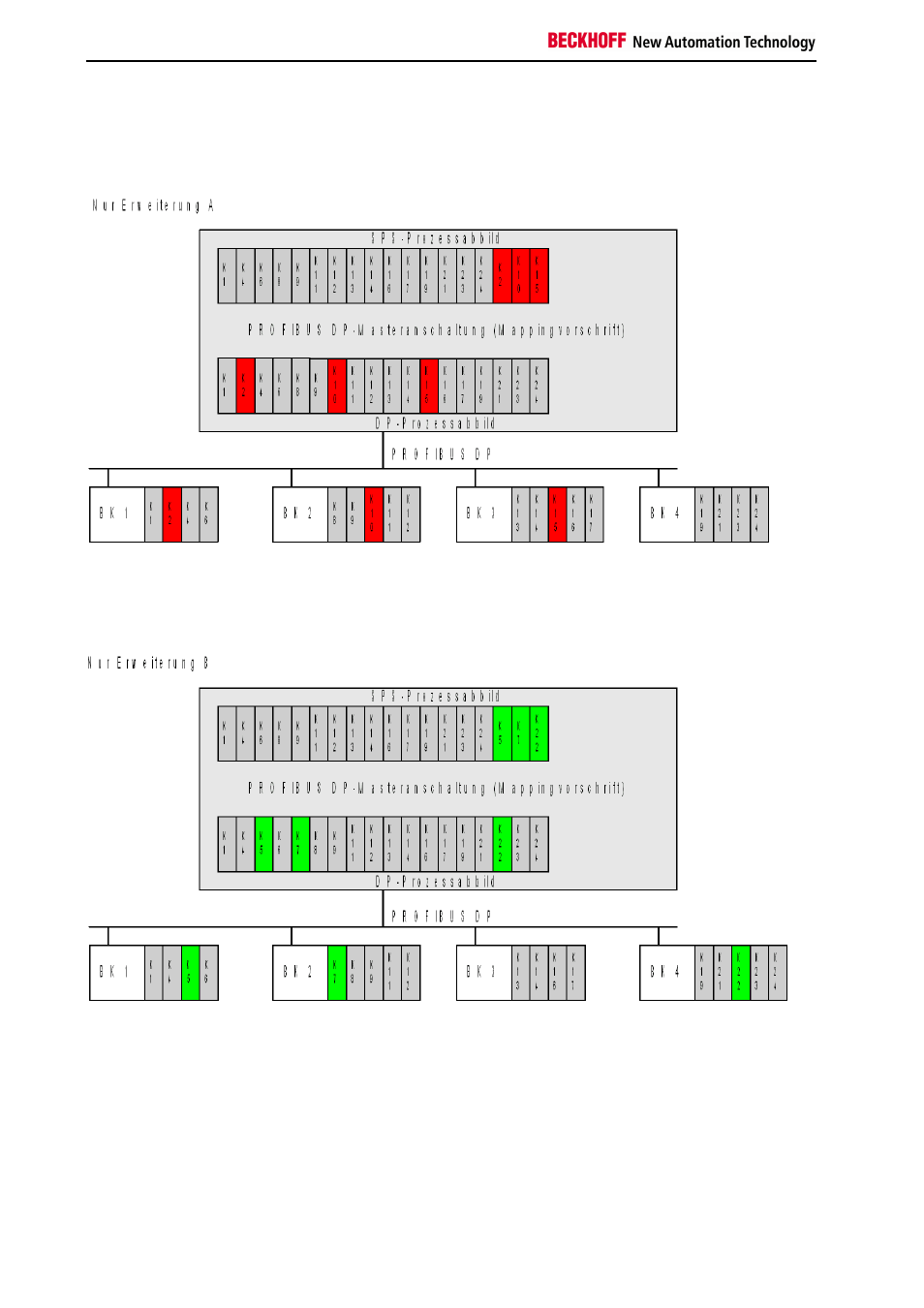

Wie in dem folgenden Bild zu erkennen ist, verändert sich die Mapping-Vorschrift in der PROFIBUS DP-
Masteranschaltung, je nachdem welche Maschinenerweiterungen verwendet werden (hier zwei Beispiele) :
Um die Problematik der veränderten Mappingvorschrift zu lösen, wurde bei den Buskopplern BK3110, BK3120 und
BK3520 die Möglichkeit geschaffen, das Mapping bereits im Buskoppler durchzuführen (Multi-Configration-Mode), so
dass dieser unabhängig vom Busklemmenausbau immer das gleiche Prozessabbild mit dem PROFIBUS DP-Master
austauscht:
